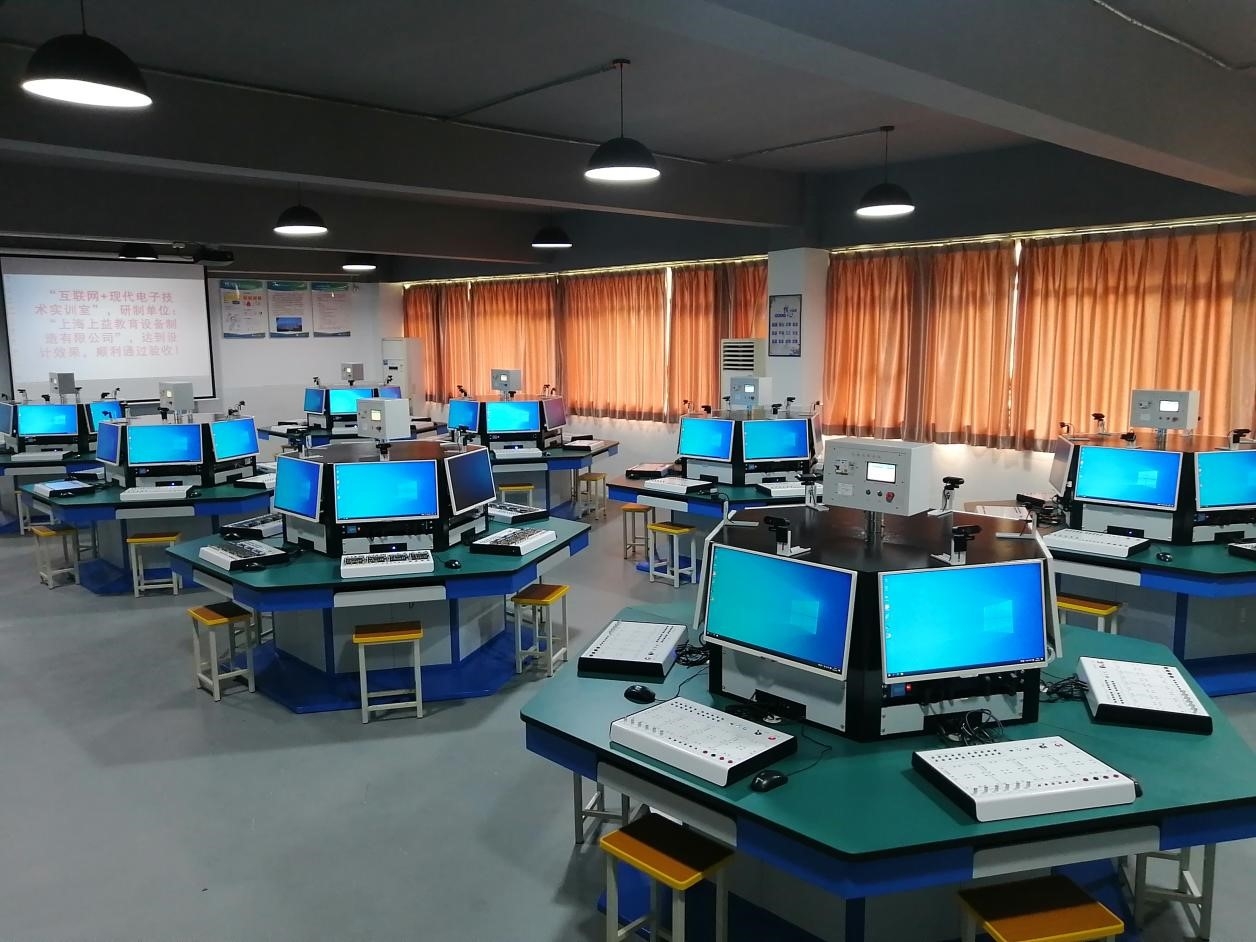

互聯網智能電工電子技術實訓室建設方案

一、概述
互聯網智能電工電子技術實訓室功能先進，實驗方法科學，如實驗報告自動生成，隨機選擇某個學生實驗過程進行網絡直播，實驗?zāi)K帶自動識別、自動供電、信號自動輸入、示波器自動探測功能，虛擬測量?jī)x器達十多種，通過互聯網時時監控與指導每個學生實驗過程等，該實驗室各項指標達國際先進水平。
互聯網智能電工電子技術實訓室能完成實訓項目：電工技術、模擬電路、數字電路、單片機編程基礎、C51及ARM嵌入式編程基礎




二、實訓室配置清單



附:參數

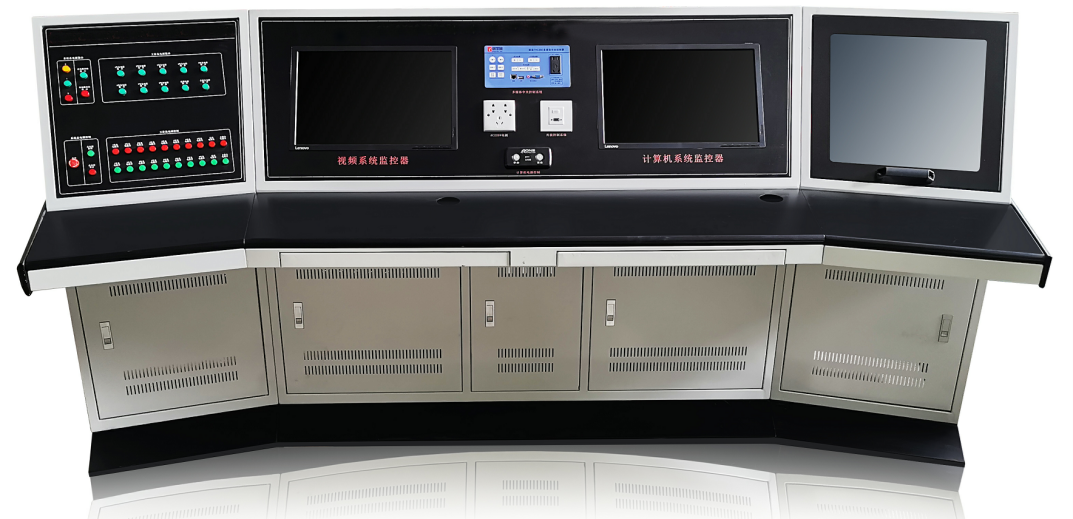

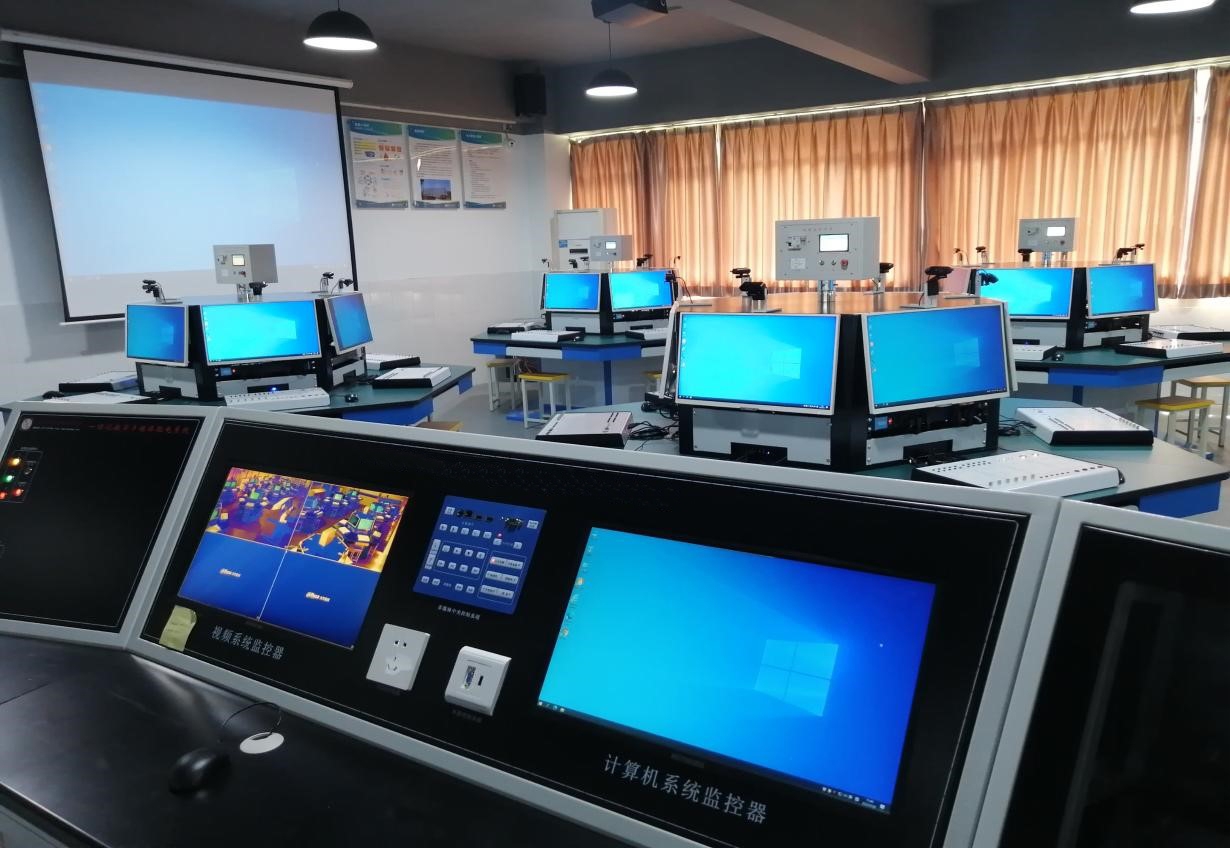

1、DBT-01A一體化主控臺
該設備由電源控制形體、多媒體控制器、音響系統、熒幕控制器、電動窗簾控制器等構成、計算機系統、LAN網系統及視頻監控系統構成。模擬現代制造企業管理，使管理者（老師）通過集中管理設備，管理工作室內設備的電源、工作狀態，以及通過網絡數據匯總監控工業網絡數據。除此之外，在教學過程中完整地配備了多媒體教學有關設備，通過投影系統可以展示任務課程教學中的難點。配套的視頻系統可以讓管理者集中監視工作室每個角落的工作情況，并且可以通過視頻展示每一個學員的工作成果，方便教學成果展示和學員評價。
一、設備圖片：

（圖片僅供參考、以實際配置為準）




二、產品概述：
主控臺主要有智能電源管理系統，分別獨立控制10組工作島電源與主控臺設備的電源，具有過流保護、失壓保護等功能，主控臺面板采用彩色噴繪工藝，指示燈內嵌式，工作室窗簾采用分路控制、伺服電機驅動、帶遙控與銀幕控制系統、視頻網絡系統，投影屏幕具備升降控制功能 、視頻展示臺、計算機軟件系統、多媒體控制系統、具有常用的USB2.0（2個）、VGA（四進一出）多功能接口等控制系統組成；作用是對工作室內設備供電、窗簾、銀幕進行控制，錄像監控裝置對工作室內設備工作情況進行監控。
三、技術參數：
1、工作電源：三相五線  AC380V±10％  50Hz
2、安全保護：漏電保護，過流保護等保護
3、視頻監視：四路視頻
4、電源控制：9組電源控制 380V供電
5、額定功率：10KW(可根據客戶需求定制)
6、環境溫度：－10℃ ～40 ℃
7、相對濕度：≤85%
8、外形尺寸：L2800mm×W1200mm×H1100mm
四、產品結構：
1、桌身：采用1.5mm優質鋼板，折彎焊接而成，并通過靜電噴涂環氧樹脂，美觀耐用。
2、桌面：采用優質鋼板，表面通過耐磨噴涂處理，邊緣采用弧形折彎，使外觀更具弧線并且方便操作并并帶有電腦鍵盤抽屜。
3、實訓屏：采用優質鋼板斜面設計精加工，顏色協調、設計合理。分組電源、主控器材、控制電源等布局科學及操作方便。
4、鉸鏈：不銹鋼鉸鏈，自動型大伸展角度，開合達十萬次以上。
5、滑軌： 1.2mm厚優質冷軋鋼板壓制成型的靜音三節滾珠滑軌，開合達十萬次以上，表面經噴塑處理，承重力﹥100kg。
6、把手：采用鋁合金橋型拉手，表面經純環氧樹脂塑粉高溫固化處理。
可放置各種多媒體設備：視頻展臺、功放、DVD、計算機、中央控投制器、 無線話筒等，并設置有各種穿線孔位，使用方便。
五、DBT-01一體化主控臺產品配件包配置清單


六、附件：
（一）智能電源管理系統功能要求
智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有網絡的情況下，教室整套智能電源管理系統可離線獨立運行。
1、智能終端：智能電源管理系統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；設備時間管理包含年月日時間的顯示；用戶通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止！
2、手機APP：用電狀態界面實時顯示當前電壓、電流、有無功功率、電能、設備溫度、漏電電流值等；用電數據界面能智能查找近2年用電數據，設置界面能設置限定電能值、負載值、設備超溫值、過欠壓值、過欠壓恢復時間值等。后臺查看報警日志、操作日志、故障日志等。
3、PC端軟件：每個設備狀態信息顯示，具有多個子界面，具有故障分析，用電能效分析、集中管理、個人中心資料管理、用戶報警定位跟蹤與信息統計；具有管理員信息修改與權限管理等功能?？梢绘I開啟和關閉所有設備，可單獨控制每臺設備的開關。
4、后臺系統：實時視頻監控每個教室，可一鍵預覽所有設備的在線和運行情況，分析設備使用率及運行時間。
（二）配套資源庫：
★1.電子技能虛擬實訓室軟件（網絡版）
一、軟件概述
采用三維仿真技術而研制的仿真實訓軟件，包括儀器儀表、導線加工、檢修工具、焊接工藝、電子器件、模擬電子技術、數字電子技術、生產工藝、插裝工藝、SMT工藝、收音機實訓等11個實訓單元，基本涵蓋了國家電子設備裝接工（中初級）鑒定考核的全部主要模塊。本產品性能價格比高，是電子技能仿真實訓室必備的主體軟件。
二、軟件內容
★1.儀器儀表
儀器儀表需包括指針式萬用表、數字式萬用表、普通示波器、信號發生器、直流穩壓電源、毫伏表、高頻信號發生器、鉗形電流表等至少8個實訓項目；每個實訓項目中，根據不同內容的教學大綱要求，需包含各種儀器儀表的外形、面板、使用操作、考考你等不少于3個實訓任務，其中，數字式萬用表實訓任務需包括外形、面板、測電阻、測電壓（交、直流）、測電流、測二極管、測三極管、考考你；示波器項目中，當鼠標滑過面板上對應聚焦、亮度、旋鈕等，對該部分作用均有文字描述顯示。考考你實訓項目，要求趣味性答題，運用游戲一樣的模式，對正確與錯誤和時間的使用需做出記錄。
2.導線加工
導線加工需包括常用材料、絕緣導線加工、屏蔽線加工、導線捆扎、導線連接等至少5個實訓項目；每個實訓項目中，根據教學大綱要求，需包含若干實訓任務，各實訓任務均配有考考你隨機小測試，使用恰當?shù)拿襟w手段來實現，教學設計合理，導航清晰,并配有語音講解功能。
3.檢修工具
檢修工具需包括焊接工具、鉗口工具、剪切工具、緊固工具等至少4個實訓項目；其中鉗口工具項目的實訓任務包括尖嘴鉗、平嘴鉗（扁口鉗）、園嘴鉗、鋼絲鉗、鑷子、壓接鉗、網線鉗等；根據相應的教學大綱，要求把各種檢修工具清楚表示，并配有語音講解功能。
4.焊接工藝需包含手工焊接、實訓、浸焊、波峰焊、再流焊、拆焊技術等至少6個實訓項目；其中手工焊接項目的實訓任務包括工具檢測、焊錫絲的握法、電烙鐵的握法（正握、反握、握筆）、五步焊接法、焊接質量鑒別、貼片元件等。根據相應的教學大綱，要求把焊接工藝清楚表示，圖文并茂,并對重難點部分配有語音講解功能。
5.電子器件
電子器件包括電阻器、電容器、電感和變壓器、二極管、三極管、晶閘管、模擬IC、數字IC、片狀元器件、電聲器件、開關接插件、發光顯示器件等至少12個實訓項目；根據相應的教學大綱，要求把常用的電子元器件都能清楚表示，教學任務需包括分類、標識、檢測、考考你等至少4部分,并對重難點部分著重練習,檢測方法不少于2鐘。
6.模擬電子技術
模擬電子技術包括射極偏置電路、基本放大電路、延時開關電路、ＲＣ震蕩電路、橋式整流電路、串聯穩壓電路、直流電動機調速電路、調光臺燈、運放輸出功能擴展等至少9個實訓項目；根據相應的教學大綱，要求軟件能基本涵蓋所有的電子技術；教學任務需包括目的、電路、原理、布局、接線、仿真和排故等。用文字、圖片的形式展示學習目的，將主要掌握的知識點予以概括，了解本模塊主要的學習內容包括原理、接線、故障原因及排除故障等；電氣電路與電路實物相互對比，當鼠標指向電氣圖某個器件時，相對應的實物也會放大顯現；動畫與配音結合，描述電路組成。原理動畫應包括兩部分：一是電路組成，以二維動畫的形式表現并配有語音講解；一是工作原理，通過語音及二維動畫的演示描述其工作過程。當前部分要求以高亮顯示。整個動畫要求流暢。同時動畫設有播放器，通過進度條來控制動畫進度，以達到學習者反復學習觀看的目的；布局要求將器件庫中在實訓過程所需的元件拖動放到配電柜中進行布局，并設定故障現象，通過儀器儀表來測量找到故障點，最后分析故障原因，設置原理圖，協助操作者了解相應原理，繼而分析故障原因、列出查找方法，通過儀器儀表找到故障點，最后判定故障結果。
7.數字電子技術
數字電子技術包括宿舍燈控制電路、定時交流開關、步進電機控機器、智力競賽搶答器、移位型控制器、四路彩燈控制電路、聲光報警電路、數字鐘電路、基本邏輯關系等至少9個實訓項目；根據相應的教學大綱，要求軟件能基本涵蓋所有的電子技術；教學任務需包括目的、電路、原理、布局、接線、仿真和排故等。用文字、圖片的形式展示學習目的，將主要掌握的知識點予以概括，了解本模塊主要的學習內容包括原理、接線、故障原因及排除故障等；電氣電路與電路實物相互對比，當鼠標指向電氣圖某個器件時，相對應的實物也會放大顯現；動畫與配音結合，描述電路組成。原理動畫應包括兩部分：一是電路組成，以二維動畫的形式表現并配有語音講解；一是工作原理，通過語音及二維動畫的演示描述其工作過程。當前部分要求以高亮顯示。整個動畫要求流暢。同時動畫設有播放器，通過進度條來控制動畫進度，以達到學習者反復學習觀看的目的；布局要求將器件庫中在實訓過程所需的元件拖動放到配電柜中進行布局，并設定故障現象，通過儀器儀表來測量找到故障點，最后分析故障原因，設置原理圖，協助操作者了解相應原理，繼而分析故障原因、列出查找方法，通過儀器儀表找到故障點，最后判定故障結果。
8.生產工藝
生產工藝包括器件準備、安裝、焊接（噴涂助焊劑、干燥和預熱、波峰焊、強迫風冷）、補焊調試、裝配測試、包裝入庫等至少6個實訓項目；根據教學大綱要求，需包含若干實訓任務，并用恰當?shù)拿襟w手段來實現，教學設計合理，導航清晰，并配有語音講解功能。
9.插裝工藝
插裝工藝包括印制板分類、PCB生產工藝、插裝準備、手工插裝、機器插裝等至少5個實訓項目；據教學大綱要求，需包含若干實訓任務，使用恰當?shù)拿襟w手段來實現，教學設計合理，導航清晰，并配有語音講解功能。其中插裝準備包括元器件檢查、老化實驗、引線剪裁、導線剝頭、元器件成型、浸涂焊料等實訓任務。
10.SMT工藝
SMT工藝包括表面組裝材料、SMT設備、SMT工藝、SMT生產過程等至少4個實訓項目；據教學大綱要求，需包含若干實訓任務，并用恰當?shù)拿襟w手段來實現，教學設計合理，導航清晰，并配有語音講解功能。其中SMT生產過程以流水線的產品生產說明SMT的生產過程，包括錫膏印刷、貼片、焊接、檢測、手工補裝、焊接、修整與檢測、抽樣實驗、包裝入庫等，通過國內先進的某電視機生產線整體演示該過程。
11.收音機實訓
收音機實訓包括工作原理、元件選擇、印制電路、元器件插裝、焊接、組裝、調試工藝、總裝、維修指南、維修訓練等至少10個實訓項目；據教學大綱要求，每個實訓項目還需包含若干實訓任務；調試工藝實訓要求分別練習靜音調試、接線和動態調試三種，其中動態調試要求可以做到三點統調，在調試練習過程中，鼠標點擊面板上對應的開關、旋轉按鈕等均伴有實物的仿真聲音。軟件要求教學設計合理，媒體表現方式豐富，交互性強等特點。
★2.電工電子技術基礎仿真教學軟件（網絡版、具有軟件著作權）
一、產品概述
本產品依據中華人民共和國勞動和勞動安全行業標準（LD/T81.1—2006）《職業技能實訓和鑒定設備通用技術規范》而設計，內容包含基爾霍夫定律、負載星型接法、負載三角型接法、信號發生器的使用、示波器的使用、基本放大電路、穩壓電源、三人表決器、四人搶答器、循環彩燈控制器、數字鐘電路等共 11 個仿真實訓項目。在教學設計上，每個實訓項目精心設計了例如目的、器件、電路、原理、仿真、排故等多種訓練模塊，在媒體設計上，以三維可視化編程技術為主，以更好地實現情境性、交互性與過程性。以便操作者循序漸進地得到訓練。
本軟件做到了認識與實踐相結合，實驗與實訓相結合，操作與指導相結合，實踐與考核相結合的方針，采用三維動畫與二維交互動畫編程相結合技術，具有很強的職業性、情景性、過程性、交互性、智能性。
二、實訓項目


實訓描述，以基爾霍夫定律為例：
基爾霍夫定律項目包含四個實訓模塊分別為目的、原理、考考你。目的中講述了該項目實驗時所要達到的目標，掌握穩壓電源、直流電壓表、直流電流表的使用，學會用實驗的方法驗證基爾霍夫定律的正確性；原理中以動畫展示配合語音的形式對“節點電流定律”“回流電壓定律”項目進行了介紹，動態形式便于學生記憶；實驗任務中按照畫面提示的操作步驟進行實訓操作左下角設有實驗的原理圖，軟件操作場景以三維動畫為主，視頻、圖片、語音以為文字為輔助，場景真實互動性強能夠讓學生更加直觀的了解實際的操作過程。操作步驟提示明確即使是初學者也可很快上手操作；考考你用游戲動畫的形式對操作者進行一些有關項目知識點的考核，增加軟件的趣味性和互動性，學生更容易接受和理解。
★3.電子產品工藝實踐教學系統（網絡版）
一、產品概述
本產品依據中華人民共和國勞動和勞動安全行業標準（LD/T81.1—2006）《職業技能實訓和鑒定設備通用技術規范》而設計，用于各類院校電子技術實踐教學演示使用。
體現了當前使用的最新的生產技術，完全與我國當前電子制造業接軌。全部?jī)?nèi)容均在生產或?qū)嵱?xùn)現場拍攝，再現了生產的真實環境，相當于把生產線搬進課堂，讓學生了解現代制造業的生產方式和工藝流程，從而認識并掌握工程操作技能。對于不容易觀察到的內容，則采用了多媒體動畫技術，可以達到意想不到的效果。該系統解決了下廠認識實習由于地處遙遠、交通不便、學時緊張、經費不足、生產繁忙、不便安排等多種條件的限制，可在大廳或?qū)嶒?yàn)實訓室使用。
二、產品內容
一、電子產品生產過程：準備元器件、安裝元器件、焊接、補焊與調試、整機裝配與測試、包裝與入庫六個主要生產過程。
二、焊接與拆裝技術：手工焊接工具（內熱式烙鐵、長壽烙鐵、恒溫電烙鐵、焊錫絲）、人工焊接技術（手工錫焊五步操作法）焊接質量（合格的焊點、有缺陷的焊點——虛焊、偏焊、橋接、堆焊、缺焊、針孔、拉尖、拖尾、冷焊、脫焊）、拆焊技術（吸錫線、手動吸錫槍、熱風工作臺）、浸焊與波峰焊（浸焊、波峰焊）。
三、SMT（表面安裝）技術：貼片元器件、貼片集成電路、SMT電路板等。
四、SMT安裝焊接工藝：印焊膏、貼片、再流焊、清洗、測試與返修等。
五、SMT產品生產過程再現。
四、適用范圍
各類院校電工電子實驗教學中心、實訓中心、基地、電工電子實驗室、實訓室。
★4、電子儀表儀器仿真教學軟件（網絡版）
一、產品概述
本產品依據《電子設備裝接工國家職業標準》、教育部有關專業電子技能訓練教學大綱與中華人民共和國勞動和勞動安全行業標準（LD/T81.1—2006）《職業技能實訓和鑒定設備通用技術規范》而設計，包含常用電子測量?jī)x器、信號（函數信號、高頻信號、彩色電視信號）發生器、電子電壓表（毫伏表、數字萬用表）、電子計數器、雙蹤示波器、掃頻儀等六類儀器，每類儀器設有儀器簡介、面板介紹、使用方法、仿真實訓等4個學習任務。具有職業性、情境性、交互性、工藝性、智能性。本產品性能價格比高，是電子技術仿真實訓室必備的主體軟件。
二、實訓項目

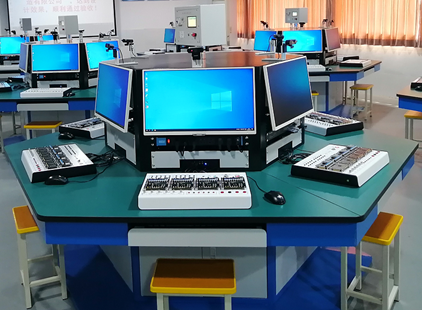

DB-IE01互聯網電工電子技術工作島

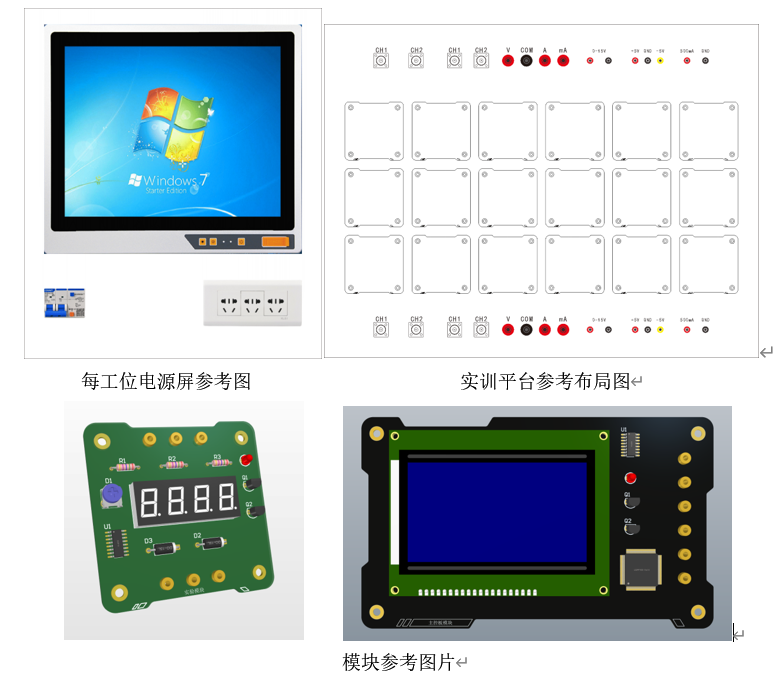

一、實訓平臺概述
“互聯網+電工電子技術工作島”是整合國內外同類產品合理的實訓方法，先進、科學的實訓手段并加以消化、提高而研制的新一代實訓裝置。實訓內容根據教育部“振興21世紀職業教育課程改革和教材建設規劃”的要求，并按照職業教育的教學和實訓要求而設定，涵蓋“電路分析”“電工基礎”“電工學”“模擬電子技術”“數字電子技術”等課程的實訓大綱要求，其適合普通高校、職業院校、技校、職校等實驗室新建、擴建、更新?lián)Q代，為學校迅速開設實訓課程提供了理想的實訓設備。
模塊采用磁吸式和插接式結構，內嵌十二合一虛擬儀器測試測量裝置和圖像采集設備，具有小體積，多功能，高性能的特點。實驗工程中能夠?qū)崟r(shí)掌握學生的實驗情況，方便課堂教學和學生實驗數據的存檔和分析。
功能先進，實驗方法科學，如實驗報告自動生成，隨機選擇某個學生實驗過程進行網絡直播，實驗?zāi)K帶自動識別、自動供電、信號自動輸入、示波器自動探測功能，虛擬測量?jī)x器達十多種，通過互聯網時時監控與指導每個學生實驗過程等，該實驗室各項指標達國際先進水平。
二、實訓平臺特點
（1）綜合性強：綜合了目前國內各類學校電工電子類基礎課程的實訓內容。
（2）實訓的深度和廣度可根據需要作靈活調整，裝置采用磁吸式結構，更換便捷，添加部件即可擴展功能或開發新的實訓項目。
（3）測量?jī)x表精度高，采用可視化、數字化、智能化模式，符合現代測量發展方向。
（4）安全性能高：平臺上設有單片機全程控制的一套過流保護裝置，短路或過載，電流超過設定值，系統即告警并切斷總電源，確保設備安全。
（5）裝置結構合理，性能優越，配套完整，外觀豪華大氣。
（6）遠程視頻監控：采用攝像頭實驗平臺進行實時監控，攝像頭通過WIFI接入互聯網，支持WEB監控端、移動端遠程視頻查看，實時監控學生實驗情況。也可以選擇一工位學生供全室瀏覽。
（7）學生端全程無紙化實驗，插入實驗?zāi)K，界面顯示在線進行實訓操作，單一學生實訓操作可以同步分享于其他工位同學。
（8）學生可以準備好實驗平臺進行遠程實驗。
三、核心功能
（一）虛擬儀器測試測量裝置
1、雙通道12位80MSPS實時采樣模擬輸入通道，輸入范圍±25V，可通過x10探頭擴展到±250V，帶寬50MHz；可配置為雙通道80MSPS示波器；
2、雙通道函數信號發生器/信號源，可輸出正弦、方波、三角波和任意波形，最高支持頻率10MHz，頻率步進1Hz，波形幅度范圍1mVpp - 5 Vpp，調節步進1mV；
3、頻譜圖儀，DC-20MHz，可選帶寬和窗函數、平均模式；
4、對外供電，提供一組正負可調輸出，輸出電壓±3V至±15V，調節步進50mV，輸出電流700mA，提供輸出限流調節和輸出電流監測功能；一組固定±5V輸出，輸出電流700mA/100mA；一組固定3.3V輸出，輸出電流600mA；所有電源均帶有短路保護功能；
5、波特圖分析儀，頻率范圍為1Hz至20MHz；
6、數字萬用表，6000讀數，3 5/6位，提供交直流電壓（0.1mV – 36V（安全電壓））、交直流電流（0.1uA – 10A）、電阻（0.1Ω – 40MΩ）、電容（10pF – 4000uF）測量；
7、邏輯分析儀，獨立16通道，最高采樣率100MSPS，支持單次、連續和實時采樣模式；
8、靜態輸入（與邏輯分析儀復用），16通道，可配置為帶譯碼的4位數碼管，或16路LED；
9、脈沖信號發生器，獨立16通道，最高刷新率10MSPS，可輸出自定義的脈沖序列
10、靜態輸出（與脈沖信號發生器復用），可輸出時鐘、正負脈沖、單次邊沿、電平開關等時序；
（二）視頻監控
系統提供本地網關、遠程端的視頻監控功能。通過視頻傳輸，直觀地查看學生實驗情況。
（三）智能電工電子管理軟件
     學生端：
1、電工電子實訓模塊在線狀態實時檢測顯示
2、學生可以選擇實驗報告模板進行實驗操作，并填寫相關的實驗操作過程及數據，一鍵生成實驗報告，實現無紙化教學，數據上傳至服務器，老師隨時隨地檢查報告。
3、實時調用虛擬儀器軟件
4、學生可以實現遠程實驗
老師端：
1、可以實時查看每個學生電腦界面及攝像頭顯示的操作過程
2、學生電腦端和攝像頭一鍵分享給其他學生
3、教學投屏功能
四. 課程資源
課程目標：1.掌握電工電子單片機技術相關知識
2.掌握電工電子單片機技術相關實驗和測量方法。
五、技術性能：
1、工作電源：?jiǎn)蜗嗳€ ～220V±5%  50Hz
2、溫度：-10℃～40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.5KVA
4、重量：250Kg
5、外形尺寸：2500mm×2500mm×1700mm
六、技術參數


七、單套設備清單



八、設備配置說明


表1

九、實訓項目：
（一）電路基礎
1、常用元器件的測量和特性實驗
2、基爾霍夫定理
3、疊加原理
4、互易定理
5、戴維南定理
6、諾頓定理
7、電源等效變換
8、最大功率傳輸定理
9、一階動態響應
10、二階動態響應
11、RC串并聯選頻
12、RC單、雙T選頻網絡
13、RLC串聯諧振電路
14、二階有源低通濾波器
15、二階有源高通濾波器
16、二階有源帶通濾波器
17、二階有源帶阻濾波器
（二）基礎模擬電路
1、單端輸入放大電路
2、直流穩壓電源
3、直流可調穩壓電源模塊
4、晶體管共射極單管放大器實訓
5、場效應管放大器實訓
6、負反饋放大器實訓
7、射極跟隨器實訓
8、RC橋式振蕩電路調試實訓
9、調諧小信號放大電路實訓
10、陶瓷選頻放大電路實訓
11、差動放大器實訓
12、晶閘管調光電路調試實訓
13、互補對稱式OTL電路調試實訓
14、門鈴電路調試實訓
15、集成運算放大器指標測試實訓
16、集成運算放大器的基本應用（Ⅰ）模擬運算電路實訓
17、集成運算放大器的基本應用（Ⅱ）波形發生器實訓
18、集成運算放大器的基本應用（Ⅲ）信號處理有源濾波器實訓
19、集成運算放大器的基本應用（Ⅳ）信號處理電壓比較器實訓
20、晶體管開關電路調試實訓
21、晶體管特性測試電路實訓
22、晶體管限幅器電路實訓
23、晶體管鉗位器電路實訓
24、直流斬波電路特性實訓
（三）基礎數字電路
1.邏輯電平顯示實訓
2.基本邏輯門電路功能實訓
3.優先編碼器功能實訓
4.二進制譯碼器和數據選擇器功能實訓
5.全加器和超前進位全加器功能實訓
6.數值比較器功能實訓
7.七段碼鎖存/譯碼/驅動器功能實訓
8.各類觸發器功能實訓
9.雙向移位寄存器功能實訓
10.二 - 五 - 十進制計數器功能實訓
11.二位十進制計數/譯碼/驅動/顯示電路
12.可逆十進制計數電路功能實訓
13.N進制計數電路功能實訓
14.555定時器基本應用電路
15.電壓比較器電路實訓
16.邏輯筆實訓
17.CMOS集成邏輯門電路
18.譯碼器實訓
19.加法計數器實訓
20.電子秒表實訓
21.D/A、A/D轉換器實訓
22.三位半直流數字電壓表的組裝與調試
23.數字頻率計綜合性實訓
24.拔河游戲機趣味性實訓
25.雙D觸發器電路調試實訓
26.八路搶答器電路調試實訓
27.CD4017流水燈電路調試實訓
（四）編程基礎
1.點亮LED，跑馬燈參考示例程序
2.獨立式鍵盤輸入，開關量檢測參考示例程序
3.單個數碼管驅動，多個數碼管掃描顯示參考示例程序
4.4*4鍵盤顯示掃描數碼管顯示參考示例程序
5.點陣顯示參考示例程序
6.液晶屏顯示漢字與圖形參考示例程序
7.顯示字符參考示例程序
8.雙軸按鍵搖桿參考示例程序
9.編碼器參考示例程序
10.直流電機轉速控制與速度測量顯示參考示例程序
11.步進電機正反轉控制參考示例程序
12.定時關斷220電器參考示例程序
13.RFID門禁系統參考示例程序
14.串口收發、RS485通信參考示例程序
15.紅外發射與接收參考示例程序
16.超聲波測距參考示例程序
17.無線遠程遙控參考示例程序
18.點陣顯示和多個顏色顯示參考示例程序
19.OLED顯示模塊參考示例程序
20.測量讀取PM2.5 PM10參考示例程序
21.人體紅外檢測、亮度傳感器智能開關燈參考示例程序
22.溫濕度測量參考示例程序
23.傾角檢測，陀螺儀、重力感應、磁力計參考示例程序
24.顏色識別參考示例程序
25.TFT顯示參考示例程序
26.觸摸按鍵參考示例程序
27.圖像采集顯示參考示例程序
28.Wifi模塊+藍牙+無線通信參考示例程序
（五）C51及ARM嵌入式編程基礎
1.點亮LED，跑馬燈實訓
2.獨立式鍵盤輸入，開關量檢測實訓
3.單個數碼管驅動，多個數碼管掃描顯示實訓
4.4*4鍵盤顯示掃描數碼管顯示實訓
5.點陣顯示實訓
6.液晶屏顯示漢字與圖形實訓
7.顯示字符實訓
8.雙軸按鍵搖桿實訓
9.編碼器實訓
10.直流電機轉速控制與速度測量顯示實訓
11.步進電機正反轉控制實訓
12.定時關斷220電器實訓
13.RFID門禁系統實訓
14.串口收發、RS485通信實訓
15.紅外發射與接收實訓
16.超聲波測距實訓
17.無線遠程遙控實訓
18.點陣顯示和多個顏色顯示實訓
19.OLED顯示模塊實訓
20.測量讀取PM2.5 PM10實訓
21.人體紅外檢測、亮度傳感器智能開關燈實訓
22.溫濕度測量實訓
23.傾角檢測，陀螺儀、重力感應、磁力計實訓
24.顏色識別實訓
25.TFT顯示實訓
26.觸摸按鍵實訓
27.圖像采集顯示實訓
28.Wifi模塊+藍牙+無線通信實訓
