PLC 的液壓滑臺控制系統設計
1.1 PLC 的選擇及I/O 分配表
PLC 是一臺工業控制專業計算機，有定時、計數、邏輯控制、及在線監控等可控制的實現功能，PLC 可靠性高、操作方便，適合惡劣環境工作。除了PLC 應用選擇能夠滿足控制要求同時，根據動力滑臺的工作需要、控制要求及實際I/O 點數要求，最后選擇PLC 型號為三菱FX2N-32MR。具體I/O 的點數分配情況，見表1。
表1 I/O 地址分配表
1.2 PLC 的外部接線圖
PLC 的外部接線圖如圖1 所示。應用三菱PLC 所帶220V 電源做輸入信號的電源，輸入信號外接較少，選擇電磁閥的型號來確定輸出信號電源。本文中選擇24 V 電磁閥，可直接接入輸出回路。如果電磁閥的輸出功率較大，需在線圈兩端上接上二極管吸收回路，避免電流輸出回路的沖擊。
圖1 PLC 的外部接線圖
2 動力滑臺液壓系統實現
如圖2 所示為動力滑臺的液壓控制系統，該液壓系統采用了葉片泵為雙定量和活塞為單桿液壓缸的液壓傳動技術。通常實現的工作循環是:快進→工進→快退→原位停止。下面對其自動工作循環作簡單如下工作分析：
②動力滑臺工進：當動力滑臺快進移動，并壓下行程開關SQ2 時，行程閥3 關閉。液壓泵1 輸出的液壓油經閥7、調速閥4，進入液壓缸的無桿腔，推動活塞缸左移，有桿腔回油經過電液換向閥2、調速閥4 流回?zé)o桿腔，滑臺轉為工進。
③動力滑臺快退：動力滑臺前進到終點后，液壓系統壓力漸漸升高，當達到設定壓力時，壓力繼電器14 閉合，發出信號使線圈KM1 斷開，線圈KM2 接通，右位的電液換向閥2 接通。液壓泵1 輸出的液壓油經右位的電磁換向閥2 進入液壓缸的有桿腔，使得活塞缸向左移動，無桿腔回油經調速閥4、單向閥5、電磁換向閥2 直接流回油箱，滑臺快速退回。
④動力滑臺原位停止：滑臺退回原位時，并壓到行程開關SQ1，線圈KM2 電磁鐵斷電,電液換向閥2 不接通。液壓泵1 輸出的液壓油經溢流閥9 直接流回油箱，實現卸荷。液壓缸內無液壓油流入，活塞缸靜止，原位停止動力滑臺。
3 液壓動力滑臺PLC 的程序設計
PLC 控制設有手動和自動控制兩種工作狀態。調試時用手動工作方式，連續工作時用自動工作方式。根據上述分析，可在三菱PLC 編程軟件對控制系統進行編程及監控，程序可進行模擬仿真，運行正確后，設置好通訊參數，下載程序到FX2N PLC，液壓滑臺PLC 控制系統的梯形圖如圖3 所示。
圖3 PLC 控制的梯形圖
4 結論
通過實踐表明，采用PLC 對液壓滑臺系統的運行控制，克服了繼電器可靠性運行差，響應時間反應慢的缺點，該系統運行安全可靠，控制系統設計簡單，改善控制系統復雜的控制要求，能夠滿足液壓動力滑臺在機床上的應用需求，提高機床機械加工工作效率。
1.1 PLC 的選擇及I/O 分配表
PLC 是一臺工業控制專業計算機，有定時、計數、邏輯控制、及在線監控等可控制的實現功能，PLC 可靠性高、操作方便，適合惡劣環境工作。除了PLC 應用選擇能夠滿足控制要求同時，根據動力滑臺的工作需要、控制要求及實際I/O 點數要求，最后選擇PLC 型號為三菱FX2N-32MR。具體I/O 的點數分配情況，見表1。

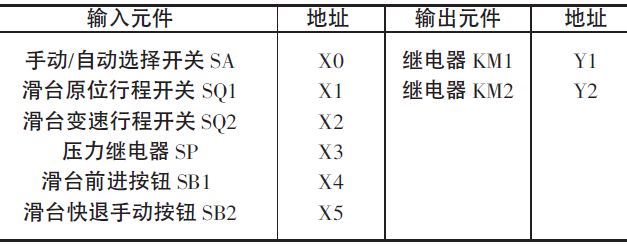

表1 I/O 地址分配表
1.2 PLC 的外部接線圖
PLC 的外部接線圖如圖1 所示。應用三菱PLC 所帶220V 電源做輸入信號的電源，輸入信號外接較少，選擇電磁閥的型號來確定輸出信號電源。本文中選擇24 V 電磁閥，可直接接入輸出回路。如果電磁閥的輸出功率較大，需在線圈兩端上接上二極管吸收回路，避免電流輸出回路的沖擊。
圖1 PLC 的外部接線圖
2 動力滑臺液壓系統實現
如圖2 所示為動力滑臺的液壓控制系統，該液壓系統采用了葉片泵為雙定量和活塞為單桿液壓缸的液壓傳動技術。通常實現的工作循環是:快進→工進→快退→原位停止。下面對其自動工作循環作簡單如下工作分析：
1-液壓泵，2-電液換向閥，3-行程閥，4-調速閥，5-6-10-13-單向閥，7-液控順序閥，8-背壓閥，9-溢流閥，11-過濾器，

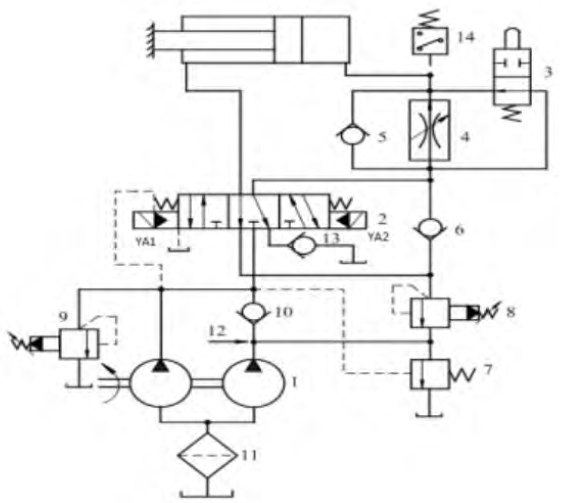

圖2 液壓系統原理圖
①動力滑臺快進：按下啟動按鈕QA，線圈KM1 電磁鐵接通，左位的電液換向閥2 接通，行程閥3 打開。液壓泵1 輸出的液壓油經電液換向閥2、行程閥3，進入液壓缸的無桿腔，活塞桿發生右移。液壓缸的有桿腔回油經電磁換向閥2、單向閥6、行程閥3 進入液壓缸的無桿腔。當液壓缸兩腔互通時，形成差動效應，快速左移活塞缸，使得動力滑臺快速進給。圖2 液壓系統原理圖
②動力滑臺工進：當動力滑臺快進移動，并壓下行程開關SQ2 時，行程閥3 關閉。液壓泵1 輸出的液壓油經閥7、調速閥4，進入液壓缸的無桿腔，推動活塞缸左移，有桿腔回油經過電液換向閥2、調速閥4 流回?zé)o桿腔，滑臺轉為工進。
③動力滑臺快退：動力滑臺前進到終點后，液壓系統壓力漸漸升高，當達到設定壓力時，壓力繼電器14 閉合，發出信號使線圈KM1 斷開，線圈KM2 接通，右位的電液換向閥2 接通。液壓泵1 輸出的液壓油經右位的電磁換向閥2 進入液壓缸的有桿腔，使得活塞缸向左移動，無桿腔回油經調速閥4、單向閥5、電磁換向閥2 直接流回油箱，滑臺快速退回。
④動力滑臺原位停止：滑臺退回原位時，并壓到行程開關SQ1，線圈KM2 電磁鐵斷電,電液換向閥2 不接通。液壓泵1 輸出的液壓油經溢流閥9 直接流回油箱，實現卸荷。液壓缸內無液壓油流入，活塞缸靜止，原位停止動力滑臺。
3 液壓動力滑臺PLC 的程序設計
PLC 控制設有手動和自動控制兩種工作狀態。調試時用手動工作方式，連續工作時用自動工作方式。根據上述分析，可在三菱PLC 編程軟件對控制系統進行編程及監控，程序可進行模擬仿真，運行正確后，設置好通訊參數，下載程序到FX2N PLC，液壓滑臺PLC 控制系統的梯形圖如圖3 所示。
圖3 PLC 控制的梯形圖
4 結論
通過實踐表明，采用PLC 對液壓滑臺系統的運行控制，克服了繼電器可靠性運行差，響應時間反應慢的缺點，該系統運行安全可靠，控制系統設計簡單，改善控制系統復雜的控制要求，能夠滿足液壓動力滑臺在機床上的應用需求，提高機床機械加工工作效率。
