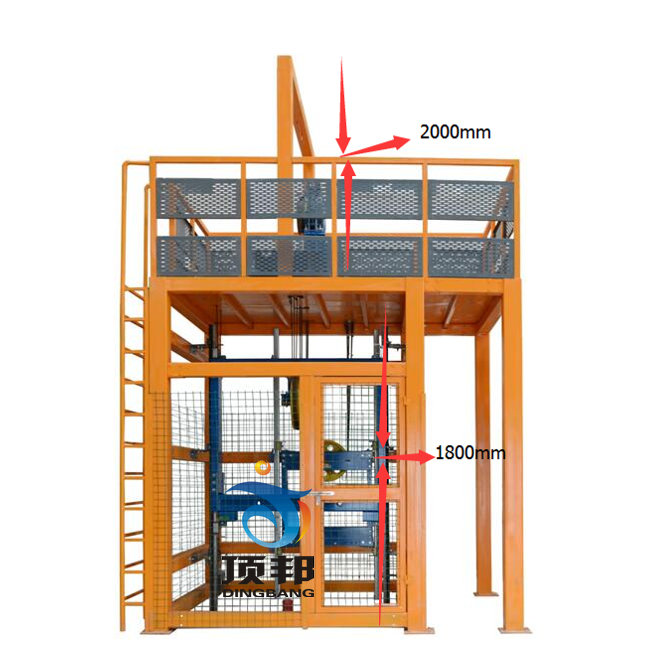

（圖片為參考，以實物為準）
一、簡介
電梯曳引系統安裝實訓考核設備的作用是產生輸出動力，通過曳引力驅動轎廂的運行。曳引系統主要由曳引電動機、減速箱、電磁制動器、曳引輪、導向輪、曳引鋼絲繩等部件組成。
曳引系統又稱曳引機，為電梯運行提供動力，曳引轎廂運行。曳引機主要由曳引電動機、減速箱、電磁制動器、曳引輪、導向輪、曳引鋼絲繩和機座等部分組成。曳引機通過曳引鋼絲繩經導向輪將轎廂和對重裝置連接，其輸出轉矩通過曳引鋼絲繩傳送給電梯轎廂，驅動力通過曳引繩與繩輪之間的摩擦力產生。
二、電梯曳引系統安裝實訓考核設備結構特點
1、采用了鋼結構電梯井道平臺設計，整體外觀簡潔明了；
2、遵循了模塊化的設計理念，根據電梯安裝工藝要求進行教學實訓式的設計；
3、采用真實機構器件，使學生學到的與實際應用的一致；
4、模擬真實環境，使其安裝工藝與實際安裝一致，且能更方便的進行其維保項目的操作。
5、裝置采用真實的部件。特殊的框架設計能夠使學生更直觀地了解曳引系統的結構，更有效地幫助學生掌握其工作原理，更方便的進行實際安裝與保養。通過該裝置，也可進行電梯人工盤車練習，掌握其要點。另外學生也可根據相關圖紙要求，借助模擬井道框進行電梯井道放樣與導軌安裝。
三、電梯曳引系統安裝實訓考核設備技術指標
1、整機重量：≤600kg；
2、外形尺寸：4000mm×3200mm×3800mm（長×寬×高）；
3、限速器下行機械動作速度：≤0.75m/s；
4、安全鉗動作速度：≤1m/s；
5、曳引機額定速度：0.4m/s；
6、曳引機額定載重：450kg；
7、曳引機防護等級：IP41；
四、電梯曳引系統安裝實訓考核設備實訓項目
1、T型導軌（轎廂導軌）安裝與調整；
2、對重導軌安裝與調整；
3、曳引機架的安裝與調整；
4、曳引機的安裝與調整；
5、轎廂龍門架的安裝；
6、T型導軌上導靴的安裝；
7、安全鉗連桿的安裝；
8、對重框的安裝；
9、限速器的安裝；
10、曳引繩的懸掛；
11、漲緊裝置的安裝與調整；
12、T型導軌下導靴的安裝；
13、安全鉗與下導靴的調整；
14、限速器與安全鉗的聯動調整；
15、導軌與導靴的保養；
16、曳引機的保養；
17、曳引繩的保養；
18、限速器－安全鉗的保養；
19、人工盤車的練習。
五、電梯曳引系統安裝實訓考核設備配置清單
| 序號 | 名稱 | 數量 | 單位 | 備注 |
| 1 | 鋼構平臺 | 1 | 臺 | |
| 2 | 曳引機 | 1 | 臺 | |
| 3 | 曳引機架 | 1 | 臺 | |
| 4 | 緩沖墊 | 4 | 塊 | |
| 5 | 工字鋼橫梁 | 2 | 條 | |
| 6 | 曳引鋼絲繩 | 1 | 套 | 單向 |
| 7 | 繩頭組合 | 1 | 套 | |
| 8 | 繩頭板 | 1 | 套 | |
| 9 | 限速器－漲緊裝置 | 1 | 套 | |
| 10 | 限速器鋼絲繩 | 1 | 套 | |
| 11 | 盤車手輪 | 1 | 個 | |
| 12 | 導向輪 | 1 | 個 | |
| 13 | C型鋼墊塊 | 4 | 塊 | |
| 14 | 主軌支架 | 4 | 套 | |
| 15 | 副軌支架 | 4 | 套 | |
| 16 | 主導軌 | 2 | 條 | |
| 17 | 副導軌 | 2 | 條 | |
| 18 | 龍門架 | 1 | 套 | |
| 19 | 安全鉗 | 1 | 對 | 漸進式 |
| 20 | 安全鉗連桿機構 | 1 | 套 | |
| 21 | 主導靴 | 4 | 只 | 滑動導靴 |
| 22 | 轎廂反繩輪 | 1 | 個 | |
| 23 | 反繩輪緩沖座 | 1 | 套 | |
| 24 | 對重框架 | 1 | 套 | |
| 25 | 對重反繩輪 | 1 | 個 | |
| 26 | 對重導靴 | 4 | 只 | 滑動導靴 |
| 27 | 液壓緩沖器 | 1 | 個 | 耗能 |
| 28 | 聚氨酯緩沖器 | 1 | 個 | 蓄能 |
| 29 | 安裝工具 | 1 | 套 | 扳手、螺絲刀、卷尺、錘子等 |
| 30 | 隨機資料 | 1 | 份 |
實訓指導書與相關圖紙等 |
