一、概 述

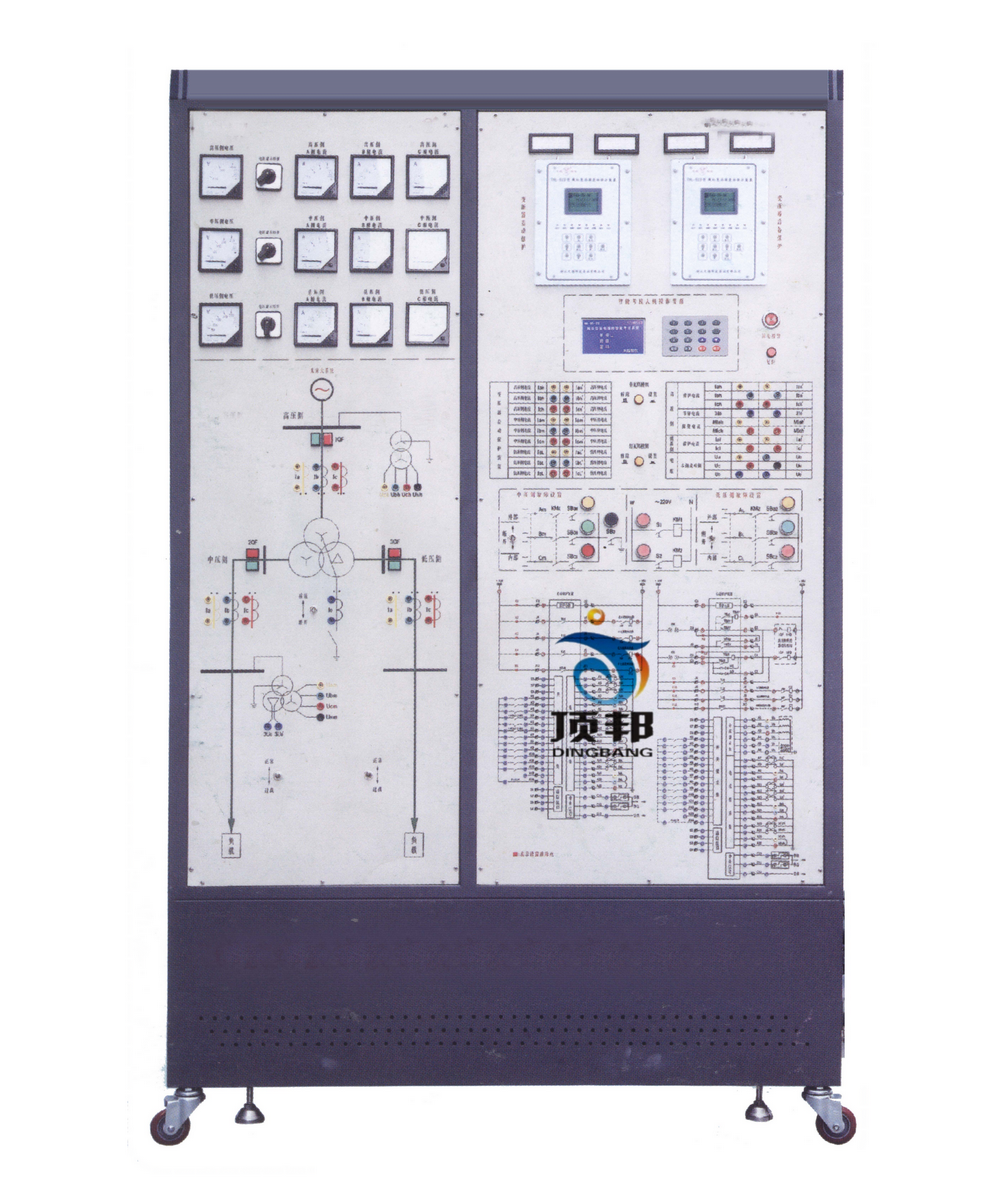

該裝置采用現代電力工程中廣泛應用的微機變壓器差動保護裝置和后備保護裝置，配以電源、三卷變壓器、互感器、故障設置設置等模塊。本裝置主要完成保護裝置特性測試、接線、整定、運行等方面的實訓?？捎糜陔娏π袠I(yè)培訓，也可用于高等院校、中專技校相關專業學生實訓的考核。
二、技術性能
1. 輸入電源：三相四線～380V±10%  50Hz±2%
2. 整機容量：≤3kVA
3. 實訓臺采用鐵質亞光密紋噴塑，鋁質面板
4. 臺體尺寸：  1255mm×600mm×2000mm
5. RS-485和以太網兩種通訊接口；標準MODBUS通訊協議
6. 微機保護裝置測量元件精度：刻度誤差：不大于1%；測量電流：0.2級；母線電壓：0.2級；輸出精度：0.2級；頻率：0.01HZ；P、Q、COSΦ；0.5級；通訊分辨率：不大于1ms
? 采用32位處理器，16位AD采樣，主要元件全部采用進口器件，保證了裝置電氣設計上的高可靠性，產品通過了嚴格的型式試驗和電磁兼容測試，保證了產品在惡劣環境下的適應能力和可靠性。
? 針對35kV及以下主變壓器、配電系統饋線、電容器、電動機、變壓器和備自投等而設計。除了具有完善的保護功能外，還具有對設備的電氣量的測量功能及對設備的可編程控制功能，具有通訊接口，能夠通過現場總線將數據和信息傳送至上位機（監控、調度計算機），同時接受上位機的分、合閘等控制命令。
? 采用一體化型材機箱，安裝方便靈活，適用于固定式及混合式的柜型，也可集中組屏安裝。
? 具有多路開關量輸入和輸出，可根據用戶需求在標準版本上擴充開入和開出，所有的開入均為交直流兩用。
? 交直流兩用操作回路，自適應0.5～5A開關跳合閘電流；操作回路配置了防跳回路。
? 配置工業級寬溫型160×160點陣液晶，全中文操作菜單及事故報文顯示。
? 面板上顯示設備的實時信息，監視設備的運行工況，如：電流、電壓、功率，開關位置等等，并有完善的預告、告警功能。
? 具有故障錄波功能，可分別記錄保護啟動前、保護動作前各兩周波，保護啟動后、保護動作后各八個周波。
? ★裝置具有模擬產生標準4相電壓3相電流，方便地進行各種組合輸出進行各種類型保護試驗。每相電壓可設置200V，精度:誤差＜0.01V；電流三相可輸出200A，精度:誤差＜0.01A。相位范圍: 360?，精度:誤差＜0.1?； 分辨率: 0.01??？赡M微機測控裝置在各運行工況下采樣值，如：停運、正常、故障等工況下電參量，在各工況狀態下自動切換所設定值，配合裝置正確投切一次設備。
? 具有 1 個標準的 RS485 通訊接口(Modbus RTU 通訊協議)，
? 兩路以太網通訊（IEC60870-5-103通訊規約）。
? 整機靜態功耗小于10W。
? 高抗干擾性，通過10項電磁兼容認證（快速瞬變、靜電放電、浪涌抗干擾等）。
三、實訓考核項目
1.基本實訓項目
(1) 系統正常運行及不平衡電流的測量
(2) 模擬變壓器瓦斯保護
(3) 變壓器的電流速斷保護
(4) 微機變壓器縱差動保護整定
(5) 變壓器的二次諧波制動
(6) 變壓器差動速斷保護
(7) 三繞組變壓器差動保護
(8) Y/Y-12雙繞組變壓器差動保護
(9) Y/△-11雙繞組變壓器差動保護
(10) 對比率制動特性的研究
(11) 雙繞組變壓器的過電流保護
(12) 三繞組變壓器的過電流保護
(13) 變壓器低電壓起動過電流保護
(14) 變壓器復合電壓起動過電流保護
(15) 中性點直接接地運行變壓器零序保護
(16) 部分中性點接地運行變壓器零序保護
(17) 雙繞組變壓器的過負荷保護
(18) 三繞組組變壓器的過負荷保護
(19) 二次回路接線
(20) 二次回路調試
(21) 保護計算整定
(22) 保護動作試驗
2.考核項目----根據題目自行設計﹑自擬步驟自行接線，完成考核
(23) Y/△-11雙繞組變壓器過電流保護
(24) Y/△-11雙繞組變壓器過負荷保護核
(25) 雙繞組變壓器保護綜合
(26) 三繞組變壓器保護綜合
(27) 二次回路故障排除
