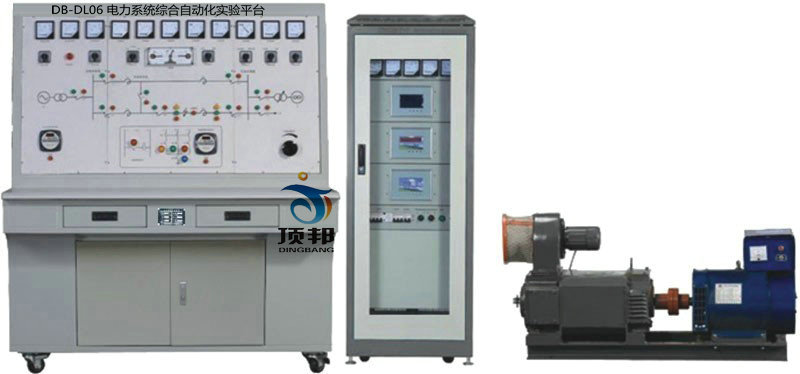

“DB-DL06電力系統綜合自動化實驗裝置”是根據《電力系統自動裝置原理》、《電網監控及調度自動化》、《電力系統自動化》、《電氣設備》、《電力系統繼電保護》、《電力系統分析》等課程實驗教學的內容，并結合工業實際應用和發展而研發的綜合型實驗平臺。它能滿足對發電廠中常用的自動裝置、發電廠監控、電力系統運行、繼電保護等教學內容進行操作。本實驗平臺適用于電力、電氣、自動化類各專業相關課程的實驗教學，也可作為學生畢業設計和教師科研項目的硬件開發平臺。
一、電力系統綜合自動化實驗裝置特點
1. 自動裝置全部采用液晶中文菜單顯示，直觀、清晰
2. 自動裝置將指示燈和按鍵組合在薄膜面貼上，美觀、簡潔、操作方便
3. 自動裝置采用軟件調試和校準，調試人員不拆面板即可實現
4. 具有完善的人身保護功能
二、實驗項目
1. 原動機的起動與運轉
(1) 調速裝置操作原理實驗
(2) 調速裝置及原動機控制運轉
2. 發電機機電特性實驗
(1) 發電機的空載特性曲線測試
(2) 發電機的短路特性曲線測試
(3) 發電機外特性及調整特性實驗
(4) 發電機零功率因數負載特性實驗
3. 同步發電機勵磁控制實驗
(1) 微機勵磁裝置基本操作實驗
(2) 不同α角（控制角）勵磁電壓波形觀測實驗
(3) 同步發電機起勵實驗
(4) 控制方式及其相互切換實驗
(5) 逆變滅磁和跳滅磁開關滅磁實驗
(6) 伏赫限制實驗
(7) 欠勵限制實驗
(8) 同步發電機強勵實驗
(9) 調差特性實驗
(10) 過勵限制實驗
4. 準同期并列運行
(1) 微機準同期裝置基本操作實驗
(2) 自動準同期條件測試
(3) 線性整步電壓形成（相敏環節）測試
(4) 導前時間整定及測量方法
(5) 壓差、頻差和相差閉鎖與整定
(6) 手動準同期并網實驗
(7) 半自動準同期并網實驗
(8) 自動準同期并網實驗
5. 單機----無窮大系統穩定運行方式實驗
(1) 單回路穩態對稱運行實驗
(2) 雙回路和單回路的穩態對稱運行比較實驗
(3) 單回路穩態非全相運行實驗
6. 單機帶負荷實驗
(1) 獨立系統的特性實驗
(2) 投、切不同負荷的實驗
(3) 甩負荷實驗
7. 電力系統功率特性（功角）和功率極限（靜態穩定性）實驗
(1) 無調節勵磁時，功率特性和功率極限的測定
(2) 手動調節勵磁時，功率特性和功率極限的測定
(3) 微機自并勵時，功率特性和功率極限的測定
(4) 微機他勵時，功率特性和功率極限的測定
(5) 單回路、雙回路輸送功率與功角關系實驗
(6) 提高電力系統靜態穩定性實驗
8. 電力系統暫態穩定性實驗
(1) 短路類型對電力系統暫態穩定性的影響實驗
(2) 故障切除時間對暫態穩定的影響實驗
(3) 有無強勵磁對暫態穩定性影響試驗
(4) 線路重合閘及其對系統暫態穩定性影響的實驗
(5) 同步發電機異步運行和再同步實驗
(6) 提高電力系統暫態穩定性的措施
