- DB-ZRL006質子交換膜燃料電池教具
一．教具結構

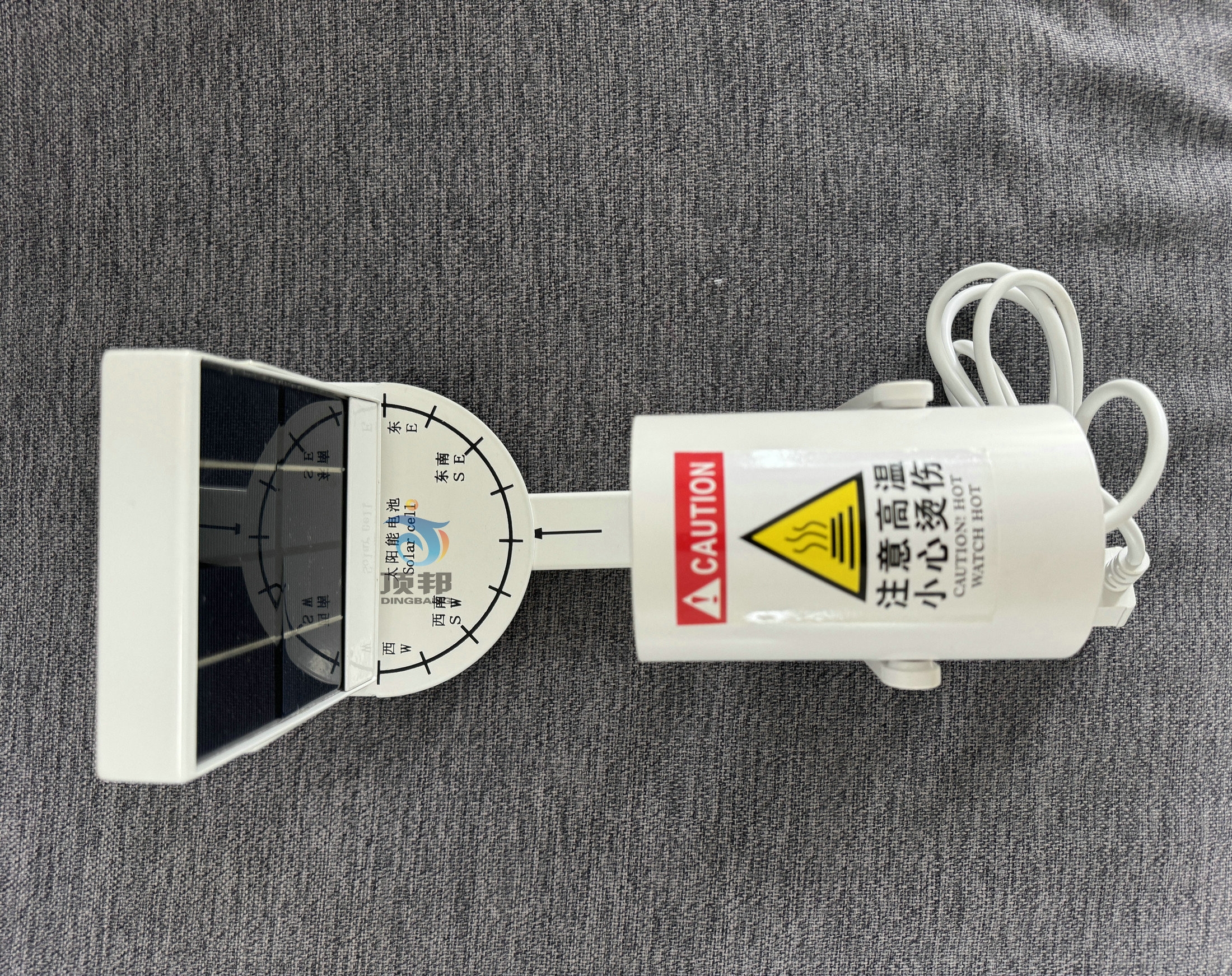

質子交換膜燃料電池教具主要由5部分構成：A為太陽能電池模塊，B為電解電池模塊，C為水、氫氣、氧氣儲罐，D為發電電池模塊，E為風扇，F(xiàn)顯示儀表，G測試導軌。
教具示意圖
二．教具簡介
質子交換膜燃料電池教具是利用光線照射在太陽能電池板上產生電能，然后利用產生的電能作用在電解電池模塊上，使水發生電解產生氫氣和氧氣。氫氣和氧氣進入到發電模塊產生電能，帶動風扇轉動。
通過該教具的使用可以使學生對電解水過程和其逆過程——氫氧反應產生電能，有一個直觀的認識。
電解電池模塊是一種把電能轉化為化學能的裝置?；瘜W(xué)反應在質子交換膜的兩側發生。通過在電解電池模塊兩端加直流電壓，在負極側產生氫氣（負極化學反應式為，2H+＋2e-?H2），在正極側產生氧氣（正極化學反應式為，H2O?2H+＋1/2O2＋2e-）。產生的氣體被收集在儲罐中。
質子交換膜燃料電池教具質子交換膜燃料電池是一種將燃料氫氣作為還原劑與空氣中的氧氣作為氧化劑進行電化反應，并將化學能直接轉換成電能的高效發電裝置（化學反應式為H2＋1/2O2? H2O）。燃料電池可以作為發電站或車輛的動力源。燃料電池與內燃機相比，最突出的優點是高的能量轉化效率和低的環境污染。
三．技術參數
◆ 太陽能電池
1、額定功率：0.8W
2、開路電壓：4.5VDC
3、短路電流：260mA
◆ 太陽燈/射燈
1、額定功率：80W
2、工作電壓：220VAC
3、亮度范圍：550-700Lux/LM
◆ 電解（電解槽）模塊
1、電解電壓： 1.8V-2.4V
2、電 流： 0.25A-0.80A
3、氣體產生量： 氫氣 5.6 mL/min 氧氣 2.8 mL/min
◆ 燃料電池模塊
1、開路電壓：大于 1.3VDC
2、電 流： 0-0.5A
3、功率輸出： 0-0.5W
◆ 儀表
1、電壓表：0-20VDC 供電9VDC
2、電流表： 0-2A 供電9VDC
◆ 負載
1、可接風扇、電機、電阻等負載
四．安全注意事項
◆ 電解電池模塊注意事項
1. 只能使用去離子水。
2. 每次使用前先用去離子水浸泡電極10分鐘。
3. 當使用直流電壓源與電解電池模塊連接時，要注意電池的正負極不要接反（如接反會造成電解電池模塊損壞），最大工作電流不要超過0.6A。
4．當完成試驗后，把水從電池塊中清除。
5．電解模塊放在自封袋中保存
◆ 發電電池模塊注意事項
1. 不要在發電電池模塊的電壓輸出端加外電壓。
2. 當發電電池模塊使用完后，放在自封袋中保存。
3. 不能長時間進行短路操作?？梢运矔r進行短路操作。
五．教具的使用
1．按照圖上的位置，把各個模塊放置在恰當?shù)奈恢蒙稀?br style="padding: 0px; margin: 0px;"/>2．把電解模塊與儲罐間的接口用透明塑料管進行連接。
3. 向儲罐中加入水，使電解電池充滿水。
4．把太陽能電池板的正、負極與電解電池的正、負極分別相連接，用光源照射太陽能電池板，有氣體在電解電池兩側產生。
5.電解幾分鐘后，把風扇的正負極與發電電池的正負極連接，電池產生電能使風扇轉動。
