風力發電的原理，是將風能轉換為機械能，利用風力帶動風車葉片旋轉，再 透過增速機將旋轉的速度提升來促使發電機發電，這些由發電機輸出之電壓再經 過電壓調整器轉換成直流電力儲存在蓄電池中。

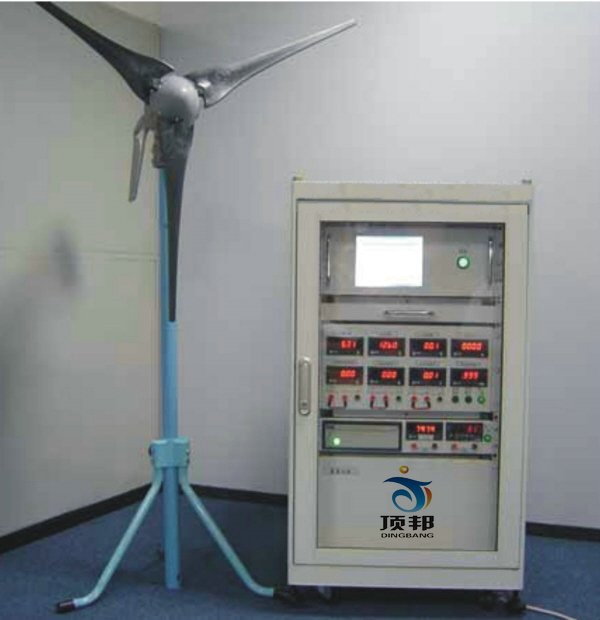

風力能與貯能設備為 All-in-one 整合系統。設備包括 8.4 吋 TFT 觸碰式液晶屏幕，Pentium 4 2.8GHZ 以上 CPU，512MB DDR RAM 及 40 GBHD，2 USB 及一個 Ethernet 輸出埠；風力發電機、直流交流轉換器、電池組、資料搜集器及相關之控制單元?？蓪?shí)時執行實驗項目、顯示、儲存結果以及事后進行資料處理分析。非常適合大學材料系、化工系、電機系、機械系等風力發電教學與研究使 用。

設備實驗特點

1、中文化觸控式操作接口

2、風力發電直流充電與交流負載輸出波形圖顯示

3、內建 8 通道資料搜集

4、可直接繪制循環次數對充電或放電容量曲線圖

5、短路及過載保護

技術規格 風力發電機

1.輸出功率:400 瓦(在風速 12.5m/s)
2.輸出電壓:DC 12V

3.風葉直徑:1.15 公尺

4.起動風速:3.58m/s

5.重量:5.85 公斤

6.本體材質:鑄鋁

7.葉片材質:碳纖維合成

8.內建電壓調整器:12V 范圍: 13.6V-17.0V 初始設定為 14.1V
直流交流轉換器

1.輸入電壓：DC 11-14V

2.最大輸出：AC 110V ± 10%，1000W

3.連續輸出：950W

4.瞬間輸出：2000W

5.最大輸入電流:80A

6.空載耗電流＜0.8A
顯示單元

1 四位數直流電壓表：輸入電壓：DC0~±30.00V；精度：0.25%讀值

2.四位數直流電流表：輸入電壓：DC0~±10.00A；精度：0.25%讀值

3.四位數直流瓦特表：輸入電壓：DC0~±30.00V；輸入電流：DC0~10A；0.25%讀值

4.四位數交流電壓表：輸入電壓：AC0~150.0V；精度：0.25%讀值

5.四位數交流電流表：輸入電壓：AC0~10.00A；精度：0.25%讀值

6.四位數交流瓦特表：輸入電壓：AC0~150.0V；輸入電流：AC0~10.00A；0.25%

7.四位數交流功率因素表：輸入電壓：AC0~150.0V；輸入電流：AC0~10A；精度：0.25%讀值；顯示-0.5~1~0.5COSθ。

8.數位式溫度表：輸入訊號：熱電耦 T Type；顯示：-20.0~+199.9℃

9.數位式風速表：輸入訊號：DC 0~100mV；顯示：0~999.9m/s
電池組

1.額定電壓：DC 12V

2.容量：80AH
主機部份

1.內建控制用計算機：內建 8.4"TFT 觸控顯示器,Pentium4 2.8GHz CPU, 512MB DDR RAM,記憶容量：40GB HD

2.主畫面顯示參數：溫度、風速、電池電壓、電池電流、交流電壓、交流電流、 交流功率、功率因素

3.可實時波型顯示：溫度、風速、電池電壓、電池電流、交流電壓、交流電流、 交流功率、功率因素

4.輸出接口：USB、RS232 及 Ethernet 界面
資料擷取及軟件

1.輸入通道/有效解析度:8 個/16 bit

2.電壓輸入/電流輸入:,±100mV,±500mV,±1V,±2.5V,±5V,±10V /±20mA

3.溫度傳感器種類:K.T.E.R.S.B.N.C. thermocouple

4.精度/通訊接口:± 0.1 %/RS232

5.中文化軟件適用于 Win95/98/ME/XP 等作業平臺，可將常用資料名稱及單位儲存 在檔案里，方便使用。

6.傳感器型式及取樣速率可自行設定；各信道曲線刻度范圍可各自設定。

7.具有警報設定監視及實時最大值、最小值、平均值顯示功能。

8.可直接顯示溫度、風速、電池電壓、電池電流、交流電壓、交流電流、交流功

率、功率因素。

9.可做實時監控或定時紀錄功能。

10 資料輸出可轉換成 Excel、Text 等資料格式，圖形輸出可轉換成 Bitmap 格式， 另外可觀看個別信道圖形及列印。
