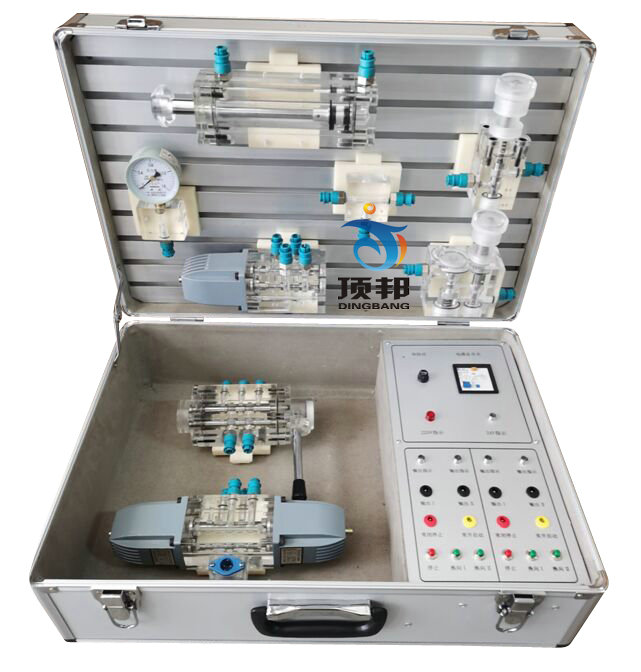

DB-QD31 液壓傳動實驗箱
一、液壓傳動實驗箱技術性能
1.輸入電源：單相三線～220V±10% 50Hz
2.裝置容量：＜0.5kVA
3.實訓箱外形尺寸：550mm×350mm×230mm
4.定量齒輪泵：額定壓力2.5MPa，額定流量 4L/min
5.交流調速電機：額定電壓 AC220V，額定功率250W，額定轉速1400r/min
二、液壓傳動實驗箱技術要求
1.裝置采用模塊化設計，液壓系統回路建立在鋁型材組建的平臺上，電氣控制部分采用掛箱結構，泵站采用透明有機玻璃設計，供/回油均采用快速接頭連接方式，可根據實訓需要隨時更換操作地點。也可以直接放置理論教室，邊講理論邊演示動作及過程，加強加深對理論的理解。
2.液壓元件采用透明有機玻璃加工的閥體，閥芯結構及動作狀態均可清晰可見，系統用油專門采用工業紅色液壓油，系統運行時可清晰觀察到液體的流向及液壓元件閥芯的工作過程。
3.連接軟管采用透明材質制作而成，配有封閉式快速接頭，可以進行系統的反復插拔連接，操作方便，可靠性好。
三、液壓傳動實驗箱基本配置及功能
1.裝置由實訓箱、實訓對象、液壓泵站、液壓元件等組成。
| 序號 | 模塊 | 名稱 | 規格型號 | 單位 | 數量 |
| 1 | 基礎平臺 | 電氣控制實訓箱 | 600mm×340mm×230mm | 箱 | 1 |
| 2 | 實訓對象 | 采用：專用鋁合金型材， | 套 | 1 | |
| 3 | 透明液壓元件 | 雙作用液壓缸 | 透明液壓元件 | 個 | 1 |
| 4 | 三位四通電磁換向閥（O型） | 透明液壓元件 | 個 | 1 | |
| 5 | 直動式溢流閥 | 透明液壓元件 | 個 | 1 | |
| 6 | 先導式減壓閥 | 透明液壓元件 | 個 | 1 | |
| 7 | 節流閥 | 透明液壓元件 | 個 | 1 | |
| 8 | 壓力表座 | 透明液壓元件 | 個 | 1 | |
| 9 | 耐震壓力表 | 量程0～1.6MPa | 個 | 1 | |
| 10 | 液壓泵站 | 油箱 | 透明有機玻璃 | 套 | 1 |
| 11 | 交流調速電機 | 含調速器 | 臺 | 1 | |
| 12 | 定量齒輪泵 | CB-B4 | 臺 | 1 | |
| 13 | 液壓油 | L-HL46號液壓油 | KG | 5 | |
| 14 | 電氣控制部件 | 調速器 | 調速范圍：90～1400r/min | 個 | 1 |
| 15 | 接近開關 | 個 | 2 | ||
| 16 | 其它配件 | 電磁閥連接線 | 根 | 1 | |
| 17 | 國標電源線 | 根 | 1 | ||
| 18 | 配套工具 | 螺絲刀 | 十字 | 把 | 1 |
| 19 | 活動鈑手 | 0-150mm | 把 | 2 | |
| 20 | 資料 | 實訓使用指導書 | 本 | 1 |
2.實訓裝置基本配置及功能
四、液壓傳動實驗箱實訓項目
1、用手動換向閥的換向回路
2、用O型換向閥的換向回路
3、壓力調定回路。
4、用減壓閥的減壓回路。
5、用溢流閥的調壓回路。
6、進油節流調速回路。
7、回油節流調速回路。
8、變量泵調速回路。
9、自動控制換向回路。
