一、概述
焊工是采用合適的焊接方式，合理的焊接工藝，適當?shù)暮附釉O(shè)備，采用同材質或不同材質的填充物，來將金屬或非金屬工件緊密連接的一個工種。所謂鉚工就是把板材、型材、線材、管材等通過焊接、鉚接、螺栓連接等加工方法制作成鋼結構的一種制作工藝?！°T工是金屬構件施工中的指揮者。按加工工藝又分為：放樣、號料、下料、成型、制作、校正、安裝等。

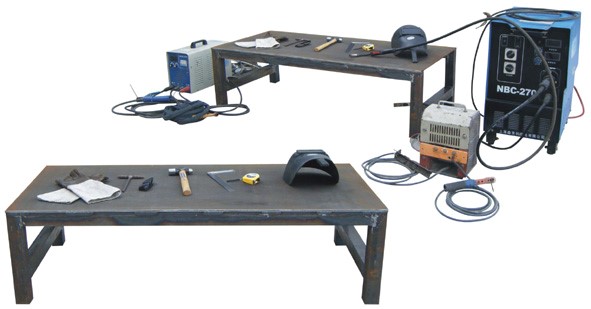

我公司生產的焊工、鉚工實操室成套設備，是把焊工工藝和鉚工工藝結合在一個平臺上技能訓練臺。模擬實際工廠企業對焊工和鉚工的技術要求，配備常用焊工、鉚工工具，讓學生自己動手操作，訓練工件鉚釘固定、裝配、安裝、維修、調試等技術，實訓設備占地面積小，操作方便，其是各大院校、職校、技校不可缺少的理想教學實訓設備。
職業技術院校焊工專業實訓室設備模擬現實生活中工廠、生產型企業對焊工的技術要求，配套各種常用焊工、鉚工工具，讓學生自己在焊工桌上進行動手操作，親手實踐訓練焊工工件固定、裝配、安裝、維修、調試等技術，并且學會在焊接工作臺上采用合適的焊接方式和焊接工藝，利用適當?shù)暮附釉O(shè)備，采用同材質或者不同材質填充物將金屬、非金屬工件進行連接。上海頂邦鉚工焊工實訓設備具有占地面積小，操作方便的優點，可以幫助學生更好地掌握焊工技能，以適應未來就業工作能力，從而提高競爭力，是各大院校、職校、技校不可缺少的理想教學實訓設備。
二、焊工技能訓練項目
焊工實訓室可進行培訓的具體焊工技能項目如下：
1、手工電弧焊的基本操作（平焊、立焊、橫焊）及仰焊的操作和其要領（利用用J507堿性焊條）
2、平角焊和立角焊的操作技術
3、常用金屬材料的焊接方法
4、熟練掌握氣焊和氣割的基礎操作技術
5、正確使用火焰的調整方法和火焰的應用范圍（碳化焰、中性焰、氧化焰）
6、掌握氬弧焊的引弧、送絲技術、具體的操作要點及參數調節、氬弧焊的應用范圍

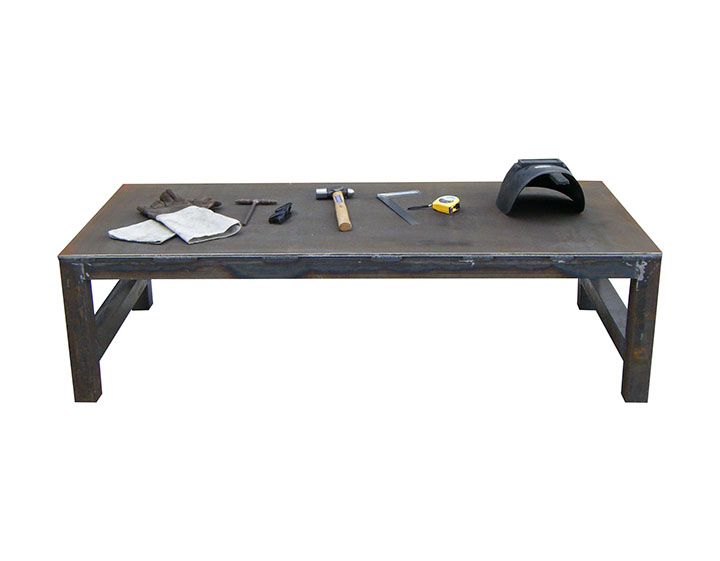

三、焊工桌、焊接工作地臺技術規格參數
【規格尺寸】1500×750×450， 操作臺面：1500×750×2.0
【材質】優質鍍鋅鋼板 17.5公斤
【桌架】1400×650×450，60×40金屬方管，壁厚≥1.5。
【說明】變形小，承重佳。與鋼架強攻螺絲固定。焊接或螺栓連接。四柱，四直梁，四橫梁。
一、配置清單：
| 序號 | 名稱 | 規格參數 | 單位 | 數量 |
| 1 | MIG保護焊機 | 1、體積小，重量輕，高效節能；2、高頻引弧，成功率高；3、焊接表面均勻美觀；4、適合焊接不銹鋼、合金鋼、碳鋼、銅及其它金屬材料。配件：氬弧焊槍W(xué)P17，接地電纜（帶接地夾）16mm?。 【輸入電源】380V 3PH 50Hz 【額定輸入電流】13A 【輸出空載電壓】36V 【空 載 率】35%250A 【焊絲規格】0.8-1.2 【焊絲盤規格】300mm15kg 【送絲速度】2-25M/min 【外形尺寸】80x48x69cm 【重 量】85kg | 臺 | 1 |
| 2 | 氬弧焊機 | 1、 采用先進的逆變技術，選用優質進口功率器件工作頻率高、體積小、重量輕； 2、采用脈寬控制技術； 3、采用過熱、過流、過壓、欠壓保護裝置； 4、高頻變壓器采用軟磁鐵氧體材料，損耗小，轉換率高，高效節能； 5、結構簡潔，工藝優良，耐用可靠，容易維護； 6、采用無源功率因數校正，功率校正因數高； 7、采用輸入電源缺相、欠壓、過壓裝置，焊機安全實用性更強。 【額定輸入電壓（V）】AC220V±15% 【輸入頻率（HZ）】50/60 【額定輸入電流（A）】43（手焊）/28（氬焊） 【額定輸出電壓（V）】28（手焊）/18（氬焊） 【額定輸出電流（A）】10-200 【空載電壓（V）】41 【起弧方式】高頻引弧 【負載持續率（%）】60 【推力調節】------- 【空載損耗（W）】40 【效率】80 【功率因素】0.73 【絕緣等級】F 【外殼防護等級】IP21S 【重量（KG）】8 【外形尺寸】395×153×301 | 臺 | 1 |
| 3 | 空氣等離子弧切割機 | 功能及特點:1、采用壓縮空氣，省去昂貴氣體，且工作安全可靠。2、切縫窄，切口光潔，工件不變形，板材利用率高。3、能切割不銹鋼，碳鋼，銅鋁等各種金屬板材。4、能在各種位置上進行任意形狀的切割。5、適用于車輛，造船，化工，鍋爐，食品，醫藥，廚房，環境等行業的機械加工。 【額定輸入電壓（V）】380V/50HZ（三相） 【額定輸入功率（KVA）】22.5 【最高空載電壓（V）】260 【工作電壓（V）】120 【額定輸出電流（A）】100 【額定暫載率（%）】60 【切割厚度】碳鋼：18；不銹鋼：15；銅及鋁：8 【外形尺寸】445×480×1020 【重量（KG）】118 | 臺 | 1 |
| 4 | 電焊機 | 小型交流焊機。抽頭式變壓器結構，適用于220V/380V兩種電壓。輸出繞組采用獨特的架空技術，散熱快，過載能力強。變壓器鐵芯采用高矽硅鋼片，損耗小、效率高。機體表面經過酸洗、磷化處理，靜電噴塑，漆膜光潔、堅固、耐腐蝕、不脫落。 【功率】15-20KVA 【額定輸入電壓】220/380V 【額定負載持續率】20% 【適用焊條直徑】2.5-3.2 【電流調節范圍】55-220A 【空載電壓】58V 【額定頻率】50HZ 【額定負載電壓】26V 【絕緣等級】F 【冷卻方式】自冷風冷 【重量】22-25kg | 臺 | 1 |
| 5 | 空氣壓縮機 | 超靜音、超潔凈、低能耗、干燥除菌、防銹噴涂、使用安全、操作簡便、時尚實用。 | 臺 | 1 |
| 6 | 臺鉆 | 【最大鉆孔直徑】16 【立柱直徑】70 【主軸最大行程】85 【主軸端錐度B】18/MT.2 【主軸轉速(r/min)】 480-2400/4 【工作臺面尺寸】 Φ310 【底座工作面尺寸】210×210 【主軸軸心線至立柱表面距離】192 【主軸下端至工作臺面距離】0-300 【主軸下端至底座工作面距離】470 【電動機(w)】550 【毛重/凈重】100/85 【包裝尺寸】80×42.4×96.2 | 臺 | 1 |
| 7 | 型材切割機 | 【功率】2.2KW 【電壓】≥380V 50Hz 【轉速(轉/分)】≥2850 【砂輪大?。╩m）】Φ直徑×厚度×Φ孔徑Φ400×3×Φ32 【相數】3 【工作定額(%)】100 【溫升(℃)】75 人體工程學設計的工程軟塑膠手柄，防滑，耐磨，操作更舒適；高效能強勁馬達,切割效率更高；穩固的鑄鐵底座，防震橡膠底腳，保證整機操作時平衡穩定；快速虎鉗鎖，固定工件，效率特高；工件固定板，可做45°傾斜，并可調教3個位置，以配合不同大小的材料。 | 臺 | 1 |
| 8 | 立式砂輪機 | 【功率】1.5KW 【電壓】380V 50Hz 【轉速(轉/分)】2850 【砂輪大?。╩m）】Φ直徑×厚度×Φ孔徑Φ250×25×Φ32 【相數】3 【工作定額(%)】40 【溫升(℃)】75 | 臺 | 1 |
| 9 | 臺式砂輪機（帶底座） | 純銅線電機能效高，動力強，使用壽命長；透明防護鏡，防塵的同時便于觀察；可調式星火擋板，根據砂輪的磨損調節位置;可調式刀架，便于操作者保持工件；雙砂輪對稱配置，利于機器運轉平穩，提高設備利用率 主要技術參數要求： 【電壓】220V / 380V 【功率】≥400W 【同步轉速】3000r/min 【砂輪尺寸】200?×20×?32mm 【砂輪安全線速度】35m/s 【工作制】S2(30min) | 臺 | 1 |
二、焊工工作桌臺及配套焊工工具
| 序號 | 名稱 | 規格參數 | 單位 | 數量 |
| 1 | 教師綜合工作臺 | 1600×800×800 | 張 | 1 |
| 2 | 焊鉚實訓桌 | 二工位實訓桌（適合實訓以及工廠實際生產） 【承重】大于1000KG 【規格】1500長×750寬×1500mm高（桌面800+防護網700） 【臺面】50毫米木板，凹形包覆2毫米厚鋼板。 【桌架立柱】4立柱，2.0厚鋼板折型，規格100×80×750 【桌架橫梁及加強梁】1.5厚鋼板折型規格100×40×1.5橫縱七梁，四加強筋。 【金屬抽屜】二只，厚度1.0鋼板折制。加厚型金屬滑三節道，承重力佳，帶鎖。 【防護網（工位隔離網）標準型】1500X700X30沖孔金屬鋼板，帶加強筋 【工作電源（選配）】國標5孔安全插座交流 220V，裝置于腿立柱。 | 張 | 10 |
| 3 | 焊接工作地臺 | 【規格】1500×750×450 【操作臺面】1500×750×2.0 【重量】優質鍍鋅鋼板 17.5公斤 【桌架】1400×650×450，60×40金屬方管，壁厚≥1.5。 變形小，承重佳。與鋼架強攻螺絲固定。焊接或螺栓連接。四柱，四直梁，四橫梁。 | 張 | 20 |
| 4 | 手電鉆（手槍鉆） | 220V | 把 | 10 |
| 5 | 磨光機（角磨機） | 常規：主軸直徑M10磨/切片直徑100毫米 FF-100A、輸入功率620瓦 | 把 | 10 |
| 6 | 鐵砧 | 11寸/30KG 260×160×170 工件整形 | 臺 | 5 |
| 7 | 游標卡尺 | 0-150 | 把 | 10 |
| 8 | 焊絲 | 2.0mm | 卷 | 1 |
| 0 | 鉆頭（麻花鉆） | 規格：Φ3、4、6、8、Φ5、Φ8.5、Φ10.2高速含鈷鉆頭 每樣一支/套 | 套 | 10 |
| 10 | 磨光片 | 片 | 100 | |
| 11 | 切割片 | 片 | 20 | |
| 13 | 電焊條 | 2.5 | 盒 | 10 |
| 14 | 電焊面罩（手持） | 個 | 10 | |
| 15 | 盔式面罩 | 個 | 10 | |
| 16 | 劃針 | 120 （鎢鋼頭） | 支 | 10 |
| 17 | 金屬直尺 （鋼尺） | 1000 | 把 | 10 |
| 18 | 直角尺 | 500mm | 把 | 10 |
| 19 | 角尺 | 0-150 | 把 | 10 |
| 20 | 卷尺 | 3米 | 把 | 10 |
| 21 | 鐵錘（奶子、羊角，六棱錘） | 1.5p 1P 每樣1把 3把/套 | 套 | 10 |
| 22 | 卯槍 | 把 | 20 | |
| 23 | 鉚釘 鋁 | 4×10 500只 | 盒 | 20 |
| 24 | 一字批 | 橡膠柄5×200 8寸 鉻鉬鋼 | 把 | 20 |
| 25 | 十字批 | 橡膠柄5×200 8寸 鉻鉬鋼 | 把 | 20 |
| 26 | 圓尺（圓度尺） | 個 | 1 | |
| 27 | 尖嘴鉗 | 6 寸 45#鋼 | 把 | 20 |
| 28 | 鋼絲鉗 | 6 寸 硬質合金 | 把 | 20 |
| 29 | 鐵皮剪刀 | 10寸 | 把 | 10 |
| 30 | 鋸弓（鋼鋸架） | 300 可調式 | 把 | 20 |
| 31 | 鋸條（鋼鋸條） | 300（粗齒、中齒、細齒） 盒/100支 每套各一盒 | 套 | 10 |
| 32 | 防紫外線眼鏡 | 玻璃 | 付 | 20 |
| 33 | 專用衣服 | 粗帆布 | 套 | 20 |
| 34 | 電焊手套 | 粗帆布 | 雙 | 20 |
| 35 | 專用鞋子 | 毛皮鞋 | 套 | 20 |
| 36 | 口罩 | 只 | 100 |
