中央空調仿真實訓設備一次深入的學習體驗

  歡迎來到中央空調仿真實訓設備的世界！在今天的快節奏生活中，舒適的室內環境對我們的日常生活至關重要。而中央空調仿真實訓設備作為一種先進的技術工具，可以幫助您打造理想的室內氛圍。無論您是學生、教育機構還是專業人士，這套設備都能為您提供一次卓越的學習和實踐體驗。

　　首先，讓我們來了解一下中央空調仿真實訓設備的特點和優勢。這套設備采用先進的模擬技術，能夠模擬真實的空調系統運行，包括空氣處理、制冷循環、控制系統等各個方面。通過這套設備，您可以學到空調系統的原理、組成部分以及運行過程，掌握相關的調試和維護技能。同時，設備還配備了實時監測和數據記錄功能，可以幫助您進行實時的性能分析和故障診斷，提高問題解決的效率。

　　想象一下，在這套中央空調仿真實訓設備前，您可以親自操作、調試和體驗真實的空調系統。您可以通過設備上的交互界面，調整溫度、濕度和風速，感受不同環境參數對室內舒適度的影響。您還可以學*到不同類型的空調系統，如中央空調、多聯式空調等，拓寬自己的知識領域。無論是從事相關行業的專業人士，還是對空調技術感興趣的愛好者，這套設備都能為您提供全面而深入的學習體驗。

　　最后，為了使學習更加生動和有趣，我們還提供了各種實踐案例和模擬場景。您可以根據實際情況，進行故障排除和維修操作，鍛煉自己的實踐能力。同時，我們還為您準備了豐富的學習資料和教學視頻，幫助您更好地理解和掌握相關知識。

　　中央空調仿真實訓設備給您帶來的不僅僅是學習，更是一次全方位的體驗。無論是教育機構還是個人用戶，我們都致力于為您提供最優質的產品和服務。現在就加入我們，開啟您的中央空調之旅吧！

一、概述

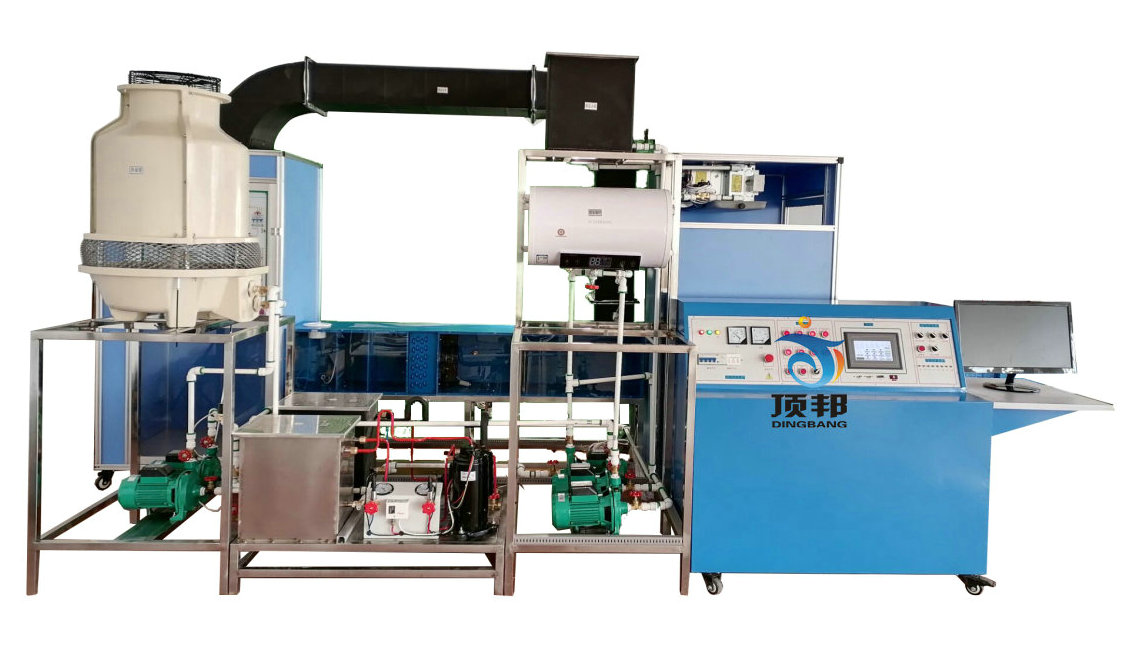

中央空調模擬控制實驗實訓裝置采用PLC控制可編程控制器+數據采集+力控組態軟軟件+數據采集模塊組成的多單元控制系統，在中央空調系統工業環境下的多種功能模塊組合控制方，是一種領先的空調技術，它可以實現空調系統的諸多優點，并且還能節省相當可觀的運行費用。中央空調系泵系統是一個密閉的閉路循環系統，他是一項可持續發展的建筑節能新技術。為便于人們了解、學習中央空調的基本原理、基礎知識，掌握其管理、維護及維修方法，本公司專業技術人員開發生產中央空調系列產品。
為了更好地滿足各大院校的教學需要，在原來開發的中央空調實驗設備的基礎上，配備了以太網交換機通訊接口，可直接與電腦連接，由電腦控制軟件控制整個實驗臺的運行，包括：總控臺啟動、制冷、制熱、制冷、制熱的溫度設定等。
二、特點
1、中央空調模擬控制實驗實訓裝置采用微型化結構不銹鋼結構，與真實中央空調結構一樣，分別有冷水系統，熱水系統、制冷系統、冷卻系統、集中式供水系統、集中式送風系統、模擬房間、冷卻水泵、制冷水泵、風機高速度系統、西門PLC1200系列控制器以太網交換機等組成。
2、中央空調模擬控制實驗實訓裝置控制系統由電腦自動控制，開發有自動控制上位機軟件，可自動控制大廳的溫度，濕度.監控大廳的溫度，送風壓力，風機功率1.1KW、風量1900～2500m3/h、風壓1200～950Pa。
*3、制冷主機上裝有制冷壓力變送器，可在上位機是實時顯示制冷高壓壓力、低壓壓力.設定有制冷泄負載閥，可很多的保護壓縮機的工業環境?？刂七^熱度。
4、運行工況演示板：安裝在實驗模擬房間的上部。
*5、控制系統由可編程控制器、數據采集、力控組態軟軟件+數據采集模塊組成的多單元控制系統，學習理解在工業環境下的多種功能模塊組合控制方法。控制器采用西門PLC1200系列6ES7214-1AG40-0XB0 DC/DC/DC可編程控制器，并加兩個模擬量采集模塊。系統具有手動和自動兩種控制方法控制，并且可通過以太網交換機上位機力控軟件監測系統運行工況，即系統中制冷狀態、制熱狀態、溫度大小、設備運行狀態等情況。通過PLC模擬量模塊采集溫度等相關系統參數對整個系統進行自控。通過對PLC程序編輯，可改變系統的控制過程。組態軟件借助于Windows 2000/XP多任務環境，是本系統的管理與調度的中心，實現對整個系統的集中管理、以及對整個樓宇的被控設備進行監測、調度、管理，實現設備的聯動控制。在不接對象時，還能完成中央空調電氣系統排故實訓
6、7寸屏上可顯測量顯示精度0.2FS±1,可測量壓縮機排氣溫度、壓縮機吸氣溫度、冷卻水出溫度、冷卻水進溫度，壓縮機排氣、冷凝出水、冷凝進水、冷卻塔出水、冷卻塔進水、冷凍水出、冷凍水進、鍋爐出水、鍋爐進水、房間溫度、大廳溫度。
*7、模擬量：由6ES7 231-4HD32-0XB0和15組測量系統，可測量：壓縮機吸氣溫度、縮機排氣、冷凝溫度、冷卻水出溫度、冷卻水進溫度，冷凝出水、冷凝進水、冷凍水出、冷凍水進、鍋爐出水、鍋爐進水、房間溫度、大廳溫度，制冷溫度、大廳濕度、風管壓力。
8、風壓測量：利用模擬量模塊可測量出風管風壓，配置有一個靜壓傳感 器。在上們機上顯示壓力值
*9、溫度、濕度測量：利用模擬量模塊可測量出房間溫度、濕度，配置有一個溫度、濕度傳感器。在上們機上顯示溫度、濕度值。電流型4-20MA/0-100HR/4-20MA
-40-8度/4-20MA。
10、配套有工業標準的量控制閥門：形式共板式。
11、中央空調風管：采用有工業與實際相結合的標準的共板風管，外加保溫板，法蘭是共板式連接方式
12、故障模擬，裝置擁有故障考核單元，故障可設定壓縮機、冷卻水泵。制冷水泵、電磁供水系統、制冷系統故障
13、控制臺配置及對象

三、技術參數
電源：三相五線 AC 380 /220V±10%  50Hz；
最大供冷量：7.5kW；
最大輸入總功率：6.5kW；
制冷額定功率：7.5.kW；
最大堵轉電流：50A；
制熱額定功率：2.0kW；
額定輸入電流：7A；
循環風量：700m3/h；
制冷劑：R22；
漏電動作電流：≤30mA；
噪聲：35－40dB（A）；
安全保護措施：具有過壓、過流、過載、漏電、接地四種保護措施，符合國家相關標準
尺寸：5000MM*3000MM*2500MM
控制臺：1600*700*1200MM

四、系統結構
1、主機系統
主機系統：由一臺2P冷水機組為整機提供冷源，在夏季為空調提供冷媒水，其組成由制冷壓縮機、高低壓力表、高低壓保護開關、冷凝器、儲液罐、電磁閥、液視鏡、膨脹閥及毛細管、蒸發器、壓力變送器、水箱組成等組成
管道低壓部分為藍色,高壓部分為紅色，便于實訓教學，可在主機上模擬制冷系統故障，如：制冷劑過多，流量過小，壓縮機堵塞、膨脹的調節，壓力保護等工作實驗和操作。

2、冷卻水系統
冷卻水系統為主機提供對外散熱，保持壓縮機冷凝器恒定在標準的冷凝溫度上，確保主機的制冷效果不變。
冷卻水系統由玻璃鋼冷卻塔、冷凝水箱，2臺冷卻水泵、風機等組成的冷卻水系統等組成.
管道為可拆式，每個接口只需要用手便可折裝，便于實訓教學，可在冷卻水模塊上模擬制冷系統故障，如：水流量過小、風機不工作、冷凝器溫度過高，壓力保護等工作實驗和操作。

3、冷媒水系統
冷媒水系統為整個空調系統包括大廳、房間，風管提供5-10度的冷凍水，通過風機和風管在房間和大廳中進行熱交換。
冷媒水系統由、蒸發水箱，2臺冷媒水泵、風機、表冷器、風機盤管、等組成的冷卻水系統等組成
管道為可拆式，每個接口只需要用手便可折裝，便于實訓教學，可在冷等水模塊上模擬制冷系統故障，如：水流量過小、風機不工作、蒸發溫度過低、結冰、壓力保護等工作實驗和操作。

4、制熱系統
制熱系統為整個空調系統包括大廳、房間，風管提供30-60度的熱水，通過風機和風管在房間和大廳中進行熱交換。
制熱系統由、熱水鍋爐、1臺冷熱水水泵、風機、表冷器、風機盤管、等組成的冷卻水系統等組成
管道為可拆式，每個接口只需要用手便可折裝，便于實訓教學，可在冷等水模塊上模擬制冷系統故障，如：水流量過小、風機不工作、蒸發溫度過低、結冰、壓力保護等工作實驗和操作。

5、模擬房間、大廳
5.1制冷（制熱）系統為整個空調系統包括大廳、房間，風管提供5-10 (30-60)度的熱水，通過風機和風管在房間和大廳中進行熱交換。
*5.2系統由、熱水鍋爐、冷熱水水泵、風機、表冷器、風機盤管、房間、大廳、送風機
回風機、新風系統、風柜、風閥、不銹鋼加濕器、濕度傳感器、壓差感器、共板風管好等組成的冷卻水系統等組成
*5.3風管：采用標準式共板風管.設置有加濕，加熱處理。
*5.4風柜: 采用標PVR保溫板制作，靜電噴涂，正面為透明化設計，可直觀看到內部結構，設置有回風風機、新風風機、送風風機、風控制閥門、可演示風系統的工作原理和等工作實驗和操作。
*模擬房間上安裝有一套運行工況演示板

五、實訓內容
1、認識中央空調的結構及設備的實訓；
2、中央空調啟動和停止的實訓；
3、中央空調的運行、調節操作實訓；
4、對中央空調的運行工況及各運行參數進行檢測實訓；
5、西門子系1200系列對可編程控制器PLC進行高級編程及PLC的安裝接線調試進行實訓；
6、實時監控等實訓；
7、組態技術應用實訓：采用組態技術實現對中央空調運行進行動畫顯示，運行數據顯示、實時監控、組態等功能；
8、遠程控制實訓；
9、網絡的安裝及設置實訓；
10、西門子系1200系列傳感器及變送器安裝和使用實訓。
11、觸摸屏實訓
12、西門子系1200系列PLC通信使用
13、中央空調冷卻水系統的控制維護
14、中央空調冷凍水系統控制維護
15、中央空調網絡控制原理
16、工業數據系統的采集控制
17、網絡路由器的應用
18、PLC+模擬量*觸摸屏的應用
19、PLC+模擬量*觸摸屏+工業數據系統模擬組合應用
20、學習理解在工業環境下的多種功能模塊組數據配對
21、學習理解在工業環境下的多種功能模塊組合編程
