《標準零件》實測繪圖訓練裝置（配套教學型）
一、產品特點
1、項目實際化：以實際標準零件為訓練對象；
2、功能系統化：看圖找標準零件、標準零件測量、標準零件繪圖三位一體的訓練模式；
由簡單標準零件到復雜標準零件的訓練過程。
3、學生大眾化：小型、組合、便攜式訓練裝置，兩三人一組，讓盡可能多的學生獲得
充分的訓練機會
4、教學標準化：配套的訓練指導書，教和學都十分方便、教學效果顯著；
5、管理便利化：零件、測量工具及指導書均放在一個精制的箱子里，管理十分方便。
二、產品參數
| 《標準零件》實測繪圖訓練組合裝置 | |||
| 項 目 | 參 數 | 項目 | 參 數 |
| 外形尺寸 | 40×30×7cm | 重量 | 5(kg) |
|

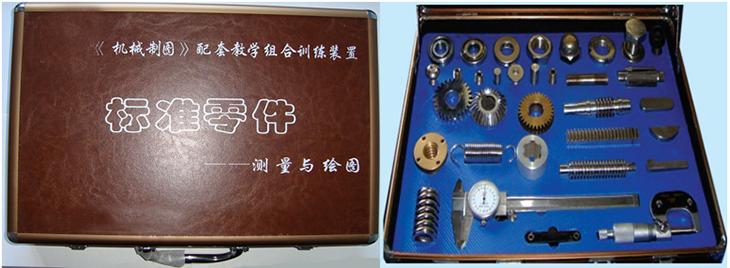

標準零件 （30件/套） |
軸承零件：深溝球軸承、圓錐滾子軸承、推力球軸承 螺栓零件：外六角螺栓、內六角螺栓測繪、雙頭螺栓 螺釘零件：圓頭螺釘、沉頭螺釘、緊定螺釘1、緊定螺釘1 螺母零件：外六角螺母、球頭六角螺母、圓螺母 墊圈零件：平墊圈、彈簧墊圈 鍵銷零件：平鍵、半圓鍵、矩形外花鍵、矩形內花鍵、圓柱銷、圓錐銷 齒輪零件：圓柱齒輪、齒條、圓錐齒輪、蝸桿、渦輪 彈簧零件：壓縮彈簧、拉伸彈簧 | ||
| 測量工具 | 游標卡尺、外徑千分、螺紋樣板 | 類 型 | 便攜組合式(檢測零件、測量工具、標準圖紙及指導書均放在一個精制的綜色箱子里) |
| 教學資料 |
1、實訓指導書及實訓報告（含電子稿）； 2、配套教材（機械工業出版社、羅冬平教授主編）、電子課件、教學大綱與教案、現場演示 3、免費培訓2－3名老師。 4、模擬仿真微課教學訓練系統軟件。 | ||
|
教學軟件 （機電工程課程虛擬仿真教學系統） |
1、《制圖》微課教學系統； 2、《制圖》實訓虛擬仿真教學系統； 3、課程資源包（含指導書、實訓報告、配套教材、PPT課件、教學大綱、教案、習題集、實訓教學錄像） | ||
三、產品功能
| 訓練模式 | 訓練內容 |
|
1、看圖找零件訓練； 2、零件測繪訓練； 3、零件投影繪圖訓練。 |
訓練一 軸承零件測繪訓練 訓練二 螺栓零件測繪訓練 訓練三 螺釘零件測繪訓練 訓練四 螺母零件測繪訓練 訓練五 墊圈零件測繪訓練 訓練六 鍵銷零件測繪訓練 訓練七 齒輪零件測繪訓練 訓練八 彈簧零件測繪訓練 |
