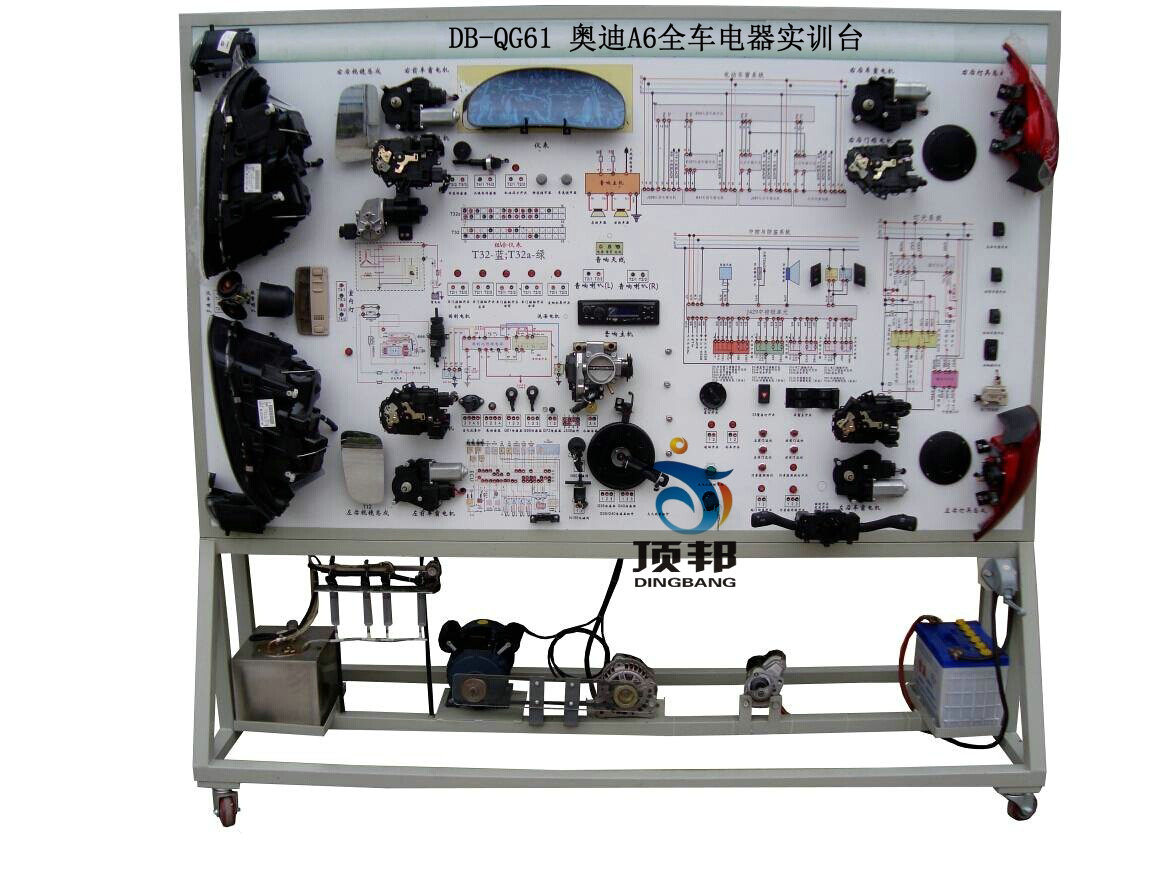

DB-QG61 奧迪A6全車電器實訓臺
該設備采用大眾奧迪A6 整車電器實物為基礎，充分展示汽車發動機防盜系統、儀表系統、燈光系統、雨刮系統、喇叭系統、點火系統、電動車窗系統、電動門鎖、音響系統、起動系統和充電系統等汽車電器各系統的組成結構和工作過程。
適用于學校對整車電器理論和維修實訓的教學需要。
二、功能特點
1.真實可運行的汽車整車電器系統，充分展示汽車整車電器系統的組成結構。
接通電源，操縱示教板上的各種電器開關、按鈕、真實演示汽車發動機電控系統、儀表系統、燈光系統、雨刮系統、喇叭系統、點火系統、電動車窗系統、電動門鎖、音響系統、起動系統和充電系統等汽車電器各系統的工作過程。
2.設備面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車整車電器各系統的工作原理。
3.示教板面板上安裝有檢測端子，可直接在面板上檢測汽車整車電器各系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4.設備面板上安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機控制單元、組合儀表、舒適系統單元等進行ECU編碼查詢、讀取故障碼、清除故障碼、讀取數據流、執行元件測試、參數設定、波形分析、鑰匙匹配等自診斷功能。
5.設備面板部分采用面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置。
三、技術規格
外形尺寸（約）：2080×700×1900mm(長×寬×高)
動力電源：三相四線(或三相五線)380V±10% 50Hz
工作電壓：直流12V
工作溫度：-40℃～+50℃
三相異步電動機
型 號：YT 100L1-4
電壓：AC 220V/380V
功率：2.2KW
轉速：1420r/min
顏色：7032
鋼管：40*40*3mm
機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：100*60mm
四、基本配置（每臺）
| 序號 | 名 稱 | 規格型號 | 單位 | 數量 |
| 1 | 示教板面板 | 裝有各種檢測端子以及彩色電路圖 | 套 | 1 |
| 2 | 發動機控制電腦(ECU) | 原車 | 套 | 1 |
| 3 | 診斷座 | 原車 | 個 | 1 |
| 4 | 點火開關 | 原車 | 個 | 1 |
| 5 | 組合儀表 | 原車 | 套 | 1 |
| 6 | 組合開關 | 原車 | 套 | 1 |
| 7 | 左右前大燈總成 | 原車 | 套 | 1 |
| 8 | 左右前霧燈 | 原車 | 套 | 1 |
| 9 | 左右轉向燈 | 原車 | 套 | 1 |
| 10 | 左右轉向邊燈 | 原車 | 套 | 1 |
| 11 | 左右組合尾燈 | 原車 | 套 | 1 |
| 12 | 牌照燈 | 原車 | 套 | 1 |
| 13 | 高位剎車燈 | 原車 | 個 | 1 |
| 14 | 燈光開關 | 原車 | 套 | 1 |
| 15 | 剎車燈開關 | 原車 | 套 | 1 |
| 16 | 倒車燈開關 | 原車 | 套 | 1 |
| 17 | 危險燈開關 | 原車 | 套 | 1 |
| 18 | 線束 | 套 | 1 | |
| 19 | 雨刮總成 | 原車 | 套 | 1 |
| 20 | 雨刮控制器 | 原車 | 個 | 1 |
| 21 | 噴水電機 | 原車 | 套 | 1 |
| 22 | 噴水壺 | 原車 | 套 | 1 |
| 23 | 喇叭 | 原車 | 個 | 2 |
| 24 | 喇叭繼電器 | 原車 | 個 | 1 |
| 25 | X觸點繼電器 | 原車 | 個 | 1 |
| 26 | 霧燈繼電器 | 原車 | 個 | 1 |
| 27 | 無分電器點火系統 | 含點火器總成、火花塞、曲軸位置傳感器 | 套 | 1 |
| 28 | 模擬噴油嘴指示燈 | 套 | 1 | |
| 29 | 燃油泵繼電器 | 原車 | 個 | 1 |
| 30 | 燃油泵指示燈 | 原車 | 個 | 1 |
| 31 | 曲軸位置傳感器及信號輪 | 原車 | 套 | 1 |
| 32 | 電動窗主開關 | 原車 | 套 | 1 |
| 33 | 左右前車門電腦 | 原車 | 個 | 1 |
| 34 | 舒適電腦 | 原車 | 個 | 1 |
| 35 | 右前門鎖電機 | 原車 | 套 | 1 |
| 36 | 左右后電動窗電機 | 原車 | 套 | 1 |
| 37 | 左右后電動窗開關 | 原車 | 套 | 1 |
| 38 | 左右后門鎖電機 | 原車 | 套 | 1 |
| 39 | 汽車音響總成 | 原車 | 套 | 1 |
| 40 | 揚聲器 | 6"，200W | 對 | 1 |
| 41 | 起動機總成 | 原車 | 臺 | 1 |
| 42 | 發電機總成 | 原車 | 臺 | 1 |
| 43 | 三相異步電動機 | YT 100L1-4 | 臺 | 1 |
| 44 | 蓄電池 | 12V 45Ah | 臺 | 1 |
| 45 | 保險絲盒 | 個 | 1 | |
| 46 | 電源總開關 | 50A | 個 | 1 |
| 47 | 移動臺架(帶自鎖腳輪裝置) | 2080×700×1800mm(長×寬×高) | 臺 | 1 |
| 48 | 故障模擬與排除裝置 | 套 | 1 | |
| 49 | 教師手冊 | 套 | 1 | |
| 50 | 合格證與保修卡 | 套 | 1 |
