DB-MX07機械制圖教學模型
(根據夏華生主編的《機械制圖》第二版一書制作）

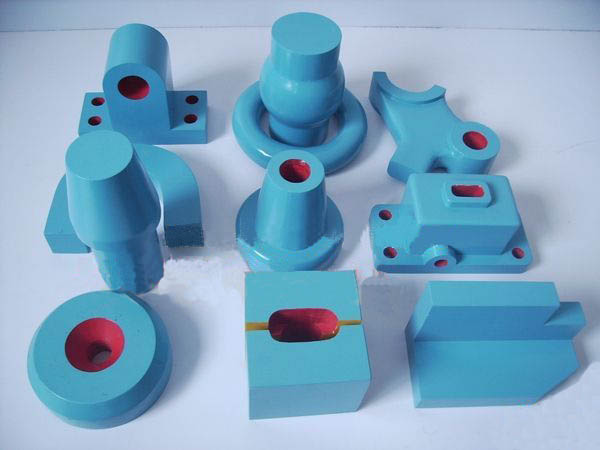

機械制圖教學模型是大中專院校、職技校教學示教、測繪、實習用，以教材中原件實物圖表做成模型，可拆組合（并有裝配組件）、采用硬質塑料，用高級油漆噴涂制作，外形美觀。剖切鮮明、不易變形，投影箱用有機玻璃、五夾板制作，可展組合。
|
貨號 |
圖號 |
產 品 名 稱 |
單位 |
金額（元） |
備注 |
|
AG01 |
4-2 |
中心投影法 |
只 |
100 |
有機立模 |
|
AG02 |
4-3 |
平行投影法 (2 件 ) |
套 |
151 | |
|
AG03 |
4-4 |
多面正投影 |
只 |
195 |
20cm×20cm
透明有機玻璃
投影箱活動演示 |
|
AG04 |
4-10 |
三視圖的形成 |
只 |
195 | |
|
AG05 |
5-2 |
點的三面投影 |
只 |
162 | |
|
AG06 |
5-9 |
一般位置直線的投影 |
只 |
168 | |
|
AG07 |
5-11 |
用直角三角形法求線段實長與三個投影面傾角 |
只 |
200 | |
|
AG08 |
5-14 |
平行兩線的投影 |
只 |
160 | |
|
AG09 |
5-16 |
相交兩直線的投影 |
只 |
160 | |
|
AG10 |
5-17 |
交叉兩直線的投影 |
只 |
153 | |
|
AG11 |
5-35 |
用輔助線法求直線與磁面的貫穿點 |
只 |
110 | |
|
AG12 |
5-36 |
利用投影的積聚性求直線與平面的貫空點 |
只 |
120 | |
|
AG13 |
5-37 |
利用投影的積聚性求兩平面的交線 |
只 |
133 | |
|
AG14 |
5-38 |
用輔助法求直線與平面的交線 |
只 |
195 | |
|
AG15 |
5-39 |
求兩個一般位置平面的交線 |
只 |
158 | |
|
AG16 |
5-40 |
求作四棱柱與側垂面的交線 |
只 |
120 | |
|
AG17 |
5-42 |
交換發 V 面的點的投影變換 |
只 |
162 | |
|
AG18 |
5-43 |
交換 H 面的點的投影變換 |
只 |
162 |
透明有機投影箱 |
|
AG19 |
5-44 |
二次換面法 |
只 |
178 | |
|
AG20 |
5-44 |
用換面法求一般位置線段的實長和傾角 |
只 |
162 | |
|
AG21 |
5-46 |
一般位置直線變換成投影面垂直線 |
只 |
178 | |
|
AG22 |
5-47 |
一般位置平面形變換成投影面垂直面 |
只 |
170 | |
|
AG23 |
6-2 |
正六棱柱的三視圖 |
只 |
190 |
20cm×20cm
透明有機玻璃
投影箱活動演示 |
|
AG24 |
6-4 |
正三棱柱的三視圖 |
只 |
195 | |
|
AG25 |
6-5 |
四棱臺的三視圖 |
只 |
195 | |
|
AG26 |
6-6 |
四棱柱穿孔的三視圖 |
只 |
195 | |
|
AG27 |
6-6 |
三棱錐切口的三視圖 |
只 |
200 | |
|
AG28 |
6-9 |
圓柱的三視圖 |
只 |
177 | |
|
AG29 |
6-11 |
圓柱上的切凹槽的畫法 |
只 |
200 | |
|
AG30 |
6-12 |
圓錐的三視圖 |
只 |
195 | |
|
AG31 |
6-16 |
圓球的三視圖 |
只 |
200 | |
|
AG32 |
6-19 |
半圓球切割凹槽的三視釁 |
只 |
195 |
20cm×20cm 透明有機玻璃 投影箱活動演示 |
|
AG33 |
6-21 |
圓環面上點的投影 |
只 |
205 | |
|
AG34 |
8-3 |
斜切四棱錐 |
只 |
101 |
塑料立模 |
|
AG35 |
8-4 |
斜切圓柱 |
|
| |
|
AG36 |
表 8-2 |
圓錐截交線 |
只 |
180 |
有機立模 |
|
AG37 |
8-7 |
圓臺開槽 |
只 |
104 | |
|
AG38 |
8-8 |
球的截交面 |
只 |
110 |
塑
料
立
模 |
|
AG39 |
8-9 |
頂尖 |
只 |
123 | |
|
AG40 |
9-2 |
兩圓柱正交 |
只 |
78 | |
|
AG41 |
9-3 |
兩圓柱偏交 |
只 |
78 | |
|
AG42 |
9-6 |
圓柱與圓錐正交 |
只 |
85 | |
|
AG43 |
9-7 |
圓柱與半球相交 |
只 |
149 | |
|
AG44 |
9-8 |
圓錐臺與球相交 |
只 |
149 | |
|
AG45 |
9-9 |
圓柱與圓錐斜交 |
套 |
140 | |
|
AG46 |
9-10 |
相貫線的特殊情況 (3 件 ) |
套 |
208 | |
|
AG47 |
9-11 |
相貫線的特殊情況 (4 件 ) |
只 |
305 | |
|
AG48 |
10-1 |
組合體的形體分析 ( 軸承座 ) |
只 |
93 | |
|
AG49 |
10-2 |
表面不平齊 |
只 |
108 |
塑
料
立
模 |
|
AG50 |
10-3 |
表面平齊 |
只 |
108 | |
|
AG51 |
10-4 |
表面相切 |
只 |
108 | |
|
AG52 |
10-5 |
圓弧面相切 |
只 |
91 | |
|
AG53 |
10-6 |
機座 |
只 |
125 | |
|
AG54 |
10-8 |
軸承座 |
只 |
118 | |
|
AG55 |
10-16 |
機座 |
只 |
133 | |
|
AG56 |
10-18 |
組合體 |
只 |
110 | |
|
AG57 |
10-19 |
搖臂 |
只 |
105 | |
|
AG58 |
10-21 |
底架 |
只 |
119 | |
|
AG59 |
10-24 |
接頭 |
只 |
100 | |
|
AG60 |
11-2 |
接頭展開 |
只 |
113 | |
|
AG61 |
11-5 |
斜截面棱柱管的展開 |
只 |
78 | |
|
AG62 |
11-6 |
斜口圓管的展開 |
只 |
78 | |
|
AG63 |
11-7 |
四棱臺管的展開 |
只 |
87 | |
|
AG64 |
11-8 |
正圓錐管的展開 |
只 |
87 | |
|
AG65 |
11-9 |
斜口圓錐管的展開 |
只 |
100 | |
|
AG66 |
11-10 |
異徑直角三通管的展開 |
只 |
180 |
二號示教板 配實物模型 |
|
AG68 |
11-11 |
1/4 圓環面彎管接頭的表面展開 |
只 |
195 | |
|
AG69 |
11-12 |
上圓下方變形接頭 |
只 |
90 |
有機模型 |
|
AG70 |
11-13 |
正螺旋面 |
只 |
100 | |
|
AG71 |
12-2 |
局部視圖 |
只 |
123 |
塑
料
立
模 |
|
AG72 |
12-3 |
支架 |
個 |
100 | |
|
AG73 |
12-6 |
旋轉視圖 |
個 |
115 | |
|
AG74 |
12-7 |
機件全剖 |
個 |
122 | |
|
AG75 |
12-10 |
30 °或 60 °剖面線 |
個 |
122 | |
|
AG76 |
12-13 |
旋轉剖 |
個 |
132 | |
|
AG77 |
12-14 |
旋轉剖示一 |
個 |
95 | |
|
AG78 |
12-15 |
旋轉剖示二 |
個 |
113 | |
|
AG79 |
12-16 |
階梯剖 |
個 |
123 | |
|
AG80 |
12-18 |
復合劑 |
個 |
132 |
塑
料
模
型 |
|
AG81 |
12-19 |
復合劑 |
個 |
132 | |
|
AG82 |
12-20 |
斜剖 |
個 |
115 | |
|
AG83 |
12-21 |
半剖 |
個 |
142 | |
|
AG84 |
12-23 |
局部剖 |
個 |
134 | |
|
AG85 |
12-26 |
局部剖視示例三 |
個 |
108 | |
|
AG86 |
12-27 |
剖視圖中再作一次局部剖 |
個 |
153 | |
|
AG87 |
12-34 |
肋板剖切 |
個 |
111 | |
|
AG88 |
12-35 |
輪幅剖切 |
個 |
154 | |
|
AG89 |
12-36 |
十字筋剖切 |
個 |
100 | |
|
AG90 |
12-37 |
均布孔和肋 ( 二件 ) |
套 |
133 | |
|
AG91 |
12-43 |
滾花零件 |
只 |
78 | |
|
AG92 |
12-51 |
四通管 |
只 |
116 | |
|
AG93 |
12-53 |
支架 |
只 |
133 | |
|
AG94 |
12-55 |
箱體 |
只 |
278 |
塑料模型 |
|
AG95 |
13-4 |
尾架體 |
臺 |
520 | |
|
AG96 |
13-85 |
汽車變速箱蓋 |
只 |
315 | |
|
AG97 |
15-1 |
壓力表開關 |
臺 |
629 |
全透明有機立模 |
|
AG98 |
15-2 |
行程氣閥 |
臺 |
778 | |
|
AG99 |
15-3 |
減速器 (1:1) |
臺 |
784 | |
|
AG100 |
15-10 |
三星輪系 |
臺 |
320 | |
|
AG101 |
15-25 |
潤滑油泵 |
臺 |
630 | |
|
AG102 |
15-26 |
分配閥 |
臺 |
620 |
