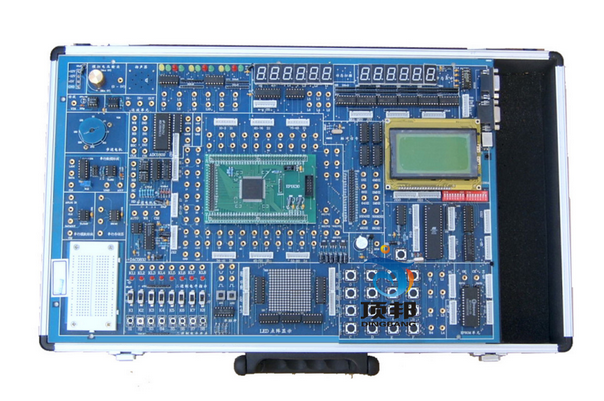

DB-E801 EDA實驗箱
一、產品特點
（1）該系統采用“主板（基本實驗系統）+適配板（下載板）”的雙板式結構，配置靈活，適配板可選配Altera、Lattice、Xilinx等多家國際著名的PLD公司大部分ISP或現場配置的CPLD/FPGA進行編程下載，包括可對不同工作電壓CPLD/FPGA的編程，且在編程中無須做任何跳線切換即能自動識別主系統上的芯片，安全可靠，適合學生高密度的實驗操作。
（2）該系統提供良好的混合電壓（MV）兼容功能，具備了5V、3.3V、2.5V、1.8V不同芯核電壓的CPLD/FPGA器件編程下載和實驗開發的全兼容功能。因此，用戶可避免單5V的EDA實驗系統過時淘汰之慮。
（3）該系統可編程PLD器件與實驗?zāi)K的連接全部采用自主連線，在PLD器件有限資源條件下，最大限度的連接上盡可能多的輸入輸出器件和實驗?zāi)K?？赏耆珴M足從簡單數字電路到復雜數字系統的設計實驗。且PLD資源完全開發，也可借助該開發系統完成相關開發項目。
（4系統配有單片機管理系統和128*64LCD,實時提供相關信息。用戶可根據需要對管理信息修改。
二、實驗系統的硬件配置：
（1）主板可與多種下載板相適配，基本配置為Altera 1K30,其他下板選配（見下表）； （2） 6位動態掃描顯示電路；（3） 6位靜態鎖存顯示電路； （4） 12位發光二極管顯示電路； （ 5） 8位二檔開關及其電平指示電路； （6） 8位按鍵開關電路；（ 7）2位脈沖開關電路； （8） 電子音響模塊； （9） 16*16 LED點陣顯示模塊；（10） 128*64 LCD的液晶顯示模塊；（11） A/D 0809轉換器模塊；（12） D/A 0832轉換器模塊；（13）時鐘信號源：4MHZ、2MHZ、1MHZ、500KHZ、8KHZ、4KHZ、1024HZ、64HZ、8HZ、1HZ； （14）MCS-51單片機總線接口電路； （15） 40芯I/O擴展接口；（16） 一個5V蜂鳴器；（17） 一個四相步進電機； （18） 一個4*4小鍵盤；（19） 配有存貯器EPROM27256；（20）一個RS232接口；（21）一個VGA接口；（22）一個PS/2（鍵盤、鼠標）接口；
三、實驗項目
<一>基本實驗：
（ 1）七人表決器； （2）四位加法器；（3）BCD碼加法器；（ 4）格雷碼變換器；（5）四位并行乘法器；（6）觸發器； （7）用ABEL語言設計74LS160功能模塊計數器； （8）多模加減計數器； （9）可控脈沖發生器；（10）簡易數碼鎖；（11）英語字母顯示實驗；（12）八位乘法器；（13）序列檢測器；（14）可變模16位加法計數器；（15）正負脈沖數控調制發生器；（16）秒表。
<二>模塊實驗：
（1）A/D 0809模數轉換器實驗； （2）D/A 0832數模轉換器實驗；（3）步進電機控制實驗； （4）16*16 LED點陣顯示實驗；（5）電子時鐘實驗；（6）數碼管靜態顯示實驗；（7）VGA接口彩條信號實驗；（8）4*4鍵盤擴展實驗；（9）128*64 LCD液晶顯示實驗；（10）電子音樂演 奏實驗；（11）RS232串口發送實驗（SEND）；（12）RS232串口接收實驗（RECEIVE）；（13）PS/2鍵盤接口邏輯設計；（14）單片機總線接口實驗；（15）異步串口通訊（UART）
<三>數字系統設計：
（1）數字鐘；（2）頻率計；（3）.交通燈；（4）數字鎖；（5）出租車計費器；（6）搶答器；（7）自動電梯；（8）彩燈控制器等。
下載卡表：
| 序號 | 型號 | 容量 | （元） | 備注 |
| 1 | EP1K30TC144 | 30000 | 標配 | |
| 2 | EP1K100QC208 | 100000 | 980 | 選配 |
| 3 | EP1K10QC208 | 10000 | 780 | 選配 |
| 4 | F10K10LC84 | 10000 | 950 | 選配 |
| 5 | EPM7128LC84 | 2500 | 880 | 選配 |
| 6 | LC4256V75T100 | 10000 | 780 | 選配 |
| 7 | LC4256V75T144 | 10000 | 780 | 選配 |
| 8 | LC4256V75T176 | 10000 | 780 | 選配 |
| 9 | F1032E-84 | 6000 | 780 | 選配 |
| 10 | XCS10PC84 | 10000 | 880 |
選配 |
