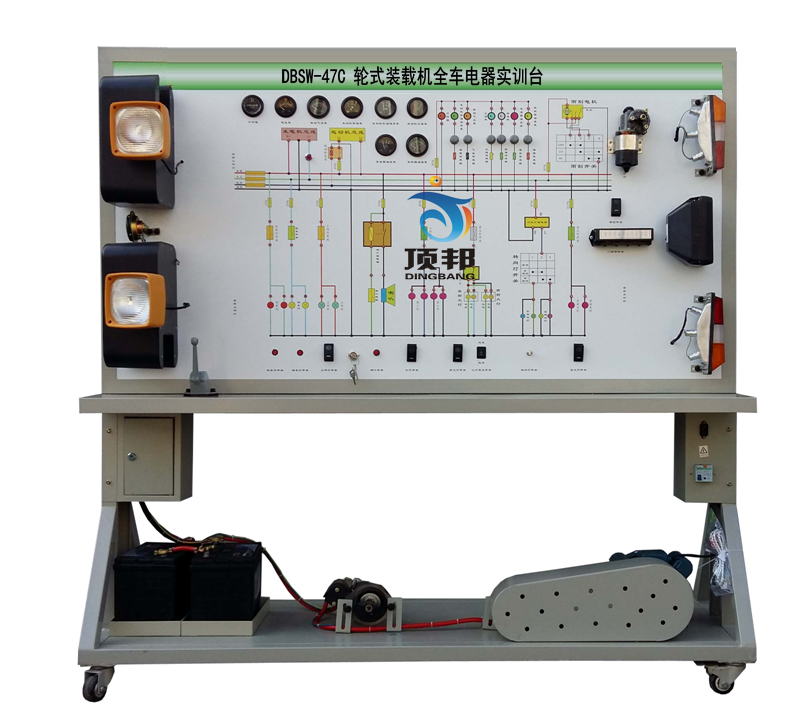

- DBSW-47C 輪式裝載機全車電器實訓臺
一、產品簡介
該液壓挖掘機全車電器實訓臺采用ZC50輪式裝載機整車電器實物為基礎，充分展示儀表系統、燈光系統、雨刮系統、喇叭系統、發動機電器系統、起動系統和充電系統等電器各系統的組成結構和工作過程。
適用于學校對ZC50輪式裝載機整車電器理論和維修實訓的教學需要。二、功能特點
1.真實可運行的整車電器系統，充分展示整車電器系統的組成結構。
接通電源，操縱示教板上的各種電器開關、按鈕、真實演示儀表系統、燈光系統、雨刮系統、喇叭系統、發動機電器系統、起動系統和充電系統等電器各系統的工作過程。
2.設備面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析整車電器各系統的工作原理。
3.面板上安裝有檢測端子，可直接在面板上檢測整車電器各系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4.設備面板部分采用面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置。
三、技術規格
外形尺寸（約）：1740×650×1700mm(長×寬×高)
動力電源：三相四線(或三相五線)380V±10% 50Hz
工作電壓：直流24V
工作溫度：-40℃～+50℃
三相異步電動機
型 號：YT 100L1-4
電壓：AC 220V/380V
功率：2.2KW
轉速：1420r/min
顏色：7032
鋼管：40*40*3mm
機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：100*60mm
四、基本配置（每臺）
序號 名 稱 規格型號 單位 數量 1 面板 裝有各種檢測端子以及彩色電路圖 套 1 2 點火開關 個 1 3 組合儀表 原車 套 1 4 組合開關 原車 套 1 5 左右前大燈總成 原車 套 1 6 左右前霧燈 原車 套 1 7 左右轉向燈 原車 套 1 8 左右轉向邊燈 原車 套 1 9 左右組合尾燈 原車 套 1 10 牌照燈 原車 套 1 11 燈光開關 原車 套 1 12 剎車燈開關 原車 套 1 13 倒車燈開關 原車 套 1 14 危險燈開關 原車 套 1 15 線束 套 1 16 雨刮總成 原車 套 1 17 雨刮控制繼電器 原車 個 1 18 噴水電機 原車 套 1 19 噴水壺 原車 套 1 20 喇叭 原車 個 2 21 喇叭繼電器 原車 個 1 22 霧燈繼電器 原車 個 1 23 起動機總成 原車 臺 1 24 發電機總成 原車 臺 1 25 三相異步電動機 YT 100L1-4 臺 1 26 蓄電池 臺 2 27 保險絲盒 個 1 28 電源總開關 50A 個 1 29 移動臺架(帶自鎖腳輪裝置) 1740×650×1700mm(長×寬×高) 臺 1 30 故障模擬與排除裝置 套 1 31 教師手冊 套 1 32 合格證與保修卡 套 1
友情提示：
1、貨品驗收：閣下收貨時請檢查輪式裝載機全車電器實訓臺的貨品外觀，核實輪式裝載機全車電器實訓臺的數量及配件，拒收處于受損狀態的輪式裝載機全車電器實訓臺；
2、質保：頂邦將為閣下提供輪式裝載機全車電器實訓臺產品說明書內的質保條件和質保期，在質保范圍內提供對輪式裝載機全車電器實訓臺的免費維修，超出條件承諾時提供對輪式裝載機全車電器實訓臺的有償維修；
3、退換貨：閣下單方面原因?qū)е碌妮喪窖b載機全車電器實訓臺選型錯誤或輪式裝載機全車電器實訓臺購買數量錯誤，造成輪式裝載機全車電器實訓臺的退換貨要求，將不被接受；
4、貨期：輪式裝載機全車電器實訓臺的發貨期為參考值，如您需要了解輪式裝載機全車電器實訓臺的精確貨期，請與頂邦的銷售人員聯系；
5、如閣下對輪式裝載機全車電器實訓臺有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關輪式裝載機全車電器實訓臺的咨詢。
