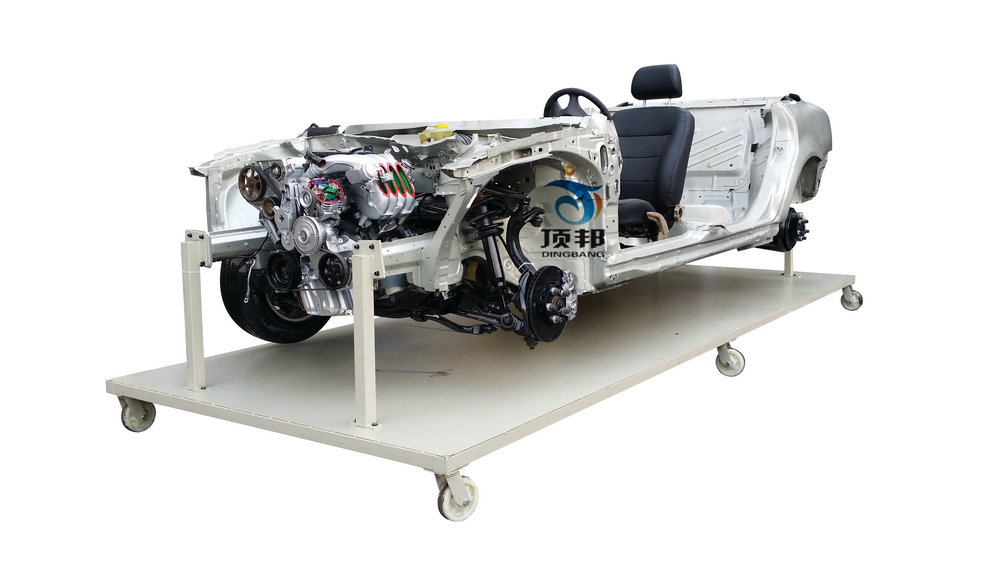

DB-7020汽車整車構造與傳動實訓臺（前驅）


發動機型式：前輪驅動、4沖程、4缸、水冷、直列、2000CC、單頂置凸輪軸、汽油機、電子控制。本產品展示乘用車發動機、離合器、變速器、后半軸及輪胎的動力傳動系，解釋動力傳動系的設計原理、力學關系和運動原理。本產品是進行動力傳運系各部件內部結構的教學和診斷、定期檢查及保養等技術培訓的最直接、最有效的教學系統。

通過剖視結構，容量掌握動力傳動系的工作原理和工作過程。曲軸、活塞、氣門等部件在剖視的汽缸中清楚地顯示。點火過程用指示燈顯示。進排氣系、冷卻系、供油系、潤滑系、起動機、空調壓縮、點火系等全部采用剖視結構，便于教學。剖視的五檔變速器，進一步了解其齒輪傳動比和內部結構的工作原理。裝有轉向系統和懸架系統，展示實車全貌。

彩色的剖面增強結構間的層次感。220V交流電機，以12-15rpm的轉速驅動系統，使每個活動零部件達到運動狀態。彩色剖面部分用2個鹵素?zé)粽丈洹ｄ撡|(zhì)噴漆的框架，靠其6個輪子輕松移動。附使用手冊和外罩。

外形尺寸及重量：長3100mm×寬1800mm×1350mm  重450kg。
