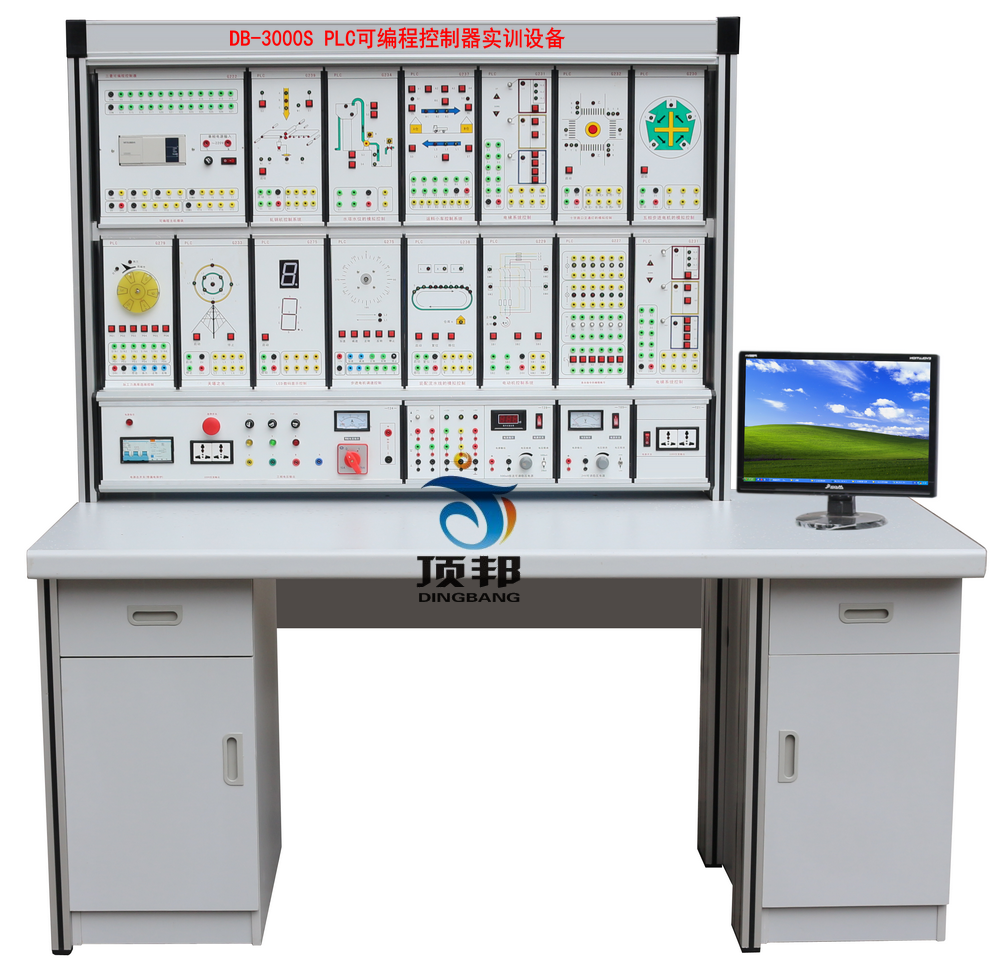

DB-3000S PLC可編程控制器實訓設備


1 概述
本實訓裝置是根據教育部“振興21世紀職業教育課程改革和教材建設規劃”要求，按照職業教育的教學和實訓要求研發的產品。實驗內容包括有PLC編程方法、指令系統、模擬量控制、聯網通信等。符合大專院校機電一體化、電氣自動化、自動控制、工業自動化、應用電子、計算機應用及其他相關專業的《PLC可編程控制器技術開發與應用實踐》、《可編程控制器原理及其應用》、等課程的教學要求。還可增配網絡通信模塊，使PLC與PC機組成網絡，實現數據的相互傳遞。


2：技術性能
2.1：輸入電壓：三相五線制 380 V（1±10%）50 Hz；
2.2：工作環境：環境溫度為：-5℃～＋40℃；
2.3：裝置容量：＜1KVA；
2.4：安全保護：漏電動作電流≤30mA 過流保護、熔斷器保護；
2.5：外形尺寸：1650mm×660mm×1740mm
3：實訓裝置的基本配置及功能
本實訓裝置由實訓桌、實訓掛箱、實訓器材等組成。
3.1：實訓桌
3.1.1：實訓桌主體結構采用鋁合金刻模而成。
3.1.2：存貯柜：放置工具及電腦主機。尺寸為：350mm×490mm×700mm。左右各1個。
3.1.3：桌面：為防火、防水、耐磨高密度板，造型美觀大方，堅固耐用，前部厚度為50mm。
3.1.4：防塵裝置及標題架：標題架由鋁合金、裝置型號、廠址、服務電話組成，可自由拆卸，尺寸為1230mm×140mm×80mm；實驗臺在使用時，防塵裝置可卷到標題架內，實驗臺未在使用時，防塵裝置可把實驗?zāi)K全部保護。
3.2：功能模塊
3.2.1：功能模塊可脫離實驗臺單獨作為一個實驗儀器使用，方便老師移動到教學地點，給學生最直觀的感覺。
3.2.2：三相電源實驗儀器：外部以采用3mm鋁合金長方體為主體結構，尺寸為：600mm×160mm×165mm，三相380V輸出、交直流220V輸出，帶漏電保護，每相帶有保險裝置，均有指示燈指示，設有外殼接地保護、缺相指示、急停保護、多次熔斷絲保護、漏電保護等，可脫離實驗裝置單獨做為一個實驗儀器使用。獨立編號：T24
3.2.3：混合電壓輸出實驗儀器：外部以采用3mm鋁合金長方體為主體結構，大小為300mm×160mm×165mm。每個輸出接口有3mm和6mm的兩種，24V直流穩壓可調輸出，指針電表指示，設有正負極提示LED，防止電源極性接反；0～240V交流輸出，又可作雙9V、雙12V、雙18V輸出。可脫離實驗臺單獨作為一個實驗儀器使用.獨立編號T08
3.2.4：市電插座輸出：外部以采用3mm鋁合金長方體為主體結構，大小為300mm×160mm×165mm。六孔220V插座。獨立開關控制。可脫離實驗臺單獨作為一個實驗儀器。使用獨立編號T22
3.2.5：以上實驗儀器可自由拼接成一個實驗儀器，要求高度寬度一致，整體排成一字，廠家要承諾提供電源的升級換代
3.3： 實驗?zāi)K
3.3.1：PLC主機模塊：外部以采用3mm鋁合金長方體為主體結構，大小為300mm×300mm×110mm。采用FX1N-40MR，配備485網絡，輸入輸出接口引至面板，電源獨立開關控制。接口采用四種不同顏色。采用獨立模塊，帶有獨立編號.
3.3.2：指令編程模塊：外部以采用3mm鋁合金長方體為主體結構，大小為150mm×300mm×110mm。 有5個大指示燈的紅色黃色綠色白色各不少于3個，按鈕不少于8個開關不8個輸入輸出借口全部引至面板，接口采用四種不同顏色。采用獨立模塊，帶有獨立編號。
3.3.3：四節傳送帶的控制：外部以采用3mm鋁合金長方體為主體結構，大小為150mm×300mm×100mm，面板顏色為彩色，至少3種顏色以上，接口插座采用四種不同顏色。采用獨立模塊，帶有獨立編號。
3.3.4：電動機的自動控制：外部以采用3mm鋁合金長方體為主體結構，大小為150mm×300mm×100mm，面板顏色為彩色，至少3種顏色以上，接口插座采用四種不同顏色。采用獨立模塊，帶有獨立編號。
3.3.5：五相步進電機控制：外部以采用3mm鋁合金長方體為主體結構，大小為150mm×300mm×100mm，，面板顏色為彩色，至少3種顏色以上，接口插座采用四種不同顏色。采用獨立模塊，帶有獨立編號。
3.3.6：多層電梯的控制：外部以采用3mm鋁合金長方體為主體結構，大小為150mm×300mm×100mm，面面板顏色為彩色，至少3種顏色以上，接口插座采用四種不同顏色。采用獨立模塊，帶有獨立編號。（輸入輸出接口不少于20個）
3.3.7：十字路口交通燈：外部以采用3mm鋁合金長方體為主體結構，大小為150mm×300mm×100mm，，面板顏色為彩色，至少3種顏色以上，接口插座采用四種不同顏色。采用獨立模塊，帶有獨立編號。（輸入輸出接口不少于12個）
3.3.8：天塔之光的控制：外部以采用3mm鋁合金長方體為主體結構，大小為150mm×300mm×100mm，面板顏色為彩色，至少3種顏色以上，接口插座采用四種不同顏色。采用獨立模塊，帶有獨立編號。（輸入輸出接口不少于14個）
3.3.9：水塔自動供水：外部以采用3mm鋁合金長方體為主體結構，大小為150mm×300mm×100mm，面板顏色為彩色，至少3種顏色以上，接口插座采用四種不同顏色。采用獨立模塊，帶有獨立編號。（輸入輸出接口不少于10個）
3.3.10：液體混合控制：外部以采用3mm鋁合金長方體為主體結構，大小為150mm×300mm×100mm，面板顏色為彩色，至少3種顏色以上，接口插座采用四種不同顏色。采用獨立模塊，帶有獨立編號。（輸入輸出接口不少于14個）
3.3.11：機械手控制：外部以采用3mm鋁合金長方體為主體結構，大小為150mm×300mm×100mm，面板顏色為彩色，至少3種顏色以上，接口插座采用四種不同顏色。采用獨立模塊，帶有獨立編號。（輸入輸出接口不少于15個）
3.3.12：裝配流水線：外部以采用3mm鋁合金長方體為主體結構，大小為150mm×300mm×100mm，，面板顏色為彩色，至少3種顏色以上，接口插座采用四種不同顏色。采用獨立模塊，帶有獨立編號。（輸入輸出接口不少于12個）
3.3.13：軋鋼機控制：外部以采用3mm鋁合金長方體為主體結構，大小為150mm×300mm×100mm，面板顏色為彩色，至少3種顏色以上，接口插座采用四種不同顏色。采用獨立模塊，帶有獨立編號。（輸入輸出接口不少于12個）
3.3.14：運料小車：外部以采用3mm鋁合金長方體為主體結構，大小為150mm×300mm×100mm，面板顏色為彩色，至少3種顏色以上，接口插座采用四種不同顏色。采用獨立模塊，帶有獨立編號。（輸入輸出接口不少于19個）
3.3.15：LED數碼顯示：外部以采用3mm鋁合金長方體為主體結構，大小為150mm×300mm×100mm，接口插座采用四種不同顏色。采用獨立模塊，帶有獨立編號。
3.4：實訓器件
3.4.1：提供PLC實驗說明書1份；
3.4.2：提供實訓導線1套；
3.5：軟件
3.5.1：提供三菱編程軟件GX 編程環境和FXGPWIN_C。
3.5.1：提供仿真軟件。
3.5.2：提供三菱PLC學習軟件FX-TRN-BEG-C。
3.5.3：提供程序示例。
3.5.4：提供組態工控軟件?？山M成1：N工控局域網。
3.5.5：提供組態源代碼。
3.5.6：提供PLC學習課件PPT。
4：實驗項目
4.1：PLC實驗項目
4.1.1：基本指令的編程模塊
4.1.2：四節傳送帶模塊
4.1.3：電動機的自動控制模塊
4.1.4：步進電機的PLC控制模塊
4.1.5：多層電梯控制模塊
4.1.6：十字路口交通燈的PLC控制模塊
4.1.7：天塔之光的實驗掛箱模塊
4.1.8：水塔自動供水的PLC控制模塊
4.1.9：液體混合裝置的實驗?zāi)K
4.1.10：運料小車控制模擬模塊
4.1.11：裝配流水線模塊
4.1.12：軋鋼機控制模塊
4.1.13：數碼顯示控制實驗
4.1.14：機械手
4.1.15：并行鏈接實驗
4.1.16：N:N實驗
5：配置清單
