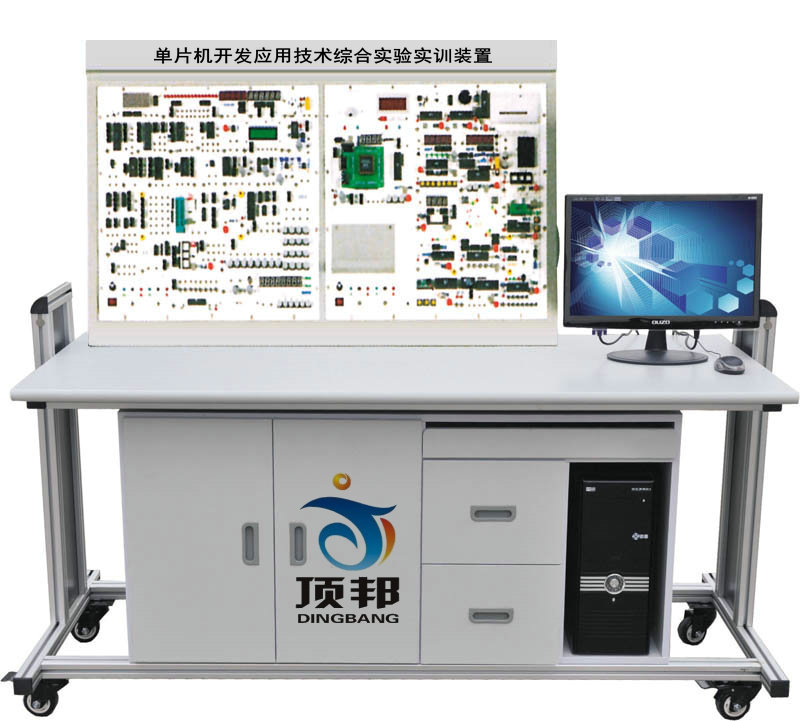

DBP-02 單片機開發應用技術綜合實驗實訓裝置

本單片機開發應用技術綜合實驗實訓裝置由控制屏、實驗桌組成，通過本實驗臺可完成單片機的接口擴展、數據采集、數據顯示、鍵盤控制、定時器、打印機接口等實驗，配備有仿真器。實驗模塊豐富，實驗功能強大。
設有電流型漏電保護器，控制屏若有漏電現象，漏電流超過一定值，即切斷電源，對人身安全起到一定的保護。
一、本實驗臺包含的實驗模塊
1．單脈沖發生電路（復位電路）
2．8位邏輯電平輸出
3．單路和多路（8位）發光二極管電路
4．揚聲器驅動電路
5．撥碼盤輸入電路
6．繼電器驅動電路
7．74LS245讀入數據電路
8．74LS273讀出數據電路
9．PWM轉換電壓電路
10．串行轉換并行電路
11．并行轉換串行電路
12．查詢式鍵盤
13．陣列式鍵盤
14．5LED靜態顯示（串行）電路
15．6LED動態顯示（掃描）電路
16．8155與單片機接口電路
17．8255與單片機接口電路
18．8253與單片機接口電路
19．DAC0832與單片機接口電路
20．ADC0809與單片機接口電路
21．MC14433與單片機接口電路
22．單片機的RS-232C總線接口
23．單片機的Centronics(最小應用系統)總線接口
24．93C46串行EEPROM與單片機接口電路
25．EEPROM的外部程序存儲器擴展電路
26．SRAM的外部數據存儲器擴展電路
27．汽車轉彎信號燈實驗電路
28．五相步進電機演示實驗電路
29．溫度傳感器電路 30．溫度過程控制實驗電路
31．簡易數字頻率計實驗電路
32．低頻信號發生器
33．指針式直流電壓表
34．數字式直流電壓表
35．通用編程器(EPROM、89C51燒錄器)
36．MP-A16-8微型針式打印機
37．仿真器
38．兩組±5V、±12V直流穩壓電源
39．字符型液晶顯示屏控制電路
40．16位邏輯電平顯示電路
41．LED16*8點陣電路
42．8279鍵盤顯示接口電路
43．V/F轉換接口電路
44．F/V轉換接口電路
45．Flash ROM外部存儲器擴展電路
46．看門狗實驗電路
47．五功能邏輯筆實驗電路
48．十字路口交通燈控制電路
49．直流電機驅動調速電路（實物）
50．步進電機驅動電路（實物）
51．IC卡及接口電路
52．實時時鐘/日歷控制電路
53．語音芯片控制電路
54．8251接口電路
55．I2C總線接口電路
56．RS232轉RS485電路
57．USB接口電路
58．單片機與CPLD實驗電路
二、實驗項目
(一) 軟件實驗
1．存儲器塊清零
2．二進制到BCD碼轉換
3．二進制到ASCII碼轉換
4．程序跳轉表
5．內存塊移動
6．數據排序
(二) 硬件基礎實驗
7．P1口輸入、輸出實驗
8．繼電器控制實驗
9．用74LS245讀入數據
10．用74LS273輸出數據
11．串行數轉換并行數
12．并行數轉換串行數
13．PWM轉換電壓實驗
14．音頻控制實驗
15．8255輸入、輸出實驗
16．8155輸入、輸出實驗
17．5LED靜態串行顯示實驗
18．6LED動態掃描顯示實驗
19．查詢式鍵盤實驗
20．陣列式鍵盤實驗
21．計數器實驗
22．定時器實驗
23．8253定時器實驗
24．外部中斷實驗
25．串行口通訊實驗
26．ADC0809模數轉換實驗
27．DAC0832數模轉換實驗
28．MC14433模數轉換實驗 29．EEPROM外部程序存儲器實驗
30．SRAM外部數據存儲器擴展實驗
31．93C46串行EEPROM數據讀寫
32．電子時鐘實驗
33．電子琴模擬實驗
34．打印機控制實驗
35．汽車轉彎信號燈控制實驗
36．溫度傳感器模擬實驗
37．溫度過程控制模擬實驗
38．步進電機模擬實驗
39．計算器實驗
40．數字頻率計實驗
41．V/F轉換實驗
42．F/V轉換實驗
43．LED點陣顯示實驗
44．字符液晶顯示屏控制實驗
45．8279鍵盤掃描顯示實驗
46．看門狗實驗
47．8251串行口擴展通訊實驗
48．I2C總線讀寫實驗
99．RS232轉RS485實驗
50．USB接口實驗
51．十字路口交通燈控制實驗
52．五功能邏輯筆實驗實驗
53．直流電機驅動調速實驗（實物）
54．步進電機驅動實驗（實物）
55．IC卡讀寫實驗
56．實時時鐘/日歷控制實驗
57．語音芯片控制實驗
58．單片機與CPLD綜合實驗
三、實驗桌：
單片機開發應用技術綜合實驗實訓裝置實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板；左右設有兩個大抽屜（帶鎖），用于放置工具及資料，電腦桌聯體設計，造型美觀大方。
