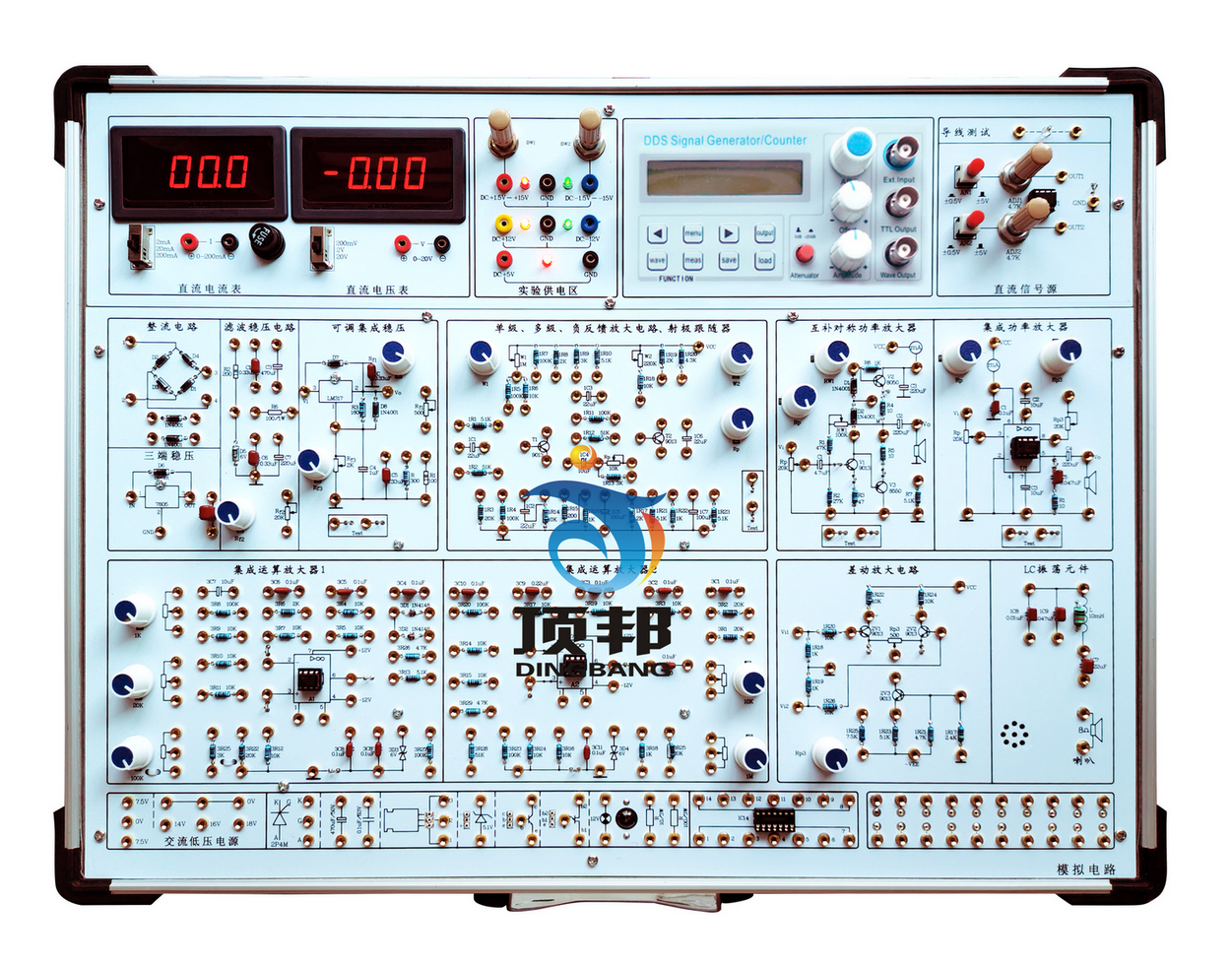

        模擬電路實驗箱
          模擬電路實驗箱由鋁木合金箱體、高性能線性電源、和實驗電路板組成。其中實驗電路采用固定功能模塊方式，電路原理和元器件符號清晰，實驗用元器件可以焊裝在線路板的反面，安全可靠，不易損壞，也可以裝在線路板的正面，元件直觀可見，感性認識強，正面還有實驗電路原理圖，使學生在實驗時對原理一目了然。
        一、技術指標
        1、工作電源
        1）輸入：AC220V±10%,50HZ。
        2）輸出：(1)ACV 0V、14V、16V、18V和帶中心抽頭雙路7.5V低壓交流電源(AC50Hz)。
                   有短路保護功能。
                  (2)DCV  ±1.5V～±15V連續可調，有短路保護自動恢復功能。
                  (3)DCV  ±12V/0.5A， 5V/0.5A，有短路保護自動恢復功能。
        3）完善的電源保護電路：過流保護、過壓保護、接反保護。
        2、信號源
        直流信號源：雙路-5V～+5V, -0.5V～+0.5V連續可調。
        2）函數發生器（有100：1衰減輸出）
        輸出波形：方波、三角波、正弦波
        幅值：正弦波：0～10V（10V為峰—峰值，且正負對稱）
              三角波：0～20V（20V為峰—峰值，且正負對稱）
              方波：0～20V（20V為峰—峰值，且正負對稱）
            頻率范圍：分四檔10HZ～100HZ、100HZ～1KHZ、1KHZ～10KHZ、10KHZ～100KHZ。
        實驗電路單元
        1）單級放大電路、二級放大電路、射極跟隨器電路、負反饋放大電路。
        2）差動放大電路。
        3）LM386集成功率放大電路和互補對稱功率放大電路。
        4）2組運算放大器電路。
        5）半波、全波、橋式整流、濾波電路和并聯穩壓電路。
        4、分立元件區
        設計有1個8Ω揚聲器、1個可控硅2P4M、1個470uF和0.1uF電容、1個5.1V穩壓管、1個三極管接插座、1個集成穩壓管接插座、1個10/3W電阻、1個100/3W電阻、1個12V指示燈、1個14芯集成電路插座。
        5、測量工具
        1）一個0-20V的數字直流電壓表/交流毫伏表，分三檔，分別是200mV檔、2V檔、20V檔。
        2）一個是200MA數字直流電流表, 分三檔，分別是2mA檔、20mA檔、200mA檔。
        3）導線通斷測試電路1組。
        6、實驗板采用2mm厚敷銅板材，雙面板制作工藝制成。防止實驗連接插孔用多了出現松動掉落現象的發生。
        7、采用高可靠自鎖緊防轉疊插座作為實驗連接點。
        8、機箱：堅固型鋁合金框架，厚實的 ABS 塑料包角，參考外形尺寸505×386×160mm。
            9、實驗線路的連接：全部信號引出采用自鎖緊式涂金插孔，永不氧化，連接穩定可靠。
        二、實驗內容
        (一） 分立元件電路實驗
        1、基本單級放大電路
        2、兩級放大電路
        3、負反饋放大電路
        4、射級跟隨器
        5、差動放大電路
        6、集成功率放大器
        7、互補對稱功率放大器
        8、整流和濾波與并聯穩壓電路
        9、集成穩壓電路
        10、集成電路RC正弦波振蕩器
        11、電流/電壓轉換電路
        12、電壓/頻率轉換電路
        13、串聯穩壓電路
        （二）集成運算放大電路實驗
        1、模擬運算電路
        ①電壓跟隨器②反向比例放大器③同相比例放大器④反相求和比例放大器⑤雙端輸入求和放大電路
        2、積分與微分電路
        ①積分電路②微分電路③微積分電路
        3、波形發生電路
        ①方波發生器②占空比可調的矩形波發生器③三角波發生電路④鋸齒波發生電路
        4、有源濾波器
        ①低通濾波器②高通濾波器③帶阻濾波器
        5、電壓比較器
        ①過零比較器②反相滯回比較器③同相滯回比較器
        6、波形變換電路
        （三）綜合實驗（需另配元件）：用運放組成萬用表，溫度檢測控制，函數信號發生器。
        四、實驗箱配置
        序號名稱說明數量
        1模擬電路實驗箱含機箱、工作電源、常用模擬信號源、實驗電路區和分立元件1臺
        2供電電源線1.5m1根
        32號實驗導線10cm-40cm25根
        4保險絲2A2支
        5實驗指導書
        		1本
        附：使用本實驗箱需配套儀器儀表：萬用表和示波器。








        友情提示：


        1、貨品驗收：閣下收貨時請檢查模擬電路實驗箱的貨品外觀，核實模擬電路實驗箱的數量及配件，拒收處于受損狀態的模擬電路實驗箱；


        2、質保：頂邦將為閣下提供模擬電路實驗箱產品說明書內的質保條件和質保期，在質保范圍內提供對模擬電路實驗箱的免費維修，超出條件承諾時提供對模擬電路實驗箱的有償維修；


        3、退換貨：閣下單方面原因?qū)е碌哪M電路實驗箱選型錯誤或模擬電路實驗箱購買數量錯誤，造成模擬電路實驗箱的退換貨要求，將不被接受；


        4、貨期：模擬電路實驗箱的發貨期為參考值，如您需要了解模擬電路實驗箱的精確貨期，請與頂邦的銷售人員聯系；


        5、如閣下對模擬電路實驗箱有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關模擬電路實驗箱的咨詢。





        •
