- DB-TP1 SMT表面貼裝實習系統

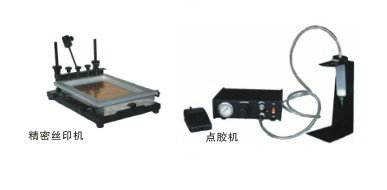

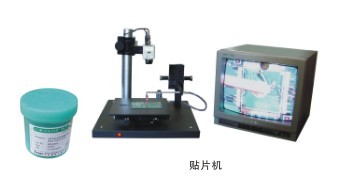

一、系統特點＊ 低成本配置方案，是大中專院校、科研院所焊接的利器＊ 可完成表面貼裝元器件的單、雙面板焊接＊ SMT產品的實際動手操作能力培養和熟練＊ 掌握SMT焊接知識及整個簡易的制造過程＊ 掌握SMT表面貼裝技術的原理和工藝＊ 掌握SMT表面貼裝技術的使用方法和技巧＊ 提供教學掛圖和SMT的教學資源＊ 常見表面貼裝器件（SMD）的結構及區別二、DB-TP1 型表貼工藝參考配套規 格 名 稱性 能 參 數數量備 注DB-SYJ手動高精度絲網印刷機1、最大有效分配面積：440×320mm2、分配精度：±0.2mm，框架3、X軸最大可調距離：20mm，4、工作臺Y軸最大可調距離：30mm5、框架θ角最大可調距離：±20°6、框架與工作臺之間可調距離：0～10mm7、外形尺寸：450mm×600mm×240mm1DB-GD刮刀 不銹鋼+合金鋁材料 SUS#，100mm長度，刮片有刃性，壽命使用長 5DB-892A手動高精度點膠機可手動輕觸控制，由定時器控制每次滴膠時間，定時、定量出膠水，確保每次滴膠一致;可滴膠液體或料，有紅膠、黃膠、環氧樹脂、錫漿、矽膠、助焊劑等;調節氣壓，選擇適當?shù)臅r(shí)間和針咀，便于改變每次滴膠量和滴膠時間，適合不同需要;微型腳踏控制板;多種規格的塑膠咀適合不同需要。自動定時：0.01s～30s重復準確性：±0.5%外型尺寸：235x165x60(mm)輸入電壓：220～240V 50Hz AC內部電壓：24V DC最小滴膠量：0.01ml輸入氣壓：2.5～7 bar (35～100psi)消耗功率：<15W配套氣泵：JD-QB 1臺 1、功率：1.1KW，2、氣壓：8kg/cm2，3、儲氣量：12升，4、出氣量：60L/min，5、電源：220V/50Hz1含氣泵一臺DB12000真空吸筆有防靜電功能電源：220V，50Hz外型尺寸：180×90×70（mm）整機重量：＜1Kg；氣流通道：2自帶膜片式氣泵，雙人型使用配置：兩根吸筆，吸盤及吸管2根2DB-TPJ手動高精度貼片機特點：隨著電子封裝產業的高速發展，芯片的存儲量越來越大，引腳越來越多，引腳間距越來越小，用戶在貼片焊接過程中，原有的手工貼裝方式已無法滿足要求。貼片臺是一款精密IC貼裝設備，良好的視覺效果，精密的位移裝置，無需編程，簡單的操作過程即可完成準確貼裝。技術參數：1、貼片速度： 300～600粒/小時2、配有真空裝置，不需包接氣源；3、工作臺面：220X220mm4、XY向調節范圍40mm，Z向移動范圍80mm5、旋轉角度可調節正負30度6、內置減壓裝置，操作快速靈活。1DB-300A無鉛回流焊機輸入電源：AC220V/50～60HZ峰值功率：3.5kW；紅外線輻射和熱風混合加熱方式操作系統：中英文雙語操作系統工作模式：自動回焊模式、可調恒溫維修模式溫度曲線段：預熱段、加熱段、焊接段、保溫段、冷卻段等共五段預熱段溫度設置范圍和時間：70～150℃、時間：0～5Min加熱段溫度設置范圍和時間：預熱溫度～250℃時間：0～5Min焊接段溫度設置范圍和時間：加熱溫度～280℃時間：0～30S保溫段溫度設置范圍和時間：焊接溫度～（0～50℃）有效焊接面積：300×300mm外形尺寸：420×380×250mm1臺DB-HG焊錫膏 含量為63/37，25Um，500g/瓶 10DB-HWX冰箱 總有效容積:48L耗電量：kWh/24h，0.5KW/24H,總重量：20kg,顏色：純白色, 溫度可調,壓縮機恒溫保溫室0-10度。 1DB-TP(SMT)工藝掛圖 1、尺寸：1200×800mm，彩色噴繪；2、塑框鑲邊，內容介紹SMT表面貼裝技術工藝及制作流程。1套DB-JC（SMT）SMT實訓教學資源SMT視頻教學資源及相關學習資料，軟件CD 1套DB-FM微型貼片實訓產品套件 微型貼片收音機套件，JD-FM，用于貼片實訓用,含教材制作資料及原理圖，以及電子檔資料 100套DB-GW（FM）微型貼片實訓配套鋼網 用于FM專用配套使用, FM收音機模板JD-GW：370X470㎜標準中號模板，不銹鋼材料 1套DB-JBD焊膏專用攪拌刀 不銹鋼材料 SUS#，100mm長度，刮片有刃性，壽命使用長 1把
友情提示：
1、貨品驗收：閣下收貨時請檢查SMT表面貼裝實習系統的貨品外觀，核實SMT表面貼裝實習系統的數量及配件，拒收處于受損狀態的SMT表面貼裝實習系統；
2、質保：頂邦將為閣下提供SMT表面貼裝實習系統產品說明書內的質保條件和質保期，在質保范圍內提供對SMT表面貼裝實習系統的免費維修，超出條件承諾時提供對SMT表面貼裝實習系統的有償維修；
3、退換貨：閣下單方面原因?qū)е碌腟MT表面貼裝實習系統選型錯誤或SMT表面貼裝實習系統購買數量錯誤，造成SMT表面貼裝實習系統的退換貨要求，將不被接受；
4、貨期：SMT表面貼裝實習系統的發貨期為參考值，如您需要了解SMT表面貼裝實習系統的精確貨期，請與頂邦的銷售人員聯系；
5、如閣下對SMT表面貼裝實習系統有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關SMT表面貼裝實習系統的咨詢。
