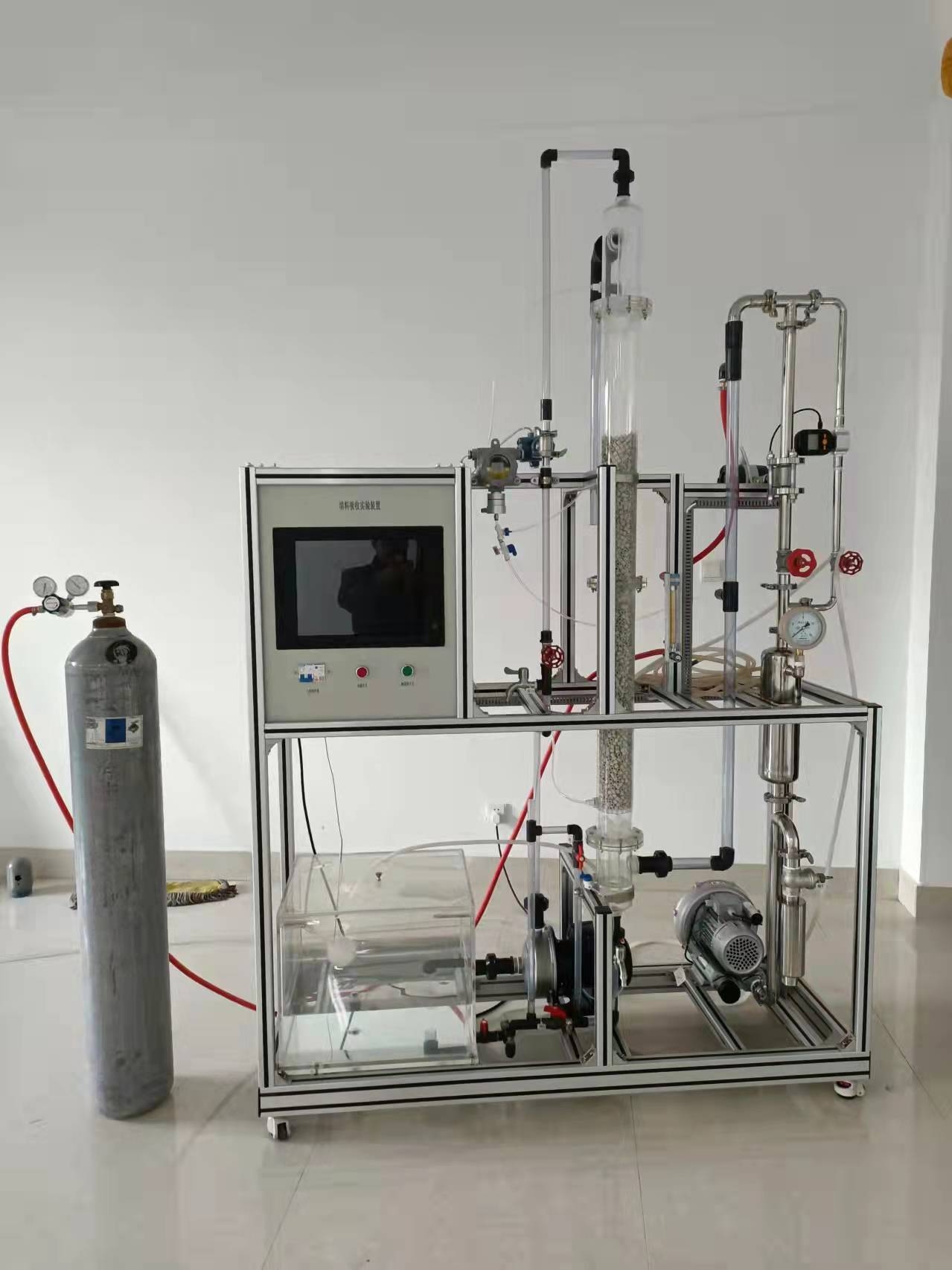

        DB-XS/TL 填料吸收實驗裝置

        填料吸收實驗裝置
        填料吸收實驗裝置
        技術指標                     說             明
        裝置特點1、整個裝置美觀大氣，結構設計合理，整體感強，能夠充分體現現代化實驗裝置的概念。
        2、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運，體現了整個裝置的工藝完美性。
        4、全塔氣液接觸現象可視。
        5、本實驗裝置采用二氧化碳——水體系。CO2氣體無味、無毒、廉價，所以氣體吸收實驗常選擇CO2作為溶質組分。
        6、塔中部有液體再分布器，塔底部有柵板式填料支承裝置。填料塔底部有液封裝置，以避免氣體泄漏。
        7、裝置設計可360度觀察，實現全方位教學與實驗。
        裝置功能1、了解填料吸收塔的結構、流程及操作方法。
        2、測定填料塔流體力學性能，分析比較不同噴淋密度下的載液點與泛點；
        2、測定填料吸收塔不同噴淋密度下的體積傳質系數；
        4、實現在線實時分析實驗數據；
        6、全觸摸集成化控制，高穩定數據傳輸，硬件加密。
        設計參數液相體積傳質系數：0.006—0.02（ m/s）。
        空氣流量：0.1～40m3/h。
        二氧化碳流量：16-160L/h。
        液體流量范圍：50～200 L/h，
        填料塔壓降：0.6—1.5KPa；常溫、常壓操作。
        公用設施水：裝置自帶水箱，連接自來水。實驗時經離心泵進入吸收塔，循環使用。
        電：電壓AC220V，功率1.5KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。
        氣：空氣來自風機（自帶氣源），CO2來自氣體鋼瓶。
        實驗物料：CO2-空氣-水。
        外配設備、藥品：二氧化碳鋼瓶及減壓閥；Ba(OH)2標準液、HCL標準液、化學分析儀（用戶自配）。
        主要設備1、玻璃填料吸收塔：內裝φ10×10mm拉西環填料；填料塔內徑 D=90mm。吸收塔填料層有效高度Z＝1200mm。塔中部有液體再分布器，塔底部有柵板式填料支承裝置。
        2、二氧化碳流量檢測：轉子流量計，流量范圍 0.16-1.6L/min?！　?br style="padding: 0px; margin: 0px;"/>3、空氣流量檢測：流體力學性能實驗采用渦街流量計，流量范圍0～55m3/h；傳質性能實驗采用質量流量計，流量范圍0～200L/min。
        4、液體流量檢測：渦輪流量計，流量范圍40～600L/h。
        5、塔體床層壓降由5KPa差壓傳感器測取，觀察上下塔壓降變化。
        6、風機：旋渦氣泵,功率 550W。
        7、吸收泵，304不銹鋼離心泵：功率370W。
        8、混合穩壓罐：304不銹鋼制作，對空氣和二氧化碳?xì)怏w充分混合、穩壓后輸入吸收塔。
        8、水槽：≥90 L，配備進口浮球閥，以保證水箱水位恒定。
        9、管路：透明材質，壁厚≥2.5mm。
        10、溫度傳感器：Pt100，分辨率0.1℃，精度0.5%。
        11、電器：接觸器、開關、漏電保護空氣開關。
        12、中央處理器：執行速度0.64μs，內存容量16K，功能：數據處理運算。
        13、模擬模塊：高達16位分辨率，總和精度±0.5%，內建RS485通訊模式。
        14、溫度模塊：分辨率0.1℃，精度0.5%，內建RS485通訊模式。
        15、在線式二氧化碳?xì)怏w檢測儀：濃度測量范圍0-10000ppm，精度誤差±3%，4-20mA信號輸出，精確檢測裝置吸收二氧化碳的濃度。
        16、采用一體機平板觸摸電腦，全程數字化觸摸屏控制操作。HMI：投射式觸控技術，5000萬次觸摸點，內存4G，功能：中央處理器數據顯示控制。
        17、額定電壓：220V，總功率：1.5kW。
        18、外形尺寸：1500×580×2300mm（長×寬×高），外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。
        19、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理
        念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生
        工程化理念。
        20、配套測控軟件可以實現實驗數據實時在線采集顯示數據、曲線及設備運行狀態等。通過WIFI技術實現終端覆蓋。
        測控組成變量檢測機構顯示機構執行機構
        液體進口溫度Pt100鉑電阻觸摸屏無
        氣體進口溫度Pt100鉑電阻觸摸屏無
        液體流量渦輪流量計觸摸屏手動調節
        CO2流量轉子流量計觸摸屏手動調節
        空氣流量渦街流量計觸摸屏手動調節
        塔體壓降壓差傳感器觸摸屏無
        二氧化碳?xì)怏w濃度檢測在線二氧化碳檢測儀觸摸屏








        友情提示：


        1、貨品驗收：閣下收貨時請檢查填料吸收實驗裝置的貨品外觀，核實填料吸收實驗裝置的數量及配件，拒收處于受損狀態的填料吸收實驗裝置；


        2、質保：頂邦將為閣下提供填料吸收實驗裝置產品說明書內的質保條件和質保期，在質保范圍內提供對填料吸收實驗裝置的免費維修，超出條件承諾時提供對填料吸收實驗裝置的有償維修；


        3、退換貨：閣下單方面原因?qū)е碌奶盍衔諏嶒炑b置選型錯誤或填料吸收實驗裝置購買數量錯誤，造成填料吸收實驗裝置的退換貨要求，將不被接受；


        4、貨期：填料吸收實驗裝置的發貨期為參考值，如您需要了解填料吸收實驗裝置的精確貨期，請與頂邦的銷售人員聯系；


        5、如閣下對填料吸收實驗裝置有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關填料吸收實驗裝置的咨詢。





        •
