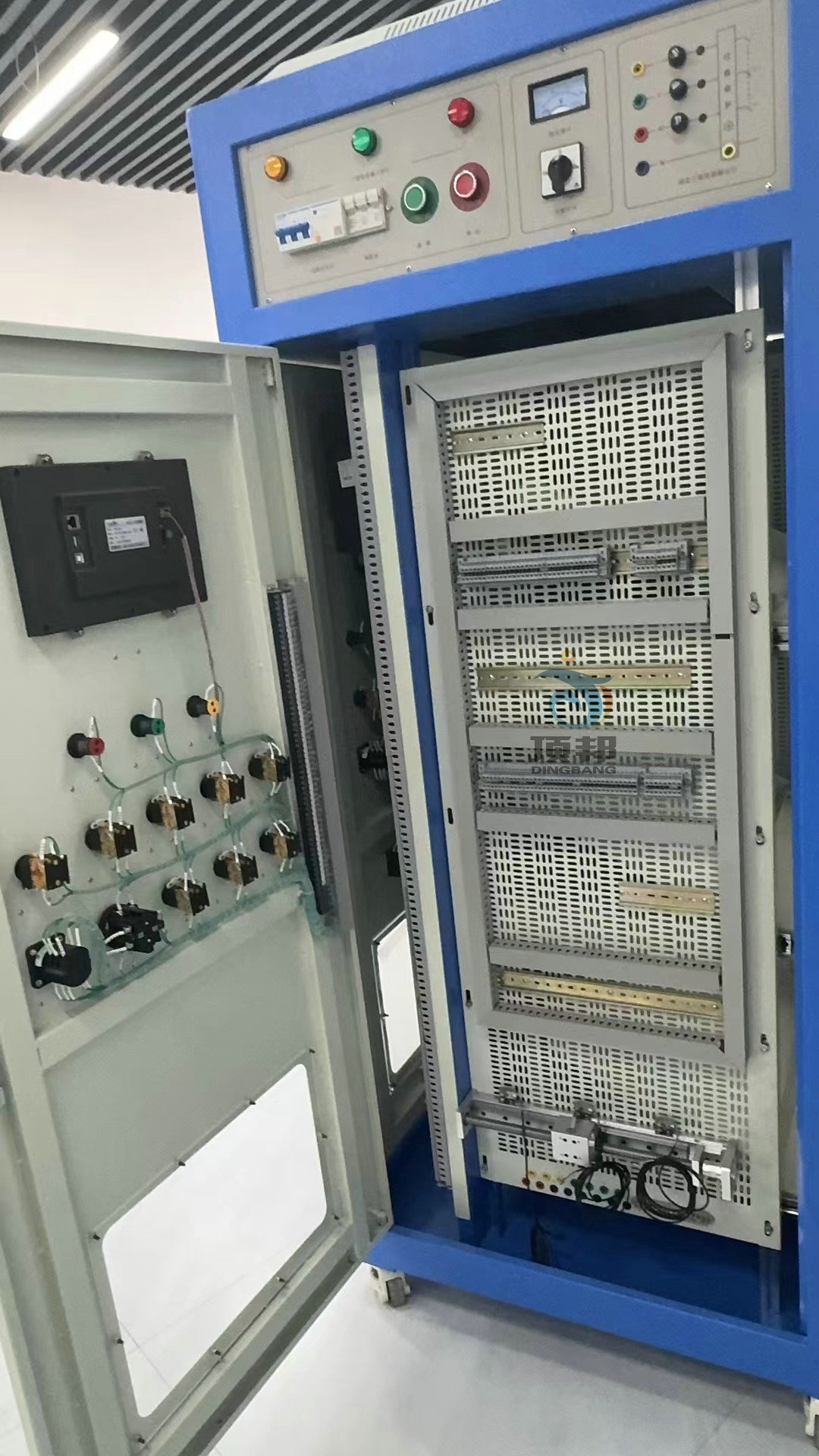

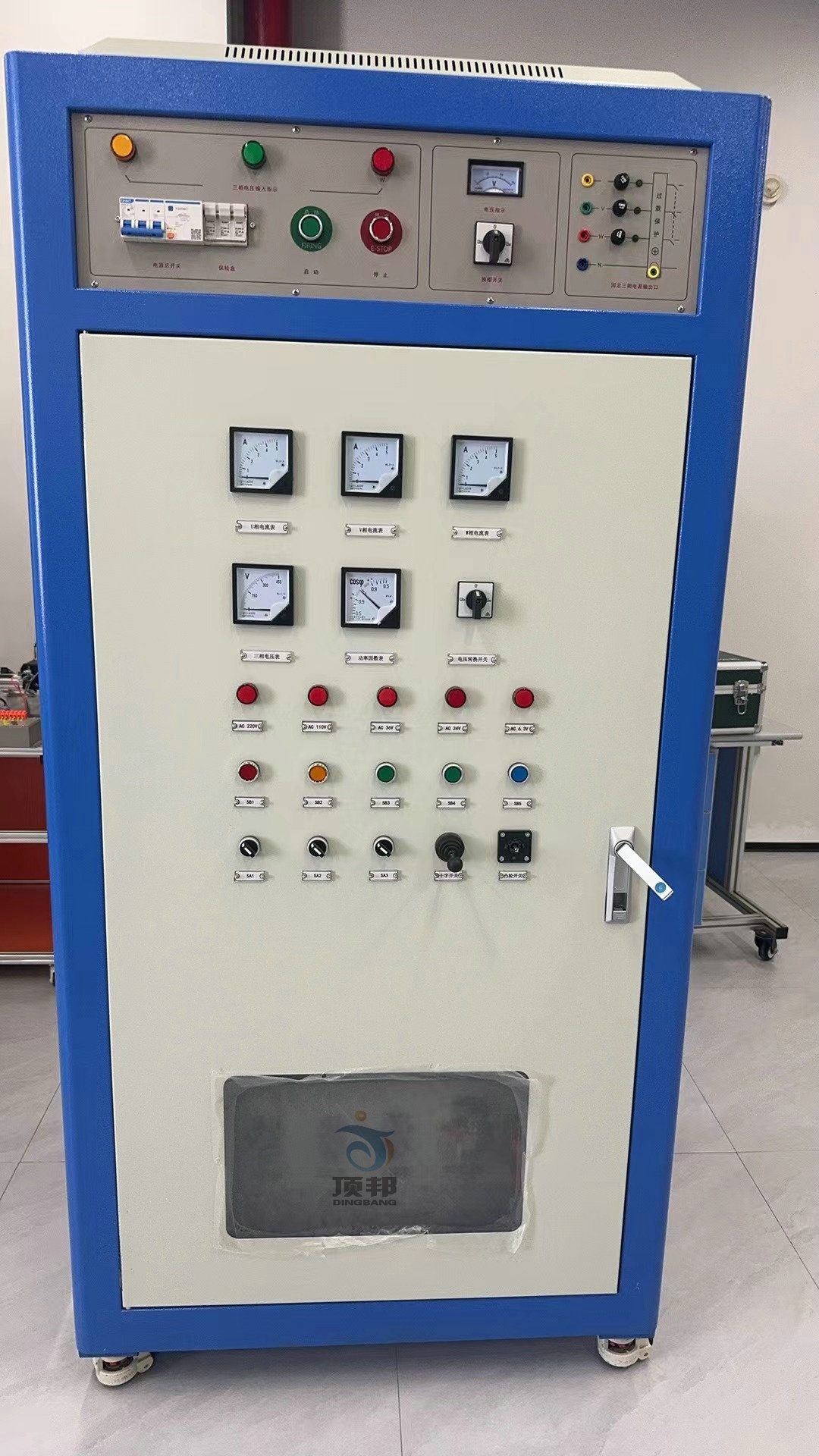

- DBWX-089 柜式高級維修電工實訓裝置
2.5.1 主要配置
高級維修電工實訓裝置分為A、B、C、D四個區域，具體配置如下：
基本配置序號 名稱 規格與型號 數量 備注 1 實訓臺 電源：三相四線或三相五線～380V±10% 50Hz
參考尺寸： 950mm×850mm ×1916mm
功率：＜1.5kVA
配置A、B、C三個區域，D區域為故障設置模塊1臺 A區域配置見附件一
B區域配置見附件二
C區域配置見附件三2 電機 三相步進電機 1套 3 WDJ26三相鼠籠式異步電動機 1臺 4 WDJ22雙速異步電動機 1臺 5 DJ17三相線繞式異步電動機 1臺 6 DJ15直流并勵電動機 1臺 7 DJ13-1直流發電機 1臺 8 元器件 —— 1套 詳見附件四 9 電機固定導軌 DD03-3不銹鋼電機導軌、光碼盤測速系統（1024光電編碼器及數顯轉速表） 1臺 10 19芯航空電纜線 2m 4根 附件一：A區域配置
序號 名稱 主要元件及規格 數量 備注 三菱PLC主機 FX3U-48MT/ES-A（FX2N-48MT-001的升級版） （24DI/24DO），F(xiàn)X3U-3A-ADP模擬量模塊(2AI/1AO)，帶RS485通訊模塊，配編程電纜 1套 三菱變頻器及步進電機驅動器 三菱FR-E740-0.75kW 三相380V；3ND583三相步進電機驅動器 1套 觸摸屏 10.4吋彩色 1套 網孔實操板 參考尺寸：650mm×700mm×1.5mm 1塊 按鈕操作面板 信號指示燈、按鈕開關、旋鈕開關、急停按鈕、凸輪開關、十字開關 1塊 航空插頭轉換板 28位端子排 1塊 元器件 —— 1套 附件二：B區域配置
序號 名稱 主要元件及規格 數量 備注 1 儀表面板 交流電壓表、交流電流表、功率因數表 1塊 2 按鈕操作面板 信號指示燈、按鈕開關、凸輪開關、十字開關等 1塊 3 動力配電板 塑殼斷路器、保險絲、三相四線電度表、電流互感器 1塊 4 室內布線板 單相電度表、單相漏電保護器、保險絲、各種照明開關插座、日光燈套件、白熾燈組 1塊 5 低壓電器板一 交流接觸器 1塊 6 低壓電器板二 交流接觸器、熱繼電器、時間繼電器等 1塊 7 低壓電器板三 行程開關、控制變壓器、過電流繼電器等 1塊 8 航空插頭轉換板 28位端子 1塊 附件三：C區域配置
序號 名稱 配置內容 數量 備注 1 電力電子實訓模塊一 轉速變換器、電壓變換器 1塊 抽屜式 2 電力電子實訓模塊二 電流反饋與過流保護模塊 1塊 抽屜式 3 電力電子實訓模塊三 電流調節器和速度調節器 1塊 抽屜式 4 電力電子實訓模塊四 零電平檢測、轉矩極性鑒別、邏輯控制 1塊 抽屜式 5 電力電子實訓模塊五 三相晶閘管觸發電路(正橋) 1塊 抽屜式 6 電力電子實訓模塊六 TCA785集成觸發電路、單結晶體管觸發電路 1塊 抽屜式 7 接線模塊 C001～C006接線端子板及走線槽 1塊 8 電源模塊 三相交流電源、三相整流變壓器、同步變壓器、勵磁電源(DC220V)、電感1只、給定（±15V）及輸出指示 1塊 9 晶閘管主電路模塊 三相可控硅模塊2只、晶閘管4只、整流二極管6只，直流電流互感器1只、三相芯式變壓器1組 1塊 10 測量儀表模塊 數字交流真有效值電壓表（0～500V）一只、數字交流真有效值電流表(0～5A)一只、直流電壓表（±300V）一只、直流電流表（±2A）一只 1塊 11 可調負載模塊 2×900Ω/0.41A可調磁盤電阻器2只、2×90Ω/1.41A可調磁盤電阻器1只 1塊 12 航空插頭轉換板 24位端子 1塊 附件四：元器件
序號 名稱 主要元件及規格 數量 備注 1 空氣開關 DZ47-63LE10A4P 1只 2 保險絲 RT18-32/3P 1只 3 保險絲 RT18-32/2P 1只 4 交流接觸器 LC1-D0610M5N 7只 5 熱繼電器 JRS1D-25 1A 2只 6 行程開關 LX19-001 4只 7 控制變壓器 BK150 1只 8 走線槽 2525 2米 9 導軌 H35 2米 2.5.2 功能要求
2.5.2.1 電氣控制
(1) 異步電動機點動控制電路
(2) 異步電動機兩地控制電路
(3) 異步電動機聯鎖正反轉控制電路
(4) 雙重聯鎖控制電路
(5) 自動順序控制電路
(6) 三相異步電動機手動順序啟動
(7) 異步電動機Y-Δ控制電路
(8) 異步電動機能耗制動控制電路
(9) 按鈕聯鎖的三相異步電動機正反轉控制線路
(10) 接觸器聯鎖的三相異步電動機正反轉控制線路
(11) 雙重聯鎖的三相異步電動機正反轉控制線路
(12) 單向減壓啟動及反接制動控制線路
(13) 異步電動機反接制動控制電路
(14) 自動往返控制電路
(15) 正反轉點動、啟動控制電路
(16) 帶有點動的自動往返控制電路
(17) 異步電動機自鎖控制電路
(18) 異步電動機單向點動、啟動控制電路
(19) 三相異步電動機定子串電阻減壓啟動手動、自動控制線路
(20) 接觸器控制雙速電動機的控制線路
(21) 時間繼電器控制雙速電機的控制線路
2.5.2.2 室內照明及動力配電
(1) 插座和一個開關控制一盞燈（白熾燈、熒光燈、二極漏電開關）
(2) 兩個雙聯開關控制一盞燈（白熾燈、熒光燈、二極漏電開關）
(3) 三個開關控制一盞燈（白熾燈、熒光燈、二極漏電開關）
(4) 日光燈線路的接線
(5) 聲控開關控制白熾燈電路的接線
(6) 觸摸延時開關控制白熾燈電路的接線
(7) 人體感應開關控制白熾燈電路的接線
(8) 單相電度表直接接線電路
(9) 單相電度表經電流互感器的接線電路
(10) 電壓表、電流表接線電路
(11) 萬能轉換開關和電壓表測量三相電壓接線
(12) 一只電流互感器用于單相回路的控制電路接線
(13) 三只電流互感器接成星型接線電路
(14) 三只電流互感器接成三角形接線電路
(15) 三相功率因數表的測量電路
(16) 三相四線有功電度表的接線電路
(17) 三相四線有功電度表經電流互感器的接線電路
2.5.2.3 PLC電氣控制
(1) PLC控制的三相鼠籠式異步電動機點動控制 和自鎖線路
(2) PLC控制的三相鼠籠式異步電動機帶延時正反轉線路
(3) PLC控制的三相鼠籠式異步電動機聯鎖正反轉線路
(4) PLC控制的三相鼠籠式異步電動機Y/Δ換接起動線路
(5) PLC控制的三相鼠籠式異步電動機反接制動線路
(6) PLC控制的三相鼠籠式異步電動機能耗制動線路
(7) PLC控制的三相鼠籠式異步電動機串電阻起動線路
(8) PLC控制的自動往返線路
(9) PLC控制的兩地啟動停止線路
(10) PLC控制的三相鼠籠式異步電動機順序啟動線路
2.5.2.4 PLC、變頻器、觸摸屏的綜合應用
（1）變頻器功能參數設置與操作
（2）變頻器無級調速
（3）變頻器控制電機正反轉
（4）外部端子點動控制
（5）多段速度選擇變頻調速
（6）外部模擬量（電壓/電流）變頻調速
（7）瞬時停電起動控制
（8）PID變頻調速控制
（9）PLC對象實訓（十字路口交通燈、電梯、步進電機等）
（10）PLC控制變頻器外部端子的電機正反轉
（11）基于PLC的程序運轉控制
（12）基于PLC模擬量控制變頻開環調速
（13） 基于PLC通信方式的變頻器開環調速
（14）基于PLC通信方式的速度閉環定位控制
（15）基于PLC模擬量方式的變頻器閉環調速
（16）PLC與人機界面觸摸屏通訊控制
（17） PLC、人機界面觸摸屏與變頻器通訊控制
（18）PLC與人機界面觸摸屏數字量調速
（19）PLC與人機界面觸摸屏模擬量調速
