DB-999 電工電子綜合實訓平臺

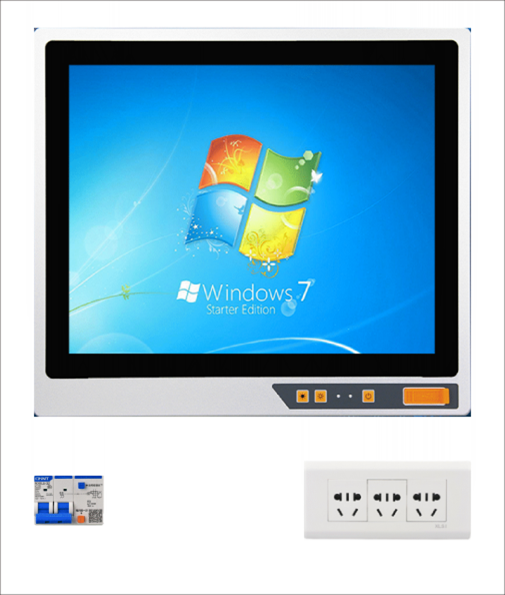

每工位電源屏參考圖（選配）

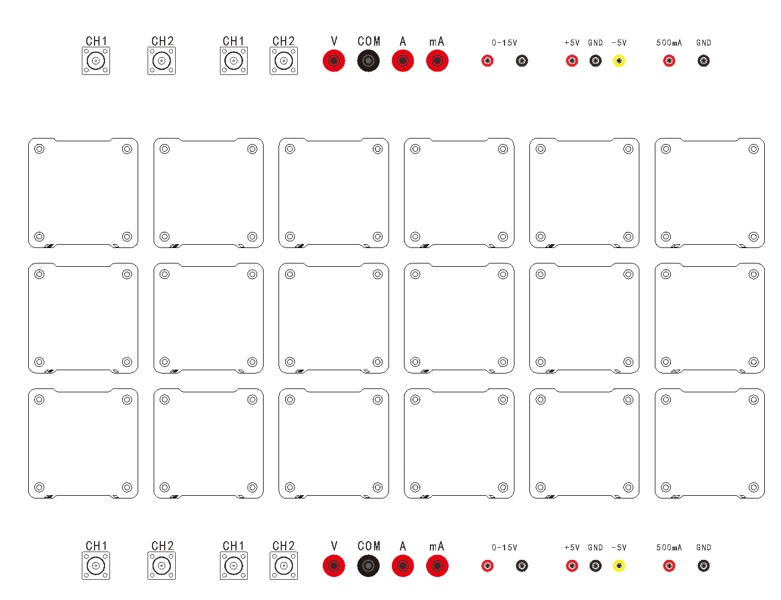

實訓平臺參考布局圖

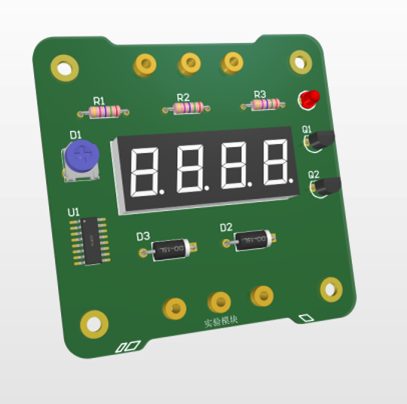

模塊參考圖片

模塊參考圖片

一、實訓平臺概述
電工電子綜合實訓平臺是整合國內外同類產品合理的實訓方法，先進、科學的實訓手段并加以消化、提高而研制的新一代實訓裝置。實訓內容根據教育部“振興21世紀職業教育課程改革和教材建設規劃”的要求，并按照職業教育的教學和實訓要求而設定，涵蓋“電路分析”“電工基礎”“電工學”“模擬電子技術”“數字電子技術”等課程的實訓大綱要求，其適合普通高校、職業院校、技校、職校等實驗室新建、擴建、更新?lián)Q代，為學校迅速開設實訓課程提供了理想的實訓設備。
電工電子綜合實訓平臺模塊采用磁吸式和插接式結構，內嵌十二合一虛擬儀器測試測量裝置和圖像采集設備，具有小體積，多功能，高性能的特點。實驗工程中能夠?qū)崟r(shí)掌握學生的實驗情況，方便課堂教學和學生實驗數據的存檔和分析。
電工電子綜合實訓平臺功能先進，實驗方法科學，如實驗報告自動生成，隨機選擇某個學生實驗過程進行網絡直播，實驗?zāi)K帶自動識別、自動供電、信號自動輸入、示波器自動探測功能，虛擬測量?jī)x器達十多種，通過互聯網時時監控與指導每個學生實驗過程等，該實驗室各項指標達國際先進水平。
二、實訓平臺特點
（1）綜合性強：綜合了目前國內各類學校電工電子類基礎課程的實訓內容。
（2）實訓的深度和廣度可根據需要作靈活調整，裝置采用磁吸式結構，更換便捷，添加部件即可擴展功能或開發新的實訓項目。
（3）測量?jī)x表精度高，采用可視化、數字化、智能化模式，符合現代測量發展方向。
（4）安全性能高：平臺上設有單片機全程控制的一套過流保護裝置，短路或過載，電流超過設定值，系統即告警并切斷總電源，確保設備安全。
（5）裝置結構合理，性能優越，配套完整，外觀豪華大氣。
（6）遠程視頻監控：采用攝像頭實驗平臺進行實時監控，攝像頭通過WIFI接入互聯網，支持WEB監控端、移動端遠程視頻查看，實時監控學生實驗情況。也可以選擇一工位學生供全室瀏覽。
（7）學生端全程無紙化實驗，插入實驗?zāi)K，界面顯示在線進行實訓操作，單一學生實訓操作可以同步分享于其他工位同學。
（8）學生可以準備好實驗平臺進行遠程實驗。
三、核心功能
（一）虛擬儀器測試測量裝置
1、雙通道12位80MSPS實時采樣模擬輸入通道，輸入范圍±25V，可通過x10探頭擴展到±250V，帶寬50MHz；可配置為雙通道80MSPS示波器；
2、雙通道函數信號發生器/信號源，可輸出正弦、方波、三角波和任意波形，最高支持頻率10MHz，頻率步進1Hz，波形幅度范圍1mVpp - 5 Vpp，調節步進1mV；
3、頻譜圖儀，DC-20MHz，可選帶寬和窗函數、平均模式；
4、對外供電，提供一組正負可調輸出，輸出電壓±3V至±15V，調節步進50mV，輸出電流700mA，提供輸出限流調節和輸出電流監測功能；一組固定±5V輸出，輸出電流700mA/100mA；一組固定3.3V輸出，輸出電流600mA；所有電源均帶有短路保護功能；
5、波特圖分析儀，頻率范圍為1Hz至20MHz；
6、數字萬用表，6000讀數，3 5/6位，提供交直流電壓（0.1mV – 36V（安全電壓））、交直流電流（0.1uA – 10A）、電阻（0.1Ω – 40MΩ）、電容（10pF – 4000uF）測量；
7、邏輯分析儀，獨立16通道，最高采樣率100MSPS，支持單次、連續和實時采樣模式；
8、靜態輸入（與邏輯分析儀復用），16通道，可配置為帶譯碼的4位數碼管，或16路LED；
9、脈沖信號發生器，獨立16通道，最高刷新率10MSPS，可輸出自定義的脈沖序列
10、靜態輸出（與脈沖信號發生器復用），可輸出時鐘、正負脈沖、單次邊沿、電平開關等時序；
（二）視頻監控
系統提供本地網關、遠程端的視頻監控功能。通過視頻傳輸，直觀地查看學生實驗情況。
（三）智能電工電子管理軟件
     學生端：
1、電工電子實驗?zāi)K在線狀態實時檢測顯示
2、學生可以選擇實驗報告模板進行實驗操作，并填寫相關的實驗操作過程及數據，一鍵生成實驗報告，實現無紙化教學，數據上傳至服務器，老師隨時隨地檢查報告。
3、實時調用虛擬儀器軟件
4、學生可以實現遠程實驗
老師端：
1、可以實時查看每個學生電腦界面及攝像頭顯示的操作過程
2、學生電腦端和攝像頭一鍵分享給其他學生
3、教學投屏功能
四. 課程資源
課程目標：1.掌握電工電子單片機技術相關知識
2.掌握電工電子單片機技術相關實驗和測量方法。
五、技術性能：
1、工作電源：?jiǎn)蜗嗳€ ～220V±5%  50Hz
2、溫度：-10℃～40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.5KVA
4、重量：250Kg
5、外形尺寸：1600mm×790mm×1900mm
六、技術參數


七、單套設備清單


八、設備配置說明


表1


九、實訓項目：
（一）電路基礎
1、常用元器件的測量和特性實驗
2、基爾霍夫定理
3、疊加原理
4、互易定理
5、戴維南定理
6、諾頓定理
7、電源等效變換
8、最大功率傳輸定理
9、一階動態響應
10、二階動態響應
11、RC串并聯選頻
12、RC單、雙T選頻網絡
13、RLC串聯諧振電路
14、二階有源低通濾波器
15、二階有源高通濾波器
16、二階有源帶通濾波器
17、二階有源帶阻濾波器
（二）基礎模擬電路
1、單端輸入放大電路
2、直流穩壓電源
3、直流可調穩壓電源模塊
4、晶體管共射極單管放大器實訓
5、場效應管放大器實訓
6、負反饋放大器實訓
7、射極跟隨器實訓
8、RC橋式振蕩電路調試實訓
9、調諧小信號放大電路實訓
10、陶瓷選頻放大電路實訓
11、差動放大器實訓
12、晶閘管調光電路調試實訓
13、互補對稱式OTL電路調試實訓
14、門鈴電路調試實訓
15、集成運算放大器指標測試實訓
16、集成運算放大器的基本應用（Ⅰ）模擬運算電路實訓
17、集成運算放大器的基本應用（Ⅱ）波形發生器實訓
18、集成運算放大器的基本應用（Ⅲ）信號處理有源濾波器實訓
19、集成運算放大器的基本應用（Ⅳ）信號處理電壓比較器實訓
20、晶體管開關電路調試實訓
21、晶體管特性測試電路實訓
22、晶體管限幅器電路實訓
23、晶體管鉗位器電路實訓
24、直流斬波電路特性實訓
（三）基礎數字電路
1.邏輯電平顯示實訓
2.基本邏輯門電路功能實訓
3.優先編碼器功能實訓
4.二進制譯碼器和數據選擇器功能實訓
5.全加器和超前進位全加器功能實訓
6.數值比較器功能實訓
7.七段碼鎖存/譯碼/驅動器功能實訓
8.各類觸發器功能實訓
9.雙向移位寄存器功能實訓
10.二 - 五 - 十進制計數器功能實訓
11.二位十進制計數/譯碼/驅動/顯示電路
12.可逆十進制計數電路功能實訓
13.N進制計數電路功能實訓
14.555定時器基本應用電路
15.電壓比較器電路實訓
16.邏輯筆實訓
17.CMOS集成邏輯門電路
18.譯碼器實訓
19.加法計數器實訓
20.電子秒表實訓
21.D/A、A/D轉換器實訓
22.三位半直流數字電壓表的組裝與調試
23.數字頻率計綜合性實訓
24.拔河游戲機趣味性實訓
25.雙D觸發器電路調試實訓
26.八路搶答器電路調試實訓
27.CD4017流水燈電路調試實訓
