DB-MX65 拆裝用大型減速器模型

一、減速器功能:
減速器拆裝教學模型是通過拆裝各種齒輪減速器，了解齒輪減速器鑄造箱體的結構以及軸和齒輪的結構，了解減速器軸上零件的定位和固定、齒輪和軸承的潤滑、密封以及各附屬零件的作用、構造和安裝位置；熟悉減速器的拆裝和調整的方法，培養學生對減速器主要零件尺寸目測和識別能力。本實驗室也可以作為機械設計課程設計使用。適用專業：車輛與交通運輸、機械設計制造及其自動化、機電一體化、數控加工技術，食品科學與工程，材料成型等專業。
一、減速器制作及用材：
拆裝減速器制作材料除標準件外，全部用優質鋁合金精加工制作而成，傳動齒輪用滾齒機加工。精度高、配合正確、傳動靈活，減速器外殼表面進行烤漆處理。產品精久耐用，全鋁減速器我廠獨家生產歷史已有多年。
二、減速器功能及特點：
①、本系列大型拆裝減速器專供學生作拆裝實驗用，為設計和測量零件尺寸和繪制正確零部件及裝配圖提供了實物依據。
②、該系列產品品種齊全、尺寸合適、重量輕、設計結構合理牢固。
③、減速器附件類型多，開擴了學生的視野。
二、減速器種類

序號	貨物名稱	參考品牌、技術參數及要求	數量	單位	金額（元）
1	展開式雙級圓柱齒輪減速器	模數：m=3，齒數：Z1=16 Z2=47 Z3=27 Z4=68，壓力角：20°，β：15°，傳動比： i =7.398，中心高度：h =146，制作材料：箱體和軸系采用全鋁合金制造，長×寬×高：535×330×294	1	臺	5200
2	分流式雙級圓柱齒輪減速器	模數：m=3，齒數:Z1=16 Z2=47 Z3=27 Z4=68，壓力角：20°，β：15°，傳動比：i =7.398，中心高度：h =146，制作材料：箱體和軸系采用全鋁合金制造，長×寬×高： 550×350×320	1	臺	5200
3	同軸式雙級圓柱齒輪減速器	模數：m=3，齒數：Z1=22 Z2=26 Z3=78 Z4=82，壓力角：20°，β：15°，傳動比：i =11.1818，中心高度：h =159，制作材料：箱體和軸系采用全鋁合金制造，長×寬×高；560×420×350	1	臺	5200
4	雙級圓錐圓柱齒輪減速器	模數：m=3，齒數：Z1=20 Z2=50 Z3=16 Z4=68，β：15°，傳動比：i =10.625,中心高度：h =141，制作材料：箱體和軸系采用全鋁合金制造，長×寬×高：550×340×340	1	臺	5200
5	單級圓錐齒輪減速器	模數：m=3，齒數：Z1=20 Z2=60，壓力角：20°，β：15°，傳動比：i =3，中心高度：h =129，制作材料：箱體和軸系采用全鋁合金制造，長×寬×高：500×350×315	1	臺	5200
6	單級圓柱齒輪減速器	模數：m=3，齒數：Z1=72 Z2=29，壓力角：20°，β：15°，傳動比： i =2.49，中心高度：h =151，制作材料：箱體和軸系采用全鋁合金制造，長×寬×高：450×400×340	1	臺	5200
7	蝸輪蝸桿（下置式）減速器	模數：m=4，齒數：Z1=1 Z2=45，β：45°，傳動比：i =45，中心高度：h =210，制作材料：箱體和軸系采用全鋁合金制造，長×寬×高：420×320×400	1	臺	5200
8	新型單級圓柱齒輪減速器	模數：m=2，齒數：Z1=25 Z2=75；傳動比：i =3；中心高度：h =120；制作材料：箱體和軸系采用全鋁合金制造；長×寬×高:290×220×215	1	臺	5000

三、拆裝工具：1套
1、活動扳手1套
2、橡皮錘1把
3、內外卡鉗1套
4、鋼絲鉗1把
5、尖嘴鉗1把
6、榔頭1把
7、內六角扳手1套
四、性能規格
1.減速器的結構尺寸適合學生折裝實驗用,重量?jī)H為10~40kg;
2.減速器為全鋁制模型,可拆裝;
3.減速器參考標準減速器進行人性化設計,外觀美觀大方;
五、減速器圖片

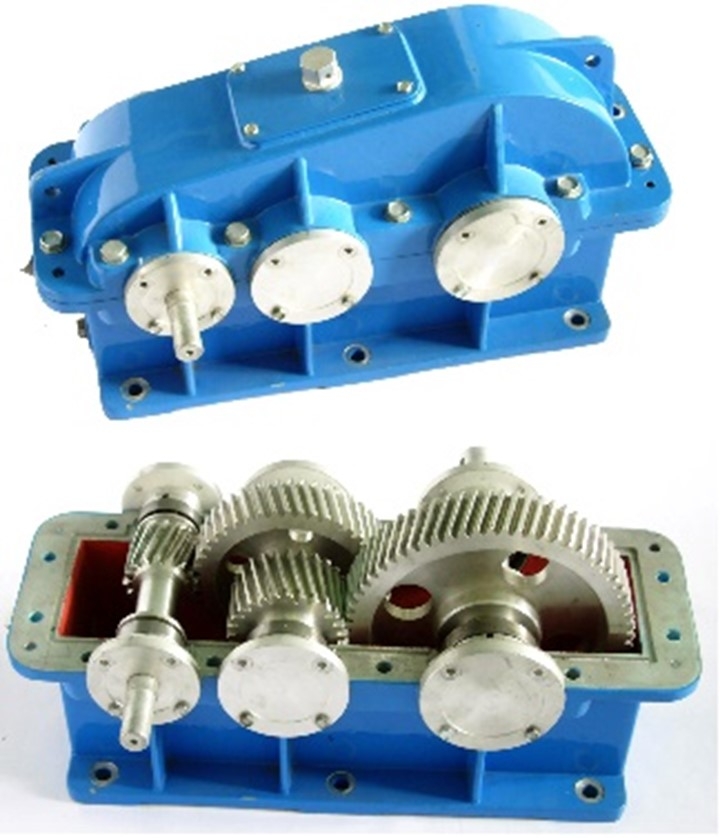

（1）DB-MX65-1展開式雙級圓柱齒輪減速器

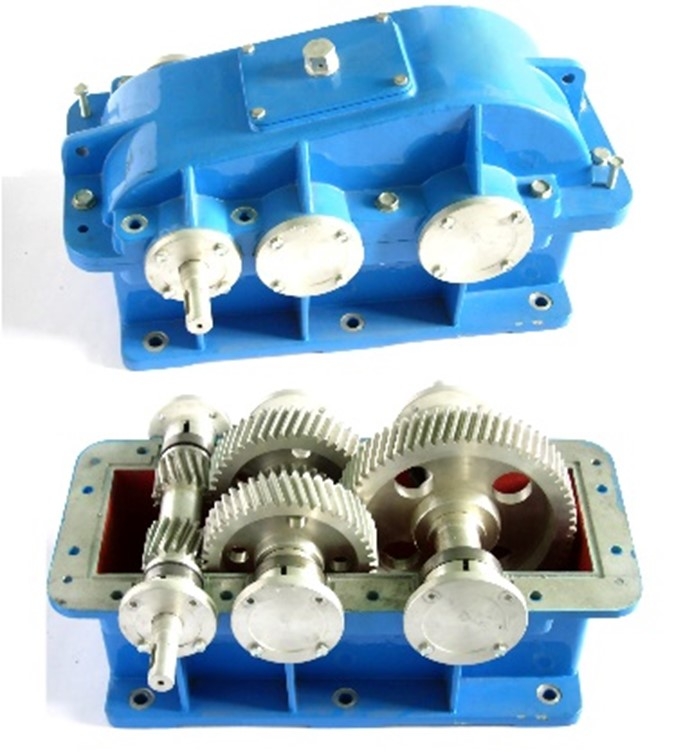

（2）DB-MX65-2分流式雙級圓柱齒輪減速器

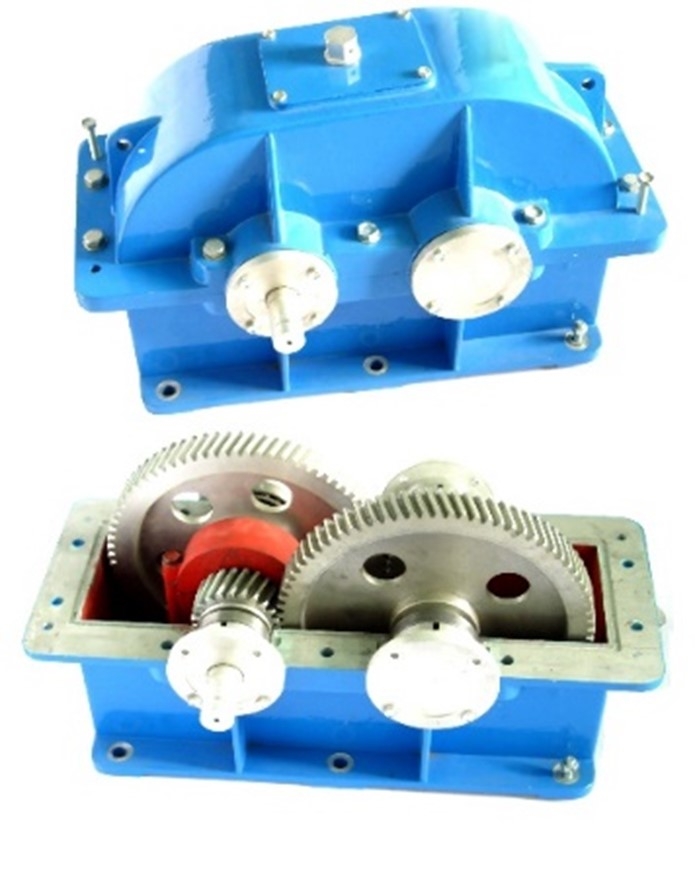

（3）DB-MX65-3拆裝用雙級圓錐圓柱齒輪減速器

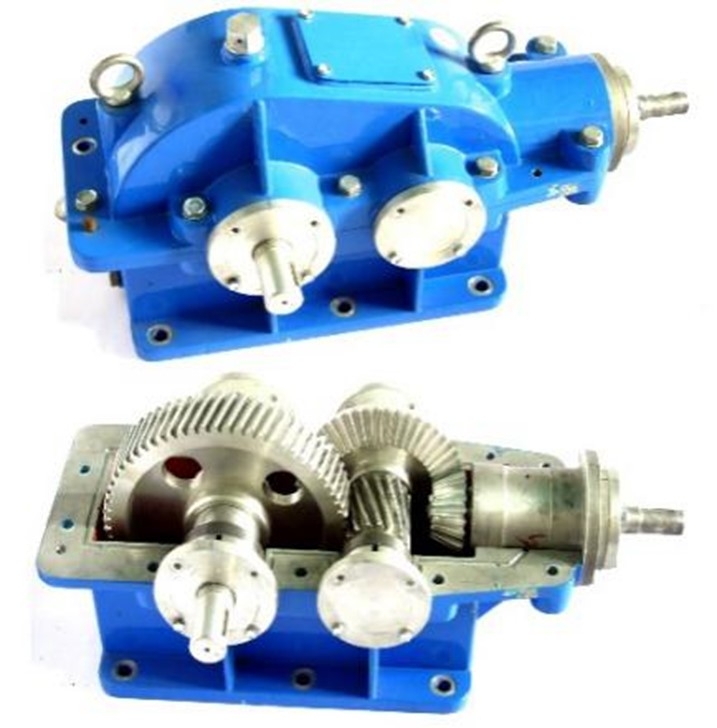

（4）DB-MX65-4拆裝用單級圓錐齒輪減速器

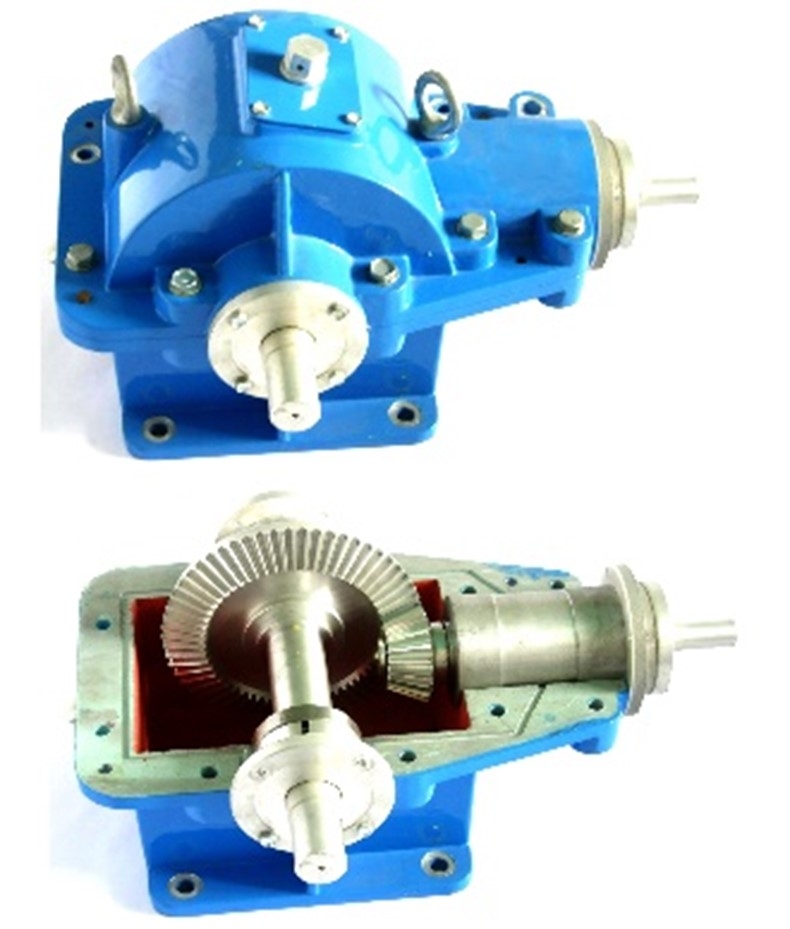

（5）DB-MX65-5拆裝用單級圓柱齒輪減速器

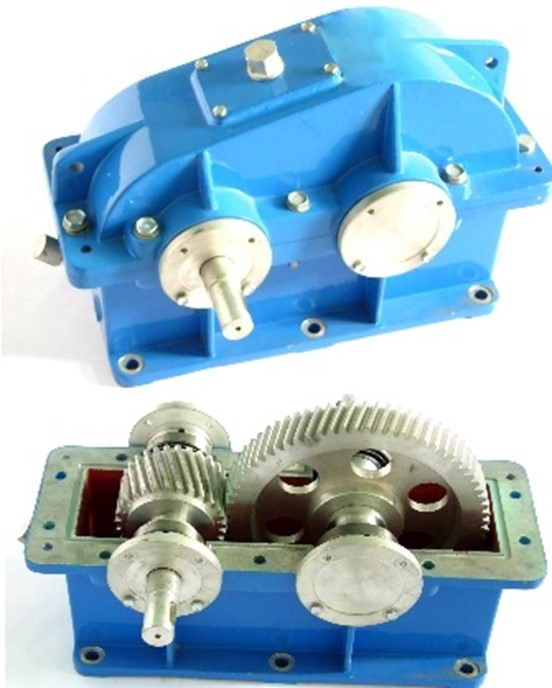

（6）DB-MX65-6拆裝用蝸輪蝸桿減速器

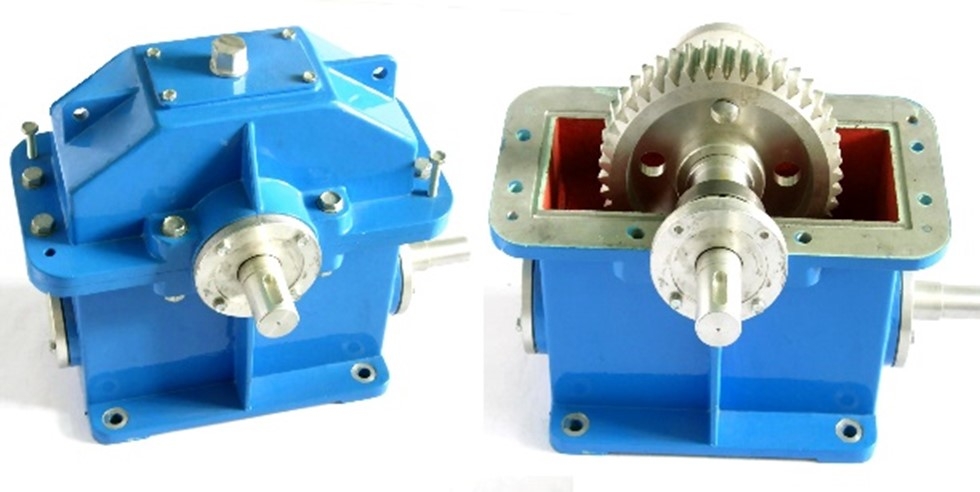

（7）DB-MX65-7拆裝用新型結構單級圓柱齒輪減速器

（8）DB-MX65-8拆裝用雙級分流式圓柱齒輪減速器

友情提示：

1、貨品驗收：閣下收貨時請檢查拆裝用大型減速器模型的貨品外觀，核實拆裝用大型減速器模型的數量及配件，拒收處于受損狀態的拆裝用大型減速器模型；

2、質保：頂邦將為閣下提供拆裝用大型減速器模型產品說明書內的質保條件和質保期，在質保范圍內提供對拆裝用大型減速器模型的免費維修，超出條件承諾時提供對拆裝用大型減速器模型的有償維修；

3、退換貨：閣下單方面原因?qū)е碌牟鹧b用大型減速器模型選型錯誤或拆裝用大型減速器模型購買數量錯誤，造成拆裝用大型減速器模型的退換貨要求，將不被接受；

4、貨期：拆裝用大型減速器模型的發貨期為參考值，如您需要了解拆裝用大型減速器模型的精確貨期，請與頂邦的銷售人員聯系；

5、如閣下對拆裝用大型減速器模型有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關拆裝用大型減速器模型的咨詢。
