- DB-JD136 LED顯示屏故障檢測與維修實訓臺
一、概述
LED點陣顯示屏已廣泛應用于廣告、銀行、車站、商場等信息顯示，具有顯示內容豐富、顯示狀態多樣等特點。
LED顯示屏故障檢測與維修實訓臺是基于單片機控制的多功能LED點陣顯示屏，適合中、高職學校實訓中的項目教學。
LED顯示屏故障檢測與維修實訓臺是一個專門用于學習和實踐LED顯示屏故障檢測與維修技能的設備。它配備了各種工具和測試設備，以模擬實際工作環境中的LED顯示屏故障情況，幫助學生和維修人員掌握正確的故障檢測與維修方法。
LED顯示屏故障檢測與維修實訓臺可以模擬多種LED顯示屏的故障情況，例如顯示屏不亮、色彩失真、畫面閃爍等。學生或維修人員可以通過觀察故障現象，使用實訓臺上的工具和測試設備進行故障檢測和排查。
LED顯示屏故障檢測與維修實訓臺上還配備了詳細的操作指南和教學資料，幫助學生和維修人員理解LED顯示屏的結構和工作原理，掌握常見的故障類型和維修方法。此外，實訓臺還可以用于模擬一些復雜的故障情況，以提高學生的應急處理能力和維修水平。
通過LED顯示屏故障檢測與維修實訓臺的實踐訓練，學生可以更好地掌握LED顯示屏的維修技能，提高維修效率和質量，為未來的工作打下堅實的基礎。
二、技術參數
1、輸入電源：單相三線～220V±5% 50Hz
2、溫度：-10℃～+40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.0KVA
4、重量：120Kg
5、外形尺寸：1600mm×700mm×1750mm
三、裝置組成及技術參數
序號 部件名稱 功能及技術參數 數量 1 實驗桌 1.桌子臺面板采用E1級三聚氰胺復面合成板，臺面厚度約25mm。
2.采用四個工業鋁型材立柱為支撐，立柱端部可安裝調節腳，方便高度調節，主體結構通過左、右各2個C字形鋁壓成型構件聯接，臺面高度約800mm，桌面板下設支撐框架，截面尺寸為30×30mm，承受力不少于300kg。
3.立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭，槽內適用工業鋁型材通配螺母及配件。
4.C字形鋁壓成型構件為左、右對稱件，外形約160×166×70mm，采用壓鑄成型工藝，經機加工、拋丸、噴砂，表面橙色靜電噴涂工藝。
5.設有抽屜和鍵盤抽屜，用于放置工具和電腦鼠鍵。
6.底部設有電腦主機托盤，用于放置電腦主機。
7.外形尺寸：1600mm×700mm×750mm1套 2 實驗臺架 1.鋼制結構，表面靜電噴涂，外形尺寸：長1600x深400x高1000（mm）。

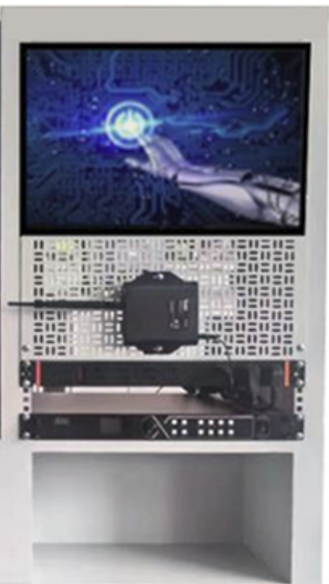

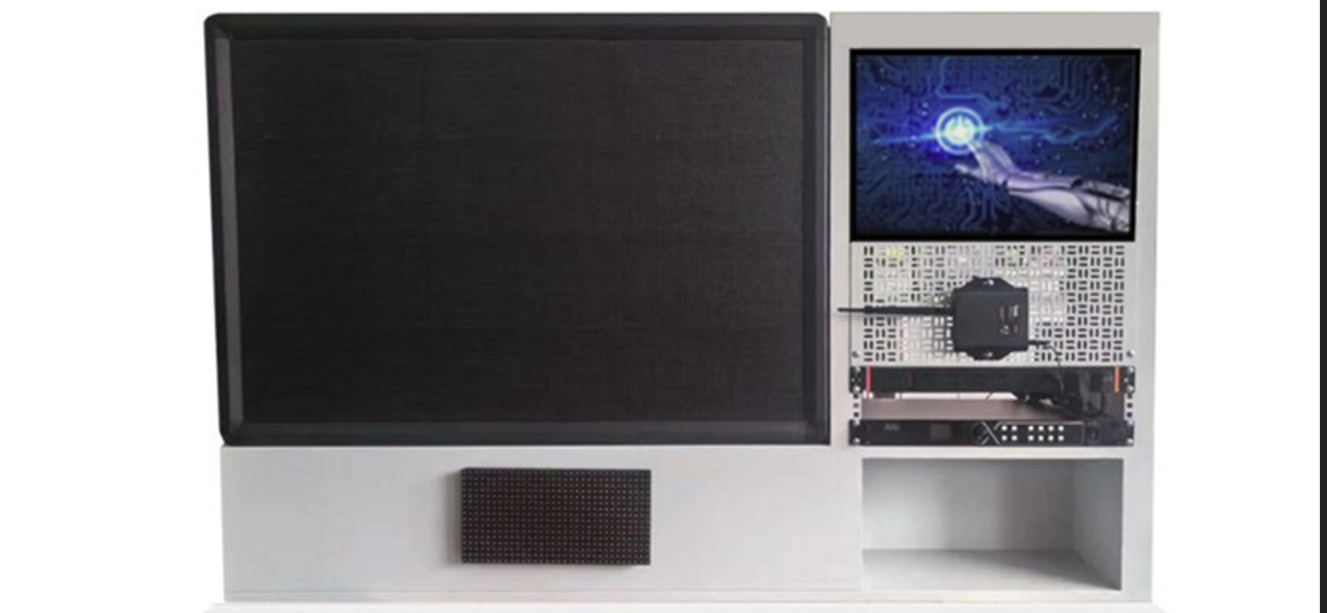

2.右側凹槽式設計，用于安裝固定LED點陣屏，左側按照標準19吋標準機柜框架式設計，安裝一塊網孔板用于安裝控制器和電腦顯示器，下部預留有3U寬度，用于安裝PDU電源和視頻控制器。
3.底部設有P10點陣屏固定空間。1套 3 LED點陣屏 P5全彩室內屏
1.外形尺寸：320mm×160mm
2.物理密度：40000點/㎡
3.像素間距：5mm
4.白平衡度：≥1000cd/㎡
5.分辨率:64×32Dots
6.觀看距離：5-35m
7.單燈電流：3.5A±0.1A
8.模組功率：≤20W
9.使用壽命：>100000h
10.輸入電壓：4.8-5.5V
11.環境溫度：-10°C~60°C
12.控制方式：同步控制
13.雜點率：<0.000112塊 4 LED點陣屏 P10單色室內屏
1.外形尺寸：320mm×160mm
2.點密度：10000點/㎡
3.像素間距：10mm
4.像素構成：1紅
5.分辨率:32×16
6.平均功耗：300W/小時
7.最大功耗：800W/小時
8.可視距離：3M-300M
9.使用壽命：>100000h
10.輸入電壓：5V
11.環境溫度：-20°C~80°C
12.接囗：標準12接口1塊 5 控制卡 1.常規:64X1024像素點，PWM:128x1024像素點，視芯:81x1024像素點
2.最高 65536 級灰度
3．芯片支持：常規芯片、PWM 芯片、視芯芯片
4. 掃描類型：靜態到 128掃描之間的任意掃描類型
5. 模組規格：單組數據可支持 13312像素點以內任意走線
6. 排線方向：從左到右、從右到左、從上到下、從下到上級聯
7. 數據組數：16 組并行 RGB全彩數據或32組串行RGB數據，可擴展128組串行RGB數據，數據組可自由交換
8：模組抽點、抽行抽列：任意抽點、任意抽行抽列
9. 亮度校正、色彩校正：8bit2塊 6 實訓導線 包含排線和電源線 1套 7 視頻處理器 1.機箱規格：1U 標準機箱
2. 電氣規格：AC100~240V，50/60Hz，10W
3．工作環境：-20°C~60C/-4°F~140°F、0%RH~80%RH，無冷凝
4. DVI最大輸入分辨率: 1920x1200@60Hz
5. HDMI 1.4最大輸入分辨率: 1920x1200@60Hz
6. 幀率: 23.98/24/25/29.97/30/50/59.97/60Hz1套 8 視頻播放盒 1.硬件性能：高清硬解碼播放
2.節目儲存：32GB(節自可用 25GB)
3.最大帶載面積：最大帶載 65 萬點，最寬 4096像素，最高3840像素
4.支持接收卡：卡萊特全系列接收卡
5. 工作電壓：DC5V-12V
6. 最大功率: 10W
7. 節目排程：多節目順序播放，支持節目定時設置
8. 節目分區：節目窗口任意分區，支持窗口任意層疊，支持多節目頁播放
9. 視頻格式：HEVC(H265)、H.264、MPEG-4 Part2與 Motion JPEG
10. 多窗口顯示：單個高清視頻窗口或最多 3個標清視頻窗口、多個圖文、滾動字幕、滾動圖片LOGO、日期時間星期、天氣預報。實現自由分屏功能，不同區域顯示不同內容
11．窗口疊加：窗口任意疊加，支持完全透明、不透明等效果1套 9 開關電源 5V/10A 2個 10 PDU電源 8位 360°旋轉 1個 11 調試、播放軟件 1.支持圖片導入，文字輸入，視頻導入、排版
2.板卡參數設置、導入、發送、固化
3.支持節目編輯、模擬或數字時鐘、定時器、流媒體
4、支持電腦桌面投屏1套 12 虛擬仿真考核系統 1.具有器件介紹功能:介紹實際 LED單元板維修所使用的元器件、維修工具以及常見電路板實物展示和文字介紹
2．具有模擬裝配功能:檢測使用者對單元板元器件的安裝位置、以及元器件的熟悉程度，可以任意選擇想要練習的單元板型號進行操作，支持P2.5和P5兩種板卡板卡場景選擇。
3．具有模擬故障檢修功能，支持隨機生成故障，下發到設備，學生可在軟件界面中進行答題。
4. 具有模擬接線功能:考驗使用者對單元板整體走線和芯片走線工藝。1套 13 專用工具 LED屏專用吸盤 1套 14 熱風焊臺二合一 8586D 10件套 1套 15 維修工具螺絲刀 螺絲批33件套 1套 四、實訓項目
1、LED外框的安裝
2、LED屏的安裝
3、LED屏的接線
4、LED屏的調試
5、視頻處理器的連接和調試
6、視頻播放盒的連接和調試
7、LED屏的故障排除
8、LED屏的焊接和拆裝
