一、產品簡介
東風EQ1120G全車電器實訓臺采用東風天錦EQ1120G整車電器實物為基礎，充分展示汽車儀表系統、燈光系統、雨刮系統、喇叭系統、發動機電器系統、起動系統和充電系統等汽車電器各系統的組成結構和工作過程。
東風EQ1120G全車電器實訓臺適用于學校對整車電器理論和維修實訓的教學需要。
二、功能特點
1. 東風EQ1120G全車電器實訓臺由真實可運行的汽車整車電器系統，充分展示汽車整車電器系統的組成結構。
接通電源，操縱示教板上的各種電器開關、按鈕、真實演示汽車儀表系統、燈光系統、雨刮系統、喇叭系統、發動機電器系統、起動系統和充電系統等汽車電器各系統的工作過程。
2. 東風EQ1120G全車電器實訓臺面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車整車電器各系統的工作原理。
3. 東風EQ1120G全車電器實訓臺示教板面板上安裝有檢測端子，可直接在面板上檢測汽車整車電器各系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4. 東風EQ1120G全車電器實訓臺設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，帶自鎖腳輪裝置，底座上配有40cm的桌面，臺面鋪裝32mm厚彩色高密度復合板，方便放置資料、輕型檢測儀器等。
三、技術規格
外形尺寸（約）：2080×700×1900mm(長×寬×高)
動力電源：三相四線(或三相五線)380V±10% 50Hz
工作電壓：直流24V
工作溫度：-40℃～+50℃
三相異步電動機
型 號：YT 100L1-4
電壓：AC 220V/380V
功率：2.2KW
轉速：1420r/min

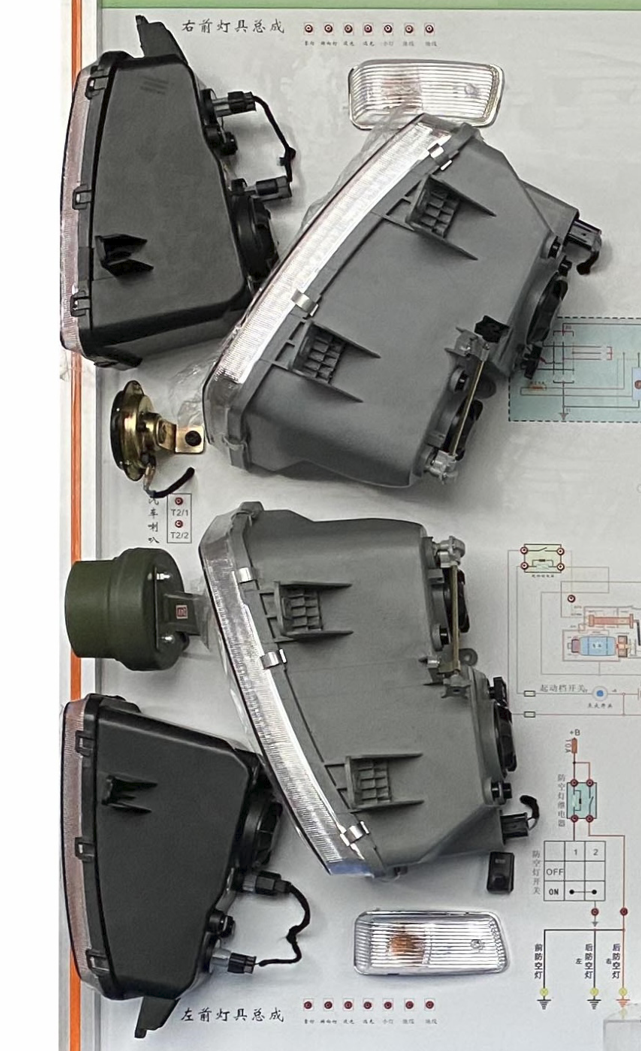

四、基本配置（每臺）序號 名 稱 規格型號 單位 數量 1 面板 裝有各種檢測端子以及彩色電路圖 套 1 2 點火開關 個 1 3 組合儀表 原車 套 1 4 組合開關 原車 套 1 5 左右前大燈總成 原車 套 1 6 左右前霧燈 原車 套 1 7 左右轉向燈 原車 套 1 8 左右轉向邊燈 原車 套 1 9 左右組合尾燈 原車 套 1 10 牌照燈 原車 套 1 11 燈光開關 原車 套 1 12 剎車燈開關 原車 套 1 13 倒車燈開關 原車 套 1 14 危險燈開關 原車 套 1 15 線束 套 1 16 雨刮總成 原車 套 1 17 雨刮控制繼電器 原車 個 1 18 噴水電機 原車 套 1 19 噴水壺 原車 套 1 20 喇叭 原車 個 2 21 喇叭繼電器 原車 個 1 22 霧燈繼電器 原車 個 1 23 起動機總成 原車 臺 1 24 發電機總成 原車 臺 1 25 三相異步電動機 YT 100L1-4 臺 1 26 蓄電池 臺 2 27 保險絲盒 個 1 28 電源總開關 50A 個 1 29 移動臺架(帶自鎖腳輪裝置) 2080×700×1800mm(長×寬×高) 臺 1 30 故障模擬與排除裝置 套 1 31 教師手冊 套 1 32 合格證與保修卡 套 1
友情提示：
1、貨品驗收：閣下收貨時請檢查東風EQ1120G全車電器實訓臺的貨品外觀，核實東風EQ1120G全車電器實訓臺的數量及配件，拒收處于受損狀態的東風EQ1120G全車電器實訓臺；
2、質保：頂邦將為閣下提供東風EQ1120G全車電器實訓臺產品說明書內的質保條件和質保期，在質保范圍內提供對東風EQ1120G全車電器實訓臺的免費維修，超出條件承諾時提供對東風EQ1120G全車電器實訓臺的有償維修；
3、退換貨：閣下單方面原因?qū)е碌臇|風EQ1120G全車電器實訓臺選型錯誤或東風EQ1120G全車電器實訓臺購買數量錯誤，造成東風EQ1120G全車電器實訓臺的退換貨要求，將不被接受；
4、貨期：東風EQ1120G全車電器實訓臺的發貨期為參考值，如您需要了解東風EQ1120G全車電器實訓臺的精確貨期，請與頂邦的銷售人員聯系；
5、如閣下對東風EQ1120G全車電器實訓臺有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關東風EQ1120G全車電器實訓臺的咨詢。
