DB-GSS05 智能交通教學實訓沙盤

一、沙盤介紹：
智能交通教學實訓沙盤是以城市道路交通、社區商圈為原型，綜合運用無線傳輸網絡、單片機、RFID射頻識別、傳感器與控制器、AI人工智能、電磁導航駕駛、智能語音、云計算等技術，依托部署在實景沙盤中的傳感器與控制器、無線通信模組、RFID模組、智能實訓小車以及智能網關等設備，實現智能交通的控制與管理，幫助學生熟悉智能交通系統相關項目的開發與應用。
智能交通教學實訓沙盤為各個系統提供相應的場景，場景中布置對應功能的傳感器與執行器，傳感器將采集到的信息通過ZigBee進行傳輸，并控制相應執行器作出反應，使得智能城市、自動駕駛、車輛追蹤、ETC抬桿控制、城市環境監測、智能路燈、城市燈光控制、交通燈指示、物聯網實訓智能車、智能網關、物聯網云服務器等系統融合在一起，形成一套完整的智能交通模型。

二、沙盤特點：

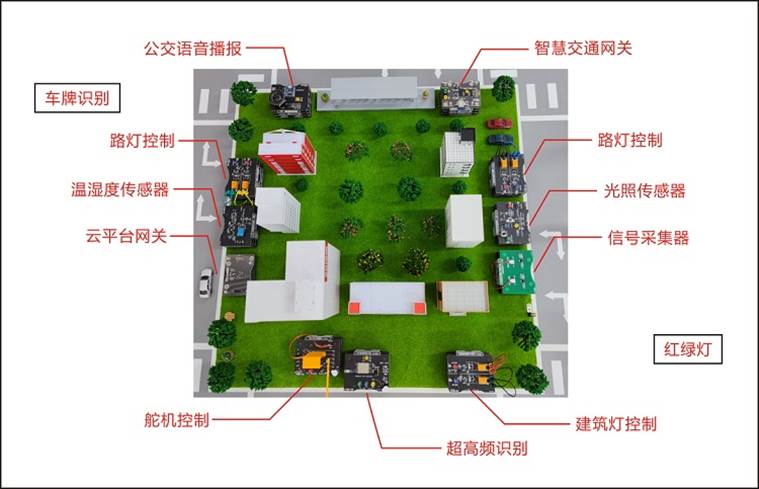

智能交通教學實訓沙盤構造圖

智能交通教學實訓沙盤是一款以綜合實訓為主的實景沙盤，通過將交通道路、路燈、紅綠燈、監控攝像、公交站、ETC抬桿以及智能城市等場景相結合，實現通過沙盤內部物聯網模塊，控制智能小車完成在交通沙盤內不同場景的運行，完成智能交通系統的實訓實驗。
u  智能交通沙盤采用高強度鋁合金骨架，外形尺寸1.2m*1.2m*0.25m；
u  智能交通沙盤包含智能小車、智能路燈系統、紅綠燈系統、公交語音播報系統、傳感器系統、報警器系統、紅綠燈系統、自動抬桿系統、城市燈光系統、車牌識別以及車輛定位系統，均可通過沙盤內實驗?zāi)K進行采集和控制；
u  智能交通沙盤采用一體式供電結構，整個沙盤只需連接一根電源線即可，通過一根電源線可以為13路模塊供電，省去繁雜的接線工作，便于學生使用操作；
u  智能交通沙盤表面集成13個實驗?zāi)K插槽，所有實驗插槽均可進行磁吸式連接，并且集成防短路設計，支持至多個模塊的聯動實驗，可在單個知識點學習的基礎上，進行多模塊綜合應用實驗，可完成無線傳感網絡實驗等多種復雜的聯網實驗；
u  智能交通沙盤內部電器與物聯網模塊底板連接，可通過物聯網模塊直接控制智能交通的燈光和，代碼開源，支持二次開發；
u 提供NewIOT物聯網實驗平臺，用于實驗調試及相關物聯網模塊基礎配置

三、沙盤系統：
1.智能小車

智能實訓小車采用STM32高性能處理器，小車搭載四種不同的運動套件，可實現紅外尋跡、電磁尋跡、紅外避障以及控制功能，支持磁吸搭積木的連接方式，可搭配不同的模塊實現不同實訓功能，小車還集成RFID射頻識別模塊、ZigBee通信模塊、高頻卡片以及車牌號卡片等，提供開放的源代碼和實驗例程。
2.智能網關和無線傳輸系統

智能網關采用ZigBee和WiFi的雙網關，整個系統的底層采用ZigBee技術進行無線傳輸，其中ZigBee網關負責連接局域網，而WiFi網關負責將采集的傳感器信息傳輸至云平臺端，實現云端顯示和控制；

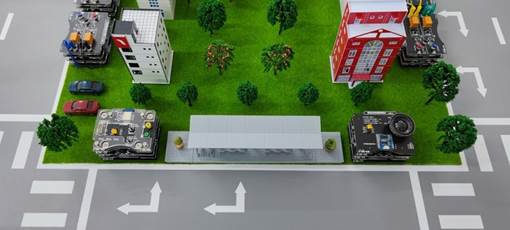

3.公交語音播報系統

采用智能語音播報模塊和125k低頻度讀卡器，當內置125k讀卡器的小車經過并讀取到預置在公交站旁的低頻卡片時，小車識別卡片數據，將公交報站指令通過ZigBee網絡傳輸?shù)秸Z音播報模塊上，此時小車停止，并播報到站信息，待延時結束后，播報小車啟動信息，小車自動啟動，實現模擬公交的報站和自動啟停。

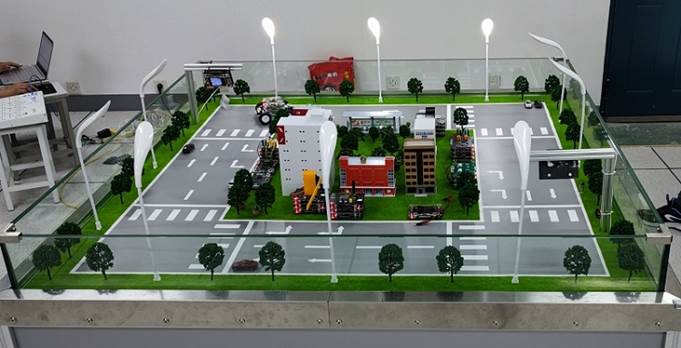

4.智能路燈系統

智能路燈系統主要由模擬路燈、繼電器控制器和低頻讀卡器組成，每路路燈與繼電器連接，小車運行時識別預置在道路下的低頻卡片，并通過ZigBee無線傳感網發送繼電器開啟和關閉的指令，聯動繼電器進行路燈的自動開合，從而實現智能路燈，即車走哪條路，哪條路的路燈才亮起，節約能源；

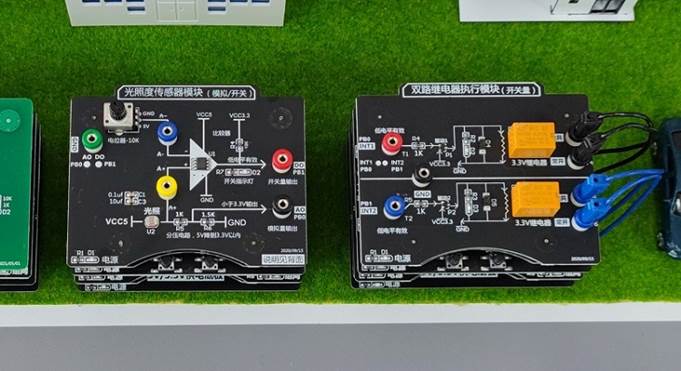

5.城市燈光系統

城市燈光系統由光照度傳感器、繼電器執行器以及內置在建筑物內的LED燈組成，當環境亮度降低時，達到預設的臨界值時，建筑燈光會自動亮起，亮度恢復正常后，建筑燈光自動熄滅；

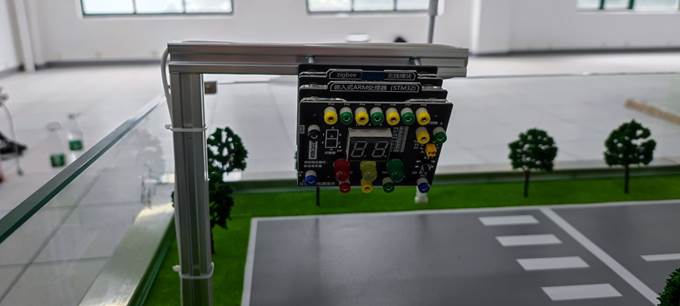

6.交通信號燈系統

交通信號燈系統由紅綠燈模塊、紅外對射模塊和漫反射模塊組成，通過傳感器和交通信號燈的協調配合，實現小車自動啟停和行人避讓，當小車經過進入到紅綠燈路口，并觸發傳感器，紅綠燈模塊將此時信號燈的狀態通過ZigBee網絡發送給小車，小車接收信息后，執行相應操作。

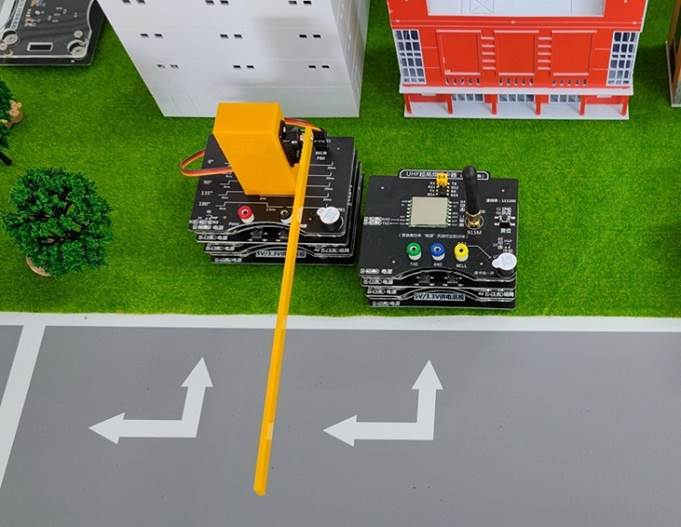

7.ETC自動抬桿系統

ETC自動抬桿系統由915M高頻讀卡器和舵機執行器組成，當小車駛?cè)隕TC入口時，915M高頻讀卡器識別小車預設的高頻卡片，并將道閘打開的指令通過ZigBee網絡傳輸?shù)蕉鏅C執行器，由舵機執行器完成自動抬竿，待檢測到小車經過后，自動關閉道閘；

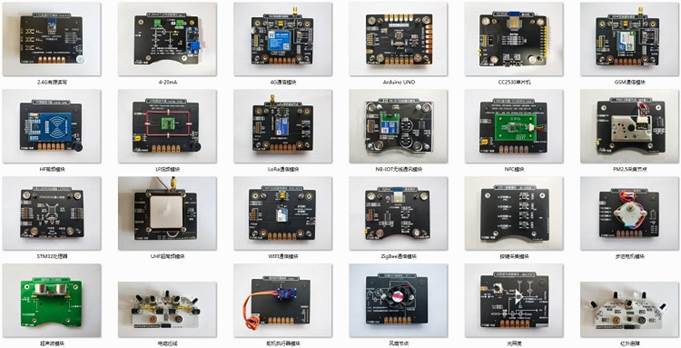

8.城市環境感知系統

城市環境感知系統由多個環境感知傳感器組成，包括：空氣溫濕度、二氧化碳濃度、光照度、雨雪、風速等，傳感器配套ZigBee無線模塊進行組網，并通過WiFi網關將環境傳感器數據上傳至云端，實現云端采集；

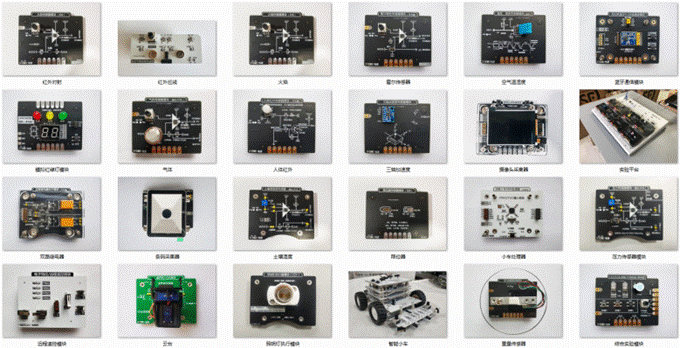

9.城市居民安防系統

城市安防系統由多種組成，包括：人體紅外報警、煙霧報警、火焰報警、紅外對射報警等，配套ZigBee無線模塊進行組網，并通過WiFi網關將環境傳感器數據上傳至云端，實現云端采集；

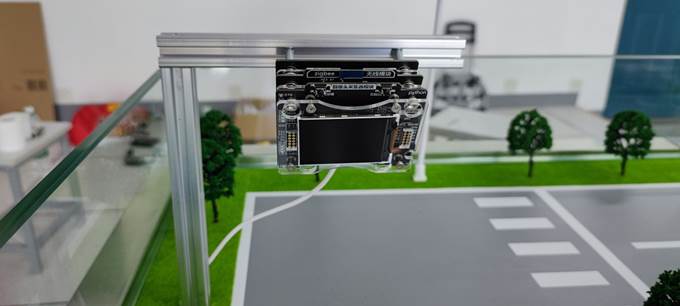

10.AI車牌識別系統

AI車牌識別系統主要采用AI攝像頭識別技術，提供配套的攝像頭模組和屏幕模組，既可識別車牌，也可以識別物體，通過對小車車牌的識別，比對數據庫數據，實時顯示采集的車牌號碼信息，也可自主進行Python的相關開發，實現不同的應用功能；
11.車輛定位系統

在沙盤道路下方，預置了多個低頻卡片，通過小車在沙盤上運行，小車上的低頻讀卡器讀取每個卡片，通過每個卡片的ID不同，實現小車在各個不同位置的定位，整個系統是通過ZigBee網絡進行數據傳輸，將小車位置信息發送至上位機軟件端，實現軟件動畫與小車運行軌跡同步，同時軟件還具備顯示紅綠燈和路燈狀態的功能；
四、配置清單：

序號	項目	名稱	數量	備注
1	沙盤	智能交通實訓沙盤	1	1.2m1.2m0.25m
2	調試平臺	物聯網實驗平臺	1	一體化供電平臺
3	供電底板	3.3V/5V供電底板	13	支持磁吸搭積木
4	單片機	嵌入式STM32模塊	13	支持磁吸搭積木
5	無線通訊	ZigBee無線通信模塊	13	支持磁吸搭積木
5	無線通訊	WIFI無線通信模塊	1	支持磁吸搭積木
6	射頻識別	UHF超高頻模塊(915M)	1	含天線和標簽
6	射頻識別	LF低頻模塊（125k）	1	智能小車內置
7	傳感器	空氣溫濕度傳感器	1	支持磁吸搭積木
		光照傳感器	1	支持磁吸搭積木
		人體紅外傳感器	1	支持磁吸搭積木
		氣體傳感器	1	支持磁吸搭積木
		火焰?zhèn)鞲衅?/span>	1	支持磁吸搭積木
		紅外對射傳感器	1	支持磁吸搭積木
		信號采集傳感器	1	支持磁吸搭積木
8	執行控制器	雙路繼電器執行器	3	支持磁吸搭積木
		舵機執行器	1	支持磁吸搭積木
		風扇模塊	1	支持磁吸搭積木
		語音播報模塊	1	支持磁吸搭積木
		LED紅綠燈模塊	1	支持磁吸搭積木
9	智能小車	智能小車	1	支持磁吸搭積木
		智能小車處理器模塊	1	支持磁吸搭積木
		自動駕駛碰撞預警傳感器	1	支持磁吸搭積木
		自動駕駛磁性巡線傳感器	1	支持磁吸搭積木
		自動駕駛紅外巡線傳感器	1	支持磁吸搭積木
		AI攝像識別模塊	1	支持磁吸搭積木
10	云平臺	公有云平臺	1	支持上云

五、硬件參數：

智能交通實訓沙盤參數
序號	名稱	參數	圖片
1	智能交通實訓沙盤	l 采用鋁合金骨架，尺寸1.2m1.2m0.25m； l 采用5V-12V安全電壓，提供1路電源總開關； l 內置智慧城市與智能交通沙盤模型，支持智慧路燈、智能小車、城市燈光、公交語音播報、交通信號燈、ETC自動抬桿、車牌識別、車輛定位、交通信號燈、傳感器與報警器系統； l 提供zigbee和wifi網關，支持無線傳感網和多網絡融合； l 提供13路磁吸模塊連接板，支持物聯網模塊磁吸搭積木連接，至少支持3層模塊疊加； l 提供8路接線插座，用于接線連接； l 支持云平臺系統；
2	物聯網實驗平臺	l 外觀尺寸：長415寬310高50（mm），材質：鋁合金楔形結構； l 實驗平臺采用一體式供電結構，整個實驗過程只需連接一根電源線和數據線即可。 l 采用全新的教學模式：磁吸積木式教學，所有模塊可以進行疊羅漢式(搭積木)的組裝連接，支持多層模塊疊加，無需外數據線與電源線； l 提供5V供電接口（Type-C）、以太網接口、雙路USB接口、J-link下載器接口、CC-Debugger下載器接口、RS232/RS485串口，其中J-link下載器、CC-Debugger下載器均為平臺內置，下載程序時只需將模塊吸附到平臺對應下載端即可，無需接線； l 內置USB串口服務設備,通過1路USB虛擬出多路串口，根據端口虛擬出不同的串口，最多可拓展8路串口接口，其中包含普通TTL串口4路，485串口4路； l 實驗平臺具備8個通用實驗?zāi)K插槽，每個插槽集成12路接觸點，供模塊進行數據通訊及供電，并且插槽集成防短路功能，可直接將模塊吸附到插槽內,支持最多8個模塊聯動實驗； l 實驗平臺上集成了485選擇鍵、ZigBee仿真器復位鍵、J-Link仿真器啟動鍵和虛擬儀器啟動鍵，在使用不同功能的時候，方便切換和使用，同時實訓平臺內部集成還原功能模塊，當通訊及仿真調試出現混亂時，只需關閉電源再重啟，即可恢復出廠設置；

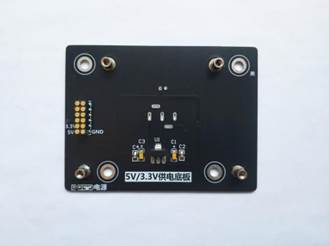

3	3.3v/5v供電底板	l 提供3.3v/5v供電觸點，為上層模塊進行持續供電； l 提供“通用平臺”彈性探針接觸點，用于程序下載、串口調試、供電等作用。提供搭積木彈性接觸針，用于搭積木形式教學。

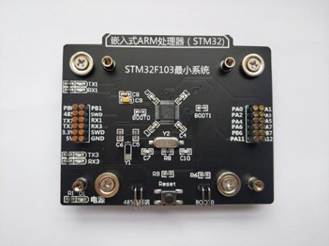

4	嵌入式STM32處理器	l 采用STM32F103處理器，內核：ARM 32位的Cortex?-M3 CPU；最高72MHz工作頻率，在存儲器的0等待周期訪問時可達1.25DMips/MHz (Dhrystone 2.1)； l 存儲器： l 從16K到32K字節的閃存程序存儲器； l 從6K到10K字節的SRAM； l 支持USB、CAN、6個定時器、2個ADC 、6個通信接口； l 提供485選擇端、BOOT0兩路接口；提供1個復位鍵； l 程序下載方式為實驗平臺內部下載，即無須外部接線，節省接線操作時間，帶有電源保護電路； l 提供“通用平臺”彈性探針接觸點，用于程序下載、串口調試、供電等作用。提供搭積木彈性接觸針，用于搭積木形式教學。

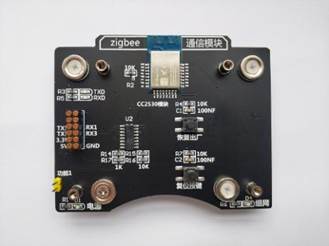

5	ZigBee無線通信模塊	l 主芯片：CC2530F256，256K Flash，8K RAM，內置8051單片機及無線收發器，支持11-26信道更改，支持點播、組播、廣播多種類型數據通信，支持自動組網及網絡自愈功能； l 串行速率：9600-115200bps多種速率可選； l 無線頻率：2.4GHz； l 無線協議：ZigBee2007/PRO； l 通訊接口：UART； l 無障礙傳輸距離：200米； l 集成串口切換功能，通過跳線方式，可將通訊線路進行切換； l 具備協調器、路由器及終端功能，可通過串口指令讓設備在三種類型中自由切換； l 提供“通用平臺”彈性探針接觸點，用于程序下載、串口調試、供電等作用。提供搭積木彈性接觸針，用于搭積木形式教學。

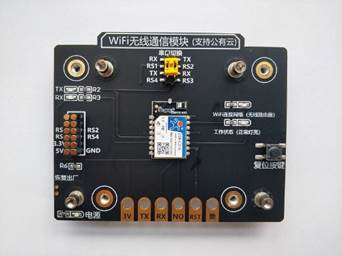

6	Wifi無線通信模塊	l 主芯片集成MAC、基頻芯片及射頻收發單元，內置低功耗運行機制，可以有效的降低功耗運行； l 支持[email protected]/g/n無線標準； l 支持WEP/WPA-PSK/WPA2-PSK安全模式； l 支持AP、STA、AP+STA工作模式； l 完全集成的串口轉無線TCP/UDP傳輸功能，多個串口速率選擇； l 支持TCP/UDPClient注冊包機制； l 支持SimpleConfig/Airkiss/usrlink快速聯網配置； l 支持AT+指令集配置； l 集成串口切換功能，通過跳線方式，可將通訊線路進行切換； l 通過參數配置，可通過WiFi無線節點，將傳感器數據傳入云端； l 提供“通用平臺”彈性探針接觸點，用于程序下載、串口調試、供電等作用。提供搭積木彈性接觸針，用于搭積木形式教學。

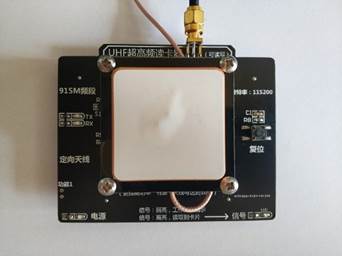

7	UHF超高頻模塊	l 工作頻率：915MHz； l 最大讀卡距離：10M； l 采用陶瓷天線，增益10DBi,最大功率50W； l 模塊采用超高頻RFID專用芯片模擬電路和先進DSP技術； l 支持EPCC1/GEN2/ISO18000-6C與ISO 18000-6B多協議； l 軟件可調輸出功率10dBm~27dBm； l 全面支持國際常用超高頻RFID標準，包括所有碼率和編碼選項； l 提供“通用平臺”彈性探針接觸點，用于程序下載、串口調試、供電等作用。提供搭積木彈性接觸針，用于搭積木形式教學。

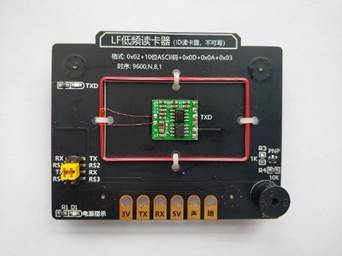

8	LF低頻模塊	l 工作頻率：125Khz－134.2KHz； l 非接觸式IC卡讀寫器的操作方法簡捷、方便，讀卡速度快最大讀寫距離可達10CM； l 采用ISO11784/85標準設計； l 支持TK4100,GK4100,EM4100及其兼容芯片； l 支持TEMIC 5557,ATA5567,ATA5577； l 支持hitag-s； l 支持EM4469,EM4302,EM4305； l 提供“通用平臺”彈性探針接觸點，用于程序下載、串口調試、供電等作用。提供搭積木彈性接觸針，用于搭積木形式教學。
9	空氣溫濕度傳感器	l 采用DHT11傳感器； l 溫度：檢測范圍0-50度，精確到可以達到0.5℃； l 濕度： l 檢測范圍20%RH-95%RH, 精確到可以達到2%RH； l 支持電容型濕度傳感實驗； l 支持濕度值脈沖信號輸出； l 輸出形式：數字量； l 提供“通用平臺”彈性探針接觸點，用于程序下載、串口調試、供電等作用。提供搭積木彈性接觸針，用于搭積木形式教學。

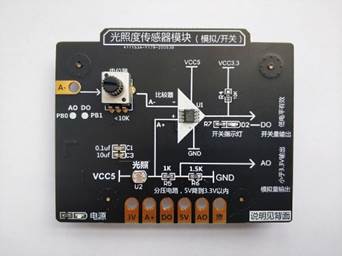

10	光照度傳感器	l 采用ROHM原裝BH1750FVI芯片； l 輸出形式:數字量、模擬量； l 使用寬電壓LM393電壓比較器,工作穩定； l 光照度范圍：0-65535lx l 傳感器內置16bitAD轉換器，直接數字輸出，省略復雜的計算，省略標定，不區分環境光源，接近于視覺靈敏度的分光特性，可對廣泛的亮度進行1勒克斯的高精度測定； l 提供“通用平臺”彈性探針接觸點，用于程序下載、串口調試、供電等作用。提供搭積木彈性接觸針，用于搭積木形式教學。

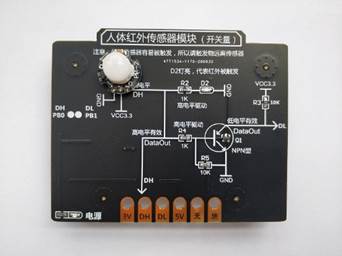

11	人體紅外傳感器	l 采用SR602感應傳感器； l 感應距離：0-5M； l 支持紅外對射、紅外漫反射傳感實驗； l 同時提供傳感器的模擬量信號； l 提供“通用平臺”彈性探針接觸點，用于程序下載、串口調試、供電等作用。提供搭積木彈性接觸針，用于搭積木形式教學。

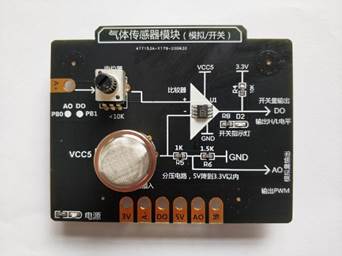

12	氣體傳感器	l 采用可拆卸結構，支持MQ系列半導體氣敏元件； l 支持1路數字量輸出； l 支持1路模擬量AD輸出功能； l 支持靈敏度可調； l 檢測濃度：300-10000ppm； l 提供“通用平臺”彈性探針接觸點，用于程序下載、串口調試、供電等作用。提供搭積木彈性接觸針，用于搭積木形式教學。

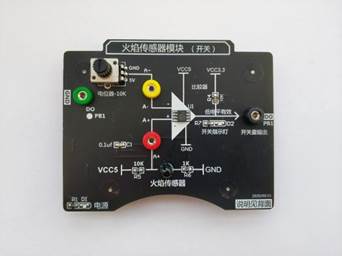

13	火焰?zhèn)鞲衅?/span>	l 探測角度：60°； l 檢測波長：760nm-1100nm； l 輸出形式：開關量； l 支持靈敏度可調； l 提供“通用平臺”彈性探針接觸點，用于程序下載、串口調試、供電等作用。提供搭積木彈性接觸針，用于搭積木形式教學。
14	紅外對射傳感器	l 采用H2010直射型光電傳感器，槽寬10mm； l 使用寬電壓LM393電壓比較器,工作穩定； l 具有信號輸出指示燈，輸出高電平燈滅，輸出低電平燈亮； l 輸出形式：開關量； l 提供“通用平臺”彈性探針接觸點，用于程序下載、串口調試、供電等作用。提供搭積木彈性接觸針，用于搭積木形式教學。

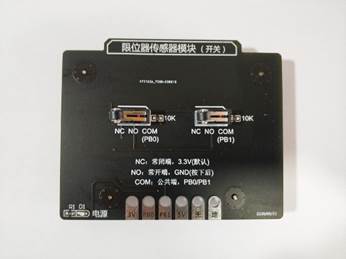

15	信號采集器	l 采用工業生產的機械限位器，限位器被觸發后可以選擇高電平輸出或者低電平輸出形式； l 提供雙路限位器，支持外接設備控制； l 提供NO、COM、NC三路輸出端； l 可以模擬一些工業傳感器的觸發采集，如紅外柵欄、人體紅外等； l 輸出形式：開關量； l 提供“通用平臺”彈性探針接觸點，用于程序下載、串口調試、供電等作用。提供搭積木彈性接觸針，用于搭積木形式教學。
16	雙路繼電器執行器	l 采用5V控制繼電器，實現雙路控制開關； l 繼電器規格3A-200VAC；3A-30VDC； l 提供NO、COM、NC三路輸出端，可外接控制設備； l 提供雙路指示燈，顯示繼電器狀態； l 提供“通用平臺”彈性探針接觸點，用于程序下載、串口調試、供電等作用。提供搭積木彈性接觸針，用于搭積木形式教學。

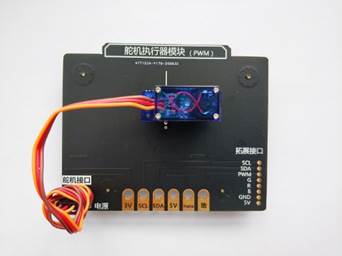

17	舵機執行器	l 采用單路舵機控制器，通過對舵機的控制實現對云臺的自由轉動； l 工作扭矩1.6kg/cm； l 轉動速度：0.12-0.13秒/60°； l 采用PMW信號進行傳輸； l 舵機運轉角度：0-360°； l 可通過單片機編程，實現舵機自由運轉； l 提供“通用平臺”彈性探針接觸點，用于程序下載、串口調試、供電等作用。提供搭積木彈性接觸針，用于搭積木形式教學。

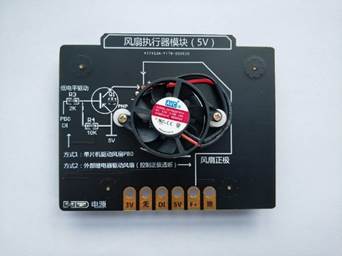

18	風扇模塊	l 提供1路直流風扇模塊，提供單片機和外接電路兩種控制方式； l 工作電流：0.09-0.25A； l 轉速：2000RPM； l 風量：2.37CFM； l 可通過對單片機編程實現開關控制； l 提供“通用平臺”彈性探針接觸點，用于程序下載、串口調試、供電等作用。提供搭積木彈性接觸針，用于搭積木形式教學。
19	語音播報模塊	l 提供3W/4Ω語音播報喇叭； l 支持MP3、WAV解碼格式； l 支持采樣率（Khz）：8/11.025/12/16/22.05/24/32/44.1/48； l 板載32Mbit（4MByte）flash存儲，可通過USB連接更新音頻文件； l 提供“通用平臺”彈性探針接觸點，用于程序下載、串口調試、供電等作用。提供搭積木彈性接觸針，用于搭積木形式教學。

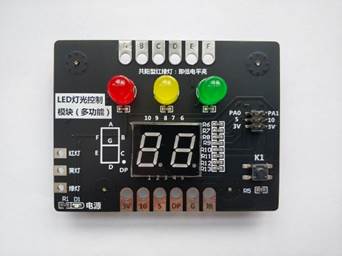

20	LED紅綠燈模塊	l 工作電壓：5V； l 提供紅黃綠3路LED燈，與智能小車配合使用，可實現可模擬紅綠燈功能：紅燈停，綠燈行； l 集成數碼管，實時顯示紅綠燈倒計時； l 通過對單片機編程，可實現燈光順序、時間控制及倒計時等功能；
21	智能小車	l 采用4個獨立的減速電機控制，型號GA12-N20 ，額定負載200g.cm； l 板載7.4V大容量鋰電池，電池容量3000 mA，帶有電源開關和電池保護功能，并集成電量顯示模組，實時顯示電池電量； l 小車主板（車身）表面集成24路彈性插針接觸點，支持搭積木教學形式，可通過磁吸連接方式與不同的模塊進行連接，實現不同功能； l 提供小車處理器模塊，采用STM32F103C8T6處理器芯片，可與小車主板進行磁吸連接； l 提供三種不同運動模式硬件，通過與小車主板底部集成的10路ACC智能尋跡接口和磁吸接觸點進行連接，可實現紅外避障自動駕駛、紅外巡線自動駕駛及磁性巡線自動駕駛?cè)N功能； l 支持云端及上微機軟件端控制；
22	智能小車處理器模塊	l 采用STM32F103C8T6處理器芯片，支持程序下載及修改，可進行二次開發； l 提供485選擇端和BOOT0插針； l 提供1路復位按鍵； l 提供TX1、RX1、TX3、RX3四路數據收發指示燈；

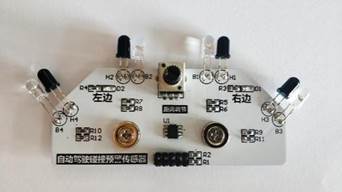

23	自動駕駛碰撞預警傳感器	l 采用模塊化設計，支持與智能小車進行磁吸連接，方便拆卸； l 提供4路獨立的紅外收發探頭，可從4個不同方向進行避障，減少死角； l 靈敏度可調，通過電位器調節，可設置水平方向2-30cm感應距離； l 提供左右雙路避障指示燈，當檢測到障礙物時，避障指示燈亮起，小車反向轉動； l 使用寬電壓LM393電壓比較器,工作穩定；

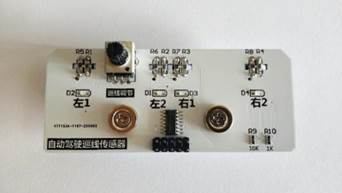

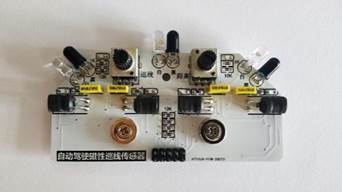

24	自動駕駛磁性巡線傳感器	l 采用模塊化設計，支持與智能小車進行磁吸連接，方便拆卸； l 提供4路獨立的TCRT5000光電傳感器模組，探測面積更大，保障循跡行駛； l 靈敏度可調，通過電位器調節，可設置距地面1mm-8mm感應距離； l 每個TCRT5000光電傳感器模組對應1路狀態指示燈，當傳感器被觸發時，指示燈熄滅；
25	自動駕駛紅外巡線傳感器	l 采用模塊化設計，支持與智能小車進行磁吸連接，方便拆卸； l 提供4路獨立的電感元件及1路電位調節器，可調節電磁感應靈敏度，電感容量10uH； l 提供3路獨立的紅外收發探頭及1路電位調節器，可調節紅外感應距離； l 提供6路傳感器狀態指示燈，實時顯示傳感器觸發狀態； l 使用寬電壓LM393電壓比較器,工作穩定；

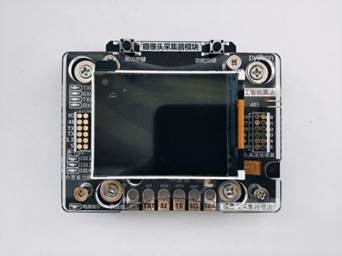

26	AI攝像識別模塊	l 采用人工智能AI核心模組，內置常用算法模型，支持多達48個GPIO和16個專用IO接口； l 提供2.4寸LCD顯示屏，分辨率240320，接口24PIN； l 提供1路200萬高清攝像頭模組，支持最大16321232分辨率； l 支持拓展TF卡； l 通過編程算法可進行車牌識別、實時畫面顯示及圖像識別等功能；

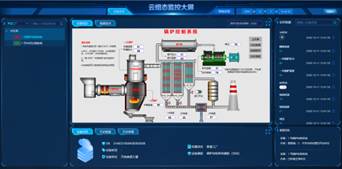

27	公有云平臺	l 支持傳統工業上云：可通過多種通訊方式，如: 5G（NB-IOT）、4G、GPRS（2.5G）、 Lora、 WiFi等，將工業上傳統硬件（包括教學傳感器模塊）接入云端，實現對工業生產環境數據的全面監控； l Modbus協議：采用工業上常用的Modbus協議，可將工業級別傳感器完全移植到教學實踐中，并提供源代碼，讓學生更快的與社會接軌； l 可以通過wifi、4g、nb-iot無線模塊，將傳感器數據直接采集到云端顯示； l 支持云組態設置； l 支持手機接收傳感器報警信息； l 支持微信小程序顯示組態內容，及控制設備等功能；

六、實訓項目：
通過將各個實驗?zāi)K與實訓沙盤相結合，可進行多種實訓實驗：

智能交通沙盤實訓項目
實驗1、智能小車巡線實驗	實驗9.車牌識別實驗
實驗2、125k低頻讀卡實驗	實驗10.光照度采集實驗
實驗3、建筑燈光控制實驗	實驗11.溫濕度采集實驗
實驗4.公交語音播報實驗	實驗12.智能小車定位實驗
實驗5.ETC自動抬桿實驗	實驗13.云平臺采集控制實驗
實驗6.915M超高頻讀卡實驗	實驗14.ZigBee無線傳感網實驗
實驗7.智能路燈運行控制實驗	實驗15.智能小車行人自動避讓實驗
實驗8.智能小車公交站自動啟停實驗	實驗16.智能小車紅綠燈自動啟停實驗...

實驗中提供開源的實驗代碼，可自行修改、編譯代碼，支持二次開發，可根據以上基礎實驗，自行拓展更多智能交通實驗，實現交通系統的開發與應用；
