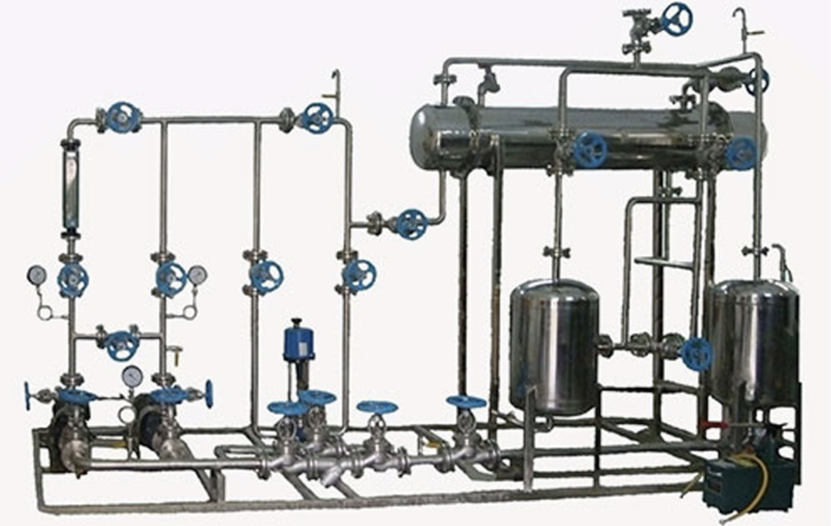

DB-HRQ101 換熱器管路拆裝實訓裝置

（參考圖）

分項	說明
裝置功能	1．用于訓練學生拆卸和組裝化工生產常見的管路、管件及換熱器等。能進行管路的拆卸與組裝；法蘭、螺紋的連接訓練；并能進行管路氣密、耐壓、試漏測試。
	2．考察學生全面分析系統、辨別正誤和迅速決策等能力，在實踐中結合了識圖能力、出具規范清單、安全操作等各項理論功底的考察。
	3．配套流體輸送機械、化工儀表和機械制圖等多門課程的教學實踐，如管件識辨、流量計安裝和四大化工參量的安裝、檢測、顯示等。
	4、檢查學生對換熱器內部結構熟悉程度、考察選手對化工設備安全性檢驗知識及技能掌握的程度。
設計參數	液體流量：0～8m3/h。
	液體溫度：常溫。
外形尺寸	對象部分：3800×800×2400 (長×寬×高mm)，鋼制花紋板噴塑底座。整機采用304不銹鋼制作，噴漆花紋防滑鋼板底座。
	測控部分：開關盒集成于對象部分之上。
	外配設備：無。
公用工程	水：裝置自帶貯水箱，實驗前用清潔水源灌注滿，實驗過程中可循環使用，實驗結束后排空即可。
	電：電壓AC380V，功率4.4kW，三相四線制（三火線一零線）。每個實驗室需配置1~2個接地點（安全地及信號地）。
	氣：無。
實驗物料	清潔自來水
對象組成	水箱：不銹鋼材質，帶貯水排空底閥，進水管路設置專用接口。
	循環水泵：機械密封臥式連軸化工泵供電：三相380VAC ，功率：4.4kW，數量2臺。
	水泵進口管路：不銹鋼材質，DN50，配合法蘭安裝閥門及過濾器。
	水泵出口管路：不銹鋼材質，DN32及DN40，配合法蘭安裝閥門。
	回流管路：不銹鋼材質，DN25。
	安全泄壓管路：不銹鋼材質，DN25。
	灌泵管路：不銹鋼材質，專用灌泵管路，方便操作檢驗。
	耐壓測試管路：不銹鋼材質，專用管路耐壓測試接口。
	電源設備：布線槽，帶漏電保護的空氣開關盒。
測控組成	變量	檢測機構	顯示機構	執行機構
	離心泵進口壓力	壓力表：精度：1.5%FS	壓力表就地顯示	無
	離心泵出口壓力	壓力表：精度：1.5%FS	壓力表就地顯示	管路出口閥（手動）
	流體流量	玻璃轉子流量計：精度：4%FS	流量計就地顯示	管路出口閥（手動）
	流體溫度	雙金屬溫度計：精度：1.5%FS	溫度計就地顯示	無

設備裝系統	名稱	規格	數量	備注
	循環水泵	機械密封臥式連軸化工泵，功率：2.2KW,流量：10m3/h。	2	國標
	水箱	鏡面不銹鋼，φ500×600	2
	換熱器	不銹鋼（列管）Φ 219；換熱管，φ 20×2×1000mm，16 根。	1
	過濾器	不銹鋼，法蘭式，DN50	1	國標
	電動調節閥	不銹鋼，法蘭式，DN32，4-20mA輸出，精度：0.5%FS	1	國標
	閘閥	不銹鋼，法蘭式，DN50	2	國標
	銅球閥	螺紋式DN15	4	國標
	止逆閥	不銹鋼，DN40	1	國標
	安全閥	不銹鋼，DN25	1	國標
	截止閥	不銹鋼，法蘭式，DN40	1	國標
	法蘭	不銹鋼，DN32	1組	國標
		不銹鋼，DN40
		不銹鋼，DN50		國標
	活接、三通、彎頭等	不銹鋼，與管路配套	1組	國標
	管路	不銹鋼管 DN25、N32、DN40、DN50	1組	國標
		不銹鋼軟管	1	國標
電氣組成	電氣元件		數量
	電源插頭		1個
	4P空氣開關		1個
	8路開關盒等		1組
備注	上述不銹鋼均為SUS304材質。

拆裝工具及試壓檢漏設備

序號	名稱	規格	單位	數量
1	管子鉗	450mm	把	1
2	管子鉗	300mm	把	1
3	活動扳手	12寸	把	1
4	活動扳手	10寸	把	1
5	呆扳手	17~19	把	1
6	呆扳手	22~24	把	1
7	兩用扳手	17mm	把	1
8	兩用扳手	19mm	把	1
9	兩用扳手	22mm	把	1
10	兩用扳手	24mm	把	1
11	木榔頭	2.5寸	把	1
12	穿心一字批	12寸（敲棒）	把	1
13	螺絲一字批	小號	把	1
14	螺絲一字批	中號	把	1
15	螺絲十字批	小號	把	1
16	螺絲十字批	中號	把	1
17	水平尺	600mm	把	1
18	直角尺	LG-ZT300 12"/300mm	把	1
19	卷尺	3m	把	1
20	普通游標卡尺	LG-W150 6"/0-150mm	把	1
21	螺栓螺母	M12×45	套	10
22	螺栓螺母	M14×50	套	20
23	螺栓螺母	M14×55	套	10
24	生料帶	聚四氟乙烯	卷	4
25	石棉墊片	DN25	片	10
26	石棉墊片	DN32	片	10
27	石棉墊片	DN40	片	10
28	石棉墊片	DN50	片	10
29	螺旋緊線器(花籃)	14寸	只	2
30	吊環	與螺旋緊線器配套	只	2
31	不銹鋼管夾	夾Ф38 的管子	只	2
32	膨脹螺絲	Ф10	個	4
33	安全帽	橘紅色	頂	3
34	試壓泵	SB-2.5手動	臺	1
35	貨架	2.4×0.6×1.5(m) (分三層）	個	1

友情提示：

1、貨品驗收：閣下收貨時請檢查換熱器管路拆裝實訓裝置的貨品外觀，核實換熱器管路拆裝實訓裝置的數量及配件，拒收處于受損狀態的換熱器管路拆裝實訓裝置；

2、質保：頂邦將為閣下提供換熱器管路拆裝實訓裝置產品說明書內的質保條件和質保期，在質保范圍內提供對換熱器管路拆裝實訓裝置的免費維修，超出條件承諾時提供對換熱器管路拆裝實訓裝置的有償維修；

3、退換貨：閣下單方面原因?qū)е碌膿Q熱器管路拆裝實訓裝置選型錯誤或換熱器管路拆裝實訓裝置購買數量錯誤，造成換熱器管路拆裝實訓裝置的退換貨要求，將不被接受；

4、貨期：換熱器管路拆裝實訓裝置的發貨期為參考值，如您需要了解換熱器管路拆裝實訓裝置的精確貨期，請與頂邦的銷售人員聯系；

5、如閣下對換熱器管路拆裝實訓裝置有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關換熱器管路拆裝實訓裝置的咨詢。
