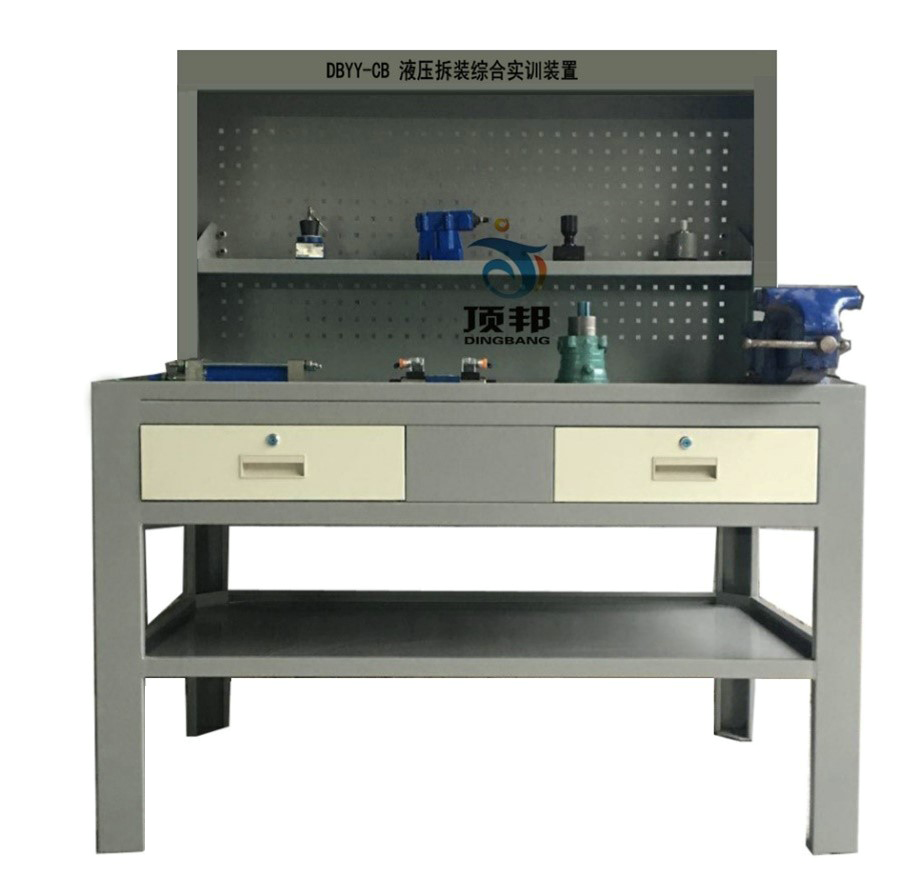

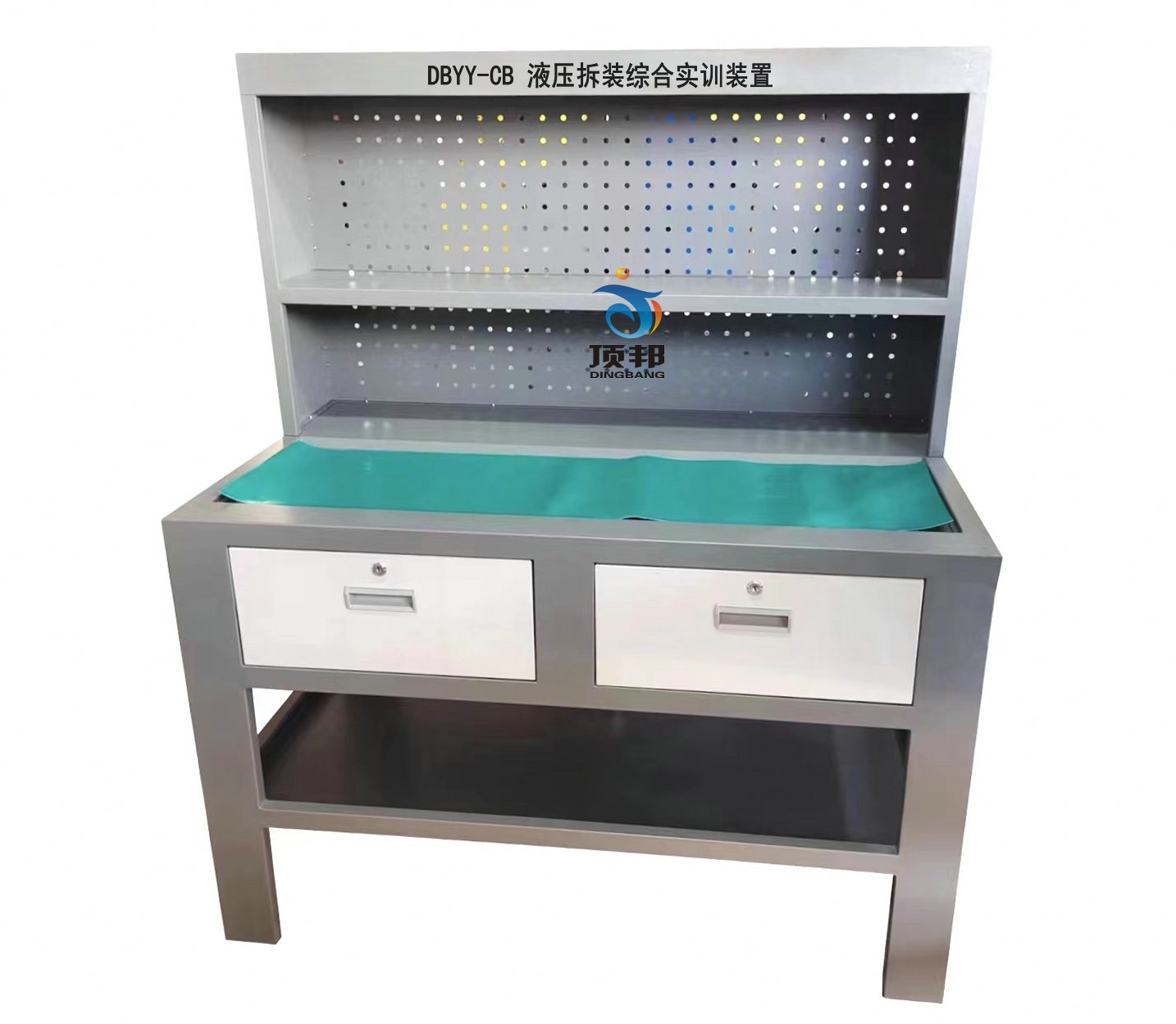

- DBYY-CB 液壓拆裝綜合實訓裝置
一、設備概述

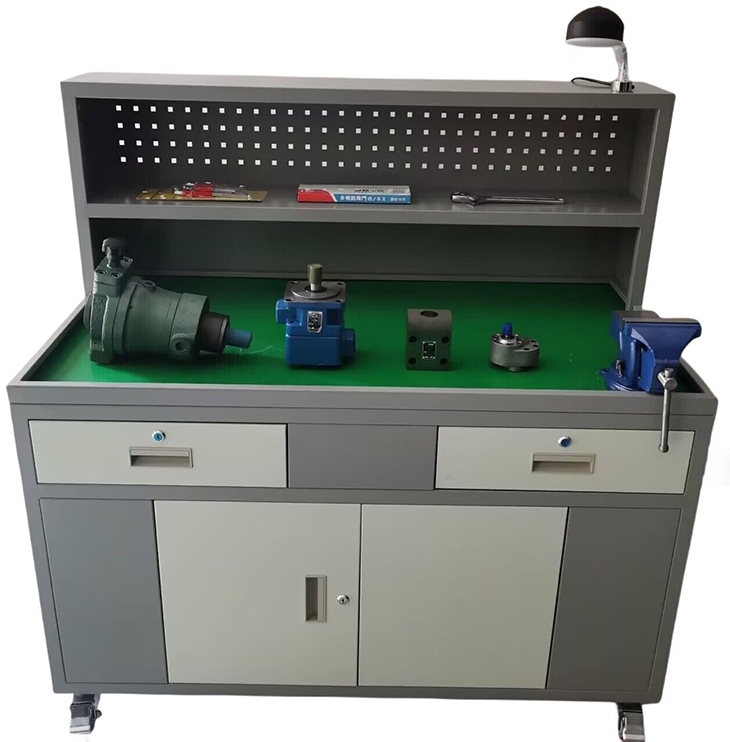

液壓拆裝綜合實訓裝置采用敞開式結構的操作板，可以對各執行元件進行拆裝實訓實驗，為減小拆裝時的碰撞而引起的噪音，在臺面上鋪設有防靜電皮墊。同時臺面上設有小元器件盒，以防止零件的丟失，由于拆裝不損壞桌面故設了一塊拆裝墊塊。實訓臺配置各種液壓泵、液壓控制閥和液壓缸等液壓元件及相關工具，通過對液壓元件的拆裝實訓，觀察及了解各零件在液壓元件中的作用，加深高技班學生對液壓元件結構及工作原理的了解，并能對液壓元件的加工及裝配工藝有一定的認識，具有很強的實操性。
二、技術參數
交流電源：單相AC 2200 V±10 50Hz；
溫度：-10～50℃；
環境濕度：≤90％無水珠凝結；
外形尺寸：大約長×寬×高=1200mm×700mm×820mm；
整機功耗：≤1.0 kVA；
安全保護措施：實訓臺桌面采用采用鋼質材制作，在臺面上鋪設有防靜電皮墊，同時臺面上還有小元器件盒，以防止零件的丟失。具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線
液壓拆裝仿真控制軟件，其界面可清楚的展示液壓元器件的內部結構工作過程。通過該軟件，用戶可以在計算機上進行液壓、電氣液壓知識的學習
三、功能特點
1.可以對工業液壓元件進行拆裝實驗。
2.為減小拆裝時的碰撞而引起的噪音，在臺面上鋪設有防靜電皮墊。
3.臺面上還設有小元器件盒，以防止零件的丟失。
4.設計了一塊拆裝墊塊防止拆裝時損壞桌面。
5.設有機床臺燈、交流電源插座。
6.實訓桌表面為雙層亞光密紋噴塑工藝處理。
四、實訓項目
1.油泵拆裝實驗
2.液壓油缸拆裝實驗
3.方向閥拆裝實驗
4.壓力閥拆裝實驗
5.流量閥拆裝實驗
五、設備配置序號 名稱 主要技術指標 數量 單位 備注 1 實訓臺 1230x700x820mm 臺 1 鐵質雙層亞光密紋噴塑結構 2 齒輪泵 CB-B10 臺 1 3 柱塞泵 2.5MCY 臺 1 4 葉片泵 YB-10 臺 1 5 直動式溢流閥 DG-02 只 1 6 先導式溢流閥 Y-10B 只 1 7 減壓閥 J-10B 只 1 8 節流閥 LI-10B 只 1 9 調速閥 Q-10B 只 1 10 液控單向閥 IY-25B 只 1 11 三位四通換向閥 DSG-01-2C2-D24 只 1 12 單杠雙作用液壓缸 MOB40*200 只 1 13 鋼皮尺 30CM 把 1 14 卡簧鉗 P1ERS 套 1 15
16活動扳手 6”-150mm 把 1 10”-250mm 把 1 17 內六角扳手 JTECH 套 1 18 拆裝墊塊 塊 1 元件在塊上拆裝 19 橡膠墊皮 張 1 20 實訓指導書 實訓指導書 本 1 21 油壺 五斤裝 個 1 裝廢油 22 電源三插 118B 個 1 23 機床臺燈 臺 1 24 元件盒 個 1 放小件 25 臺虎鉗 個 1 26 工具箱 個 1
