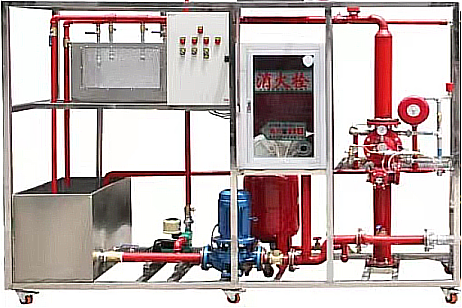

DBLY-93 水幕水霧消防滅火系統


(參考圖)


一、水幕滅火系統
水幕系統，也稱水幕滅火系統，是由水幕噴頭、雨淋報警閥組、供水與配水管道、控制閥及水流報警裝置等組成的主要起阻火、冷卻、隔離作用的自動噴水滅火系統。按水幕功能分為防火分隔水幕和防護冷卻水幕兩種。

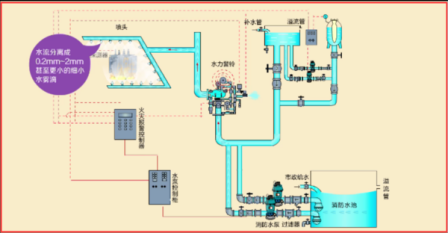

水幕系統的工作原理與雨淋噴水系統基本相同。所不同的是水幕系統噴出的水為水簾狀，而雨淋系統噴出的水為開花射流。由于水幕噴頭將水噴灑成水簾狀，所以說水幕系統不是直接用來滅火的，其作用是冷卻簡易防火分隔物（如防火卷簾、防火幕），提高其耐火性能，或者形成防火水簾阻止火焰穿過開口部位，防止火勢蔓延。
水幕系統主要用于需要進行水幕保護或防火隔斷的部位，如設置在企業中的各防火區或設備之間，阻止火勢蔓延擴大，阻隔火災事故產生的輻射熱，對泄漏的易燃、易爆、有害氣體和液體起疏導和稀釋作用。
水幕系統不具備直接滅火的能力，是用于檔煙阻火和冷卻隔離的防火系統。防火分隔水幕系統利用密集噴灑形成的水墻或多層水簾，封堵防火分區處的孔洞，阻擋火災和煙氣的蔓延。防護冷卻水幕系統則利用噴水在物體表面形成的水膜，控制防火分區處分隔物的溫度，使分隔物的完整性和隔熱性免遭火災破壞。
二、水噴霧滅火系統
1、水噴霧滅火系統的作用。

七、雨淋報警閥的兩種性能特點：

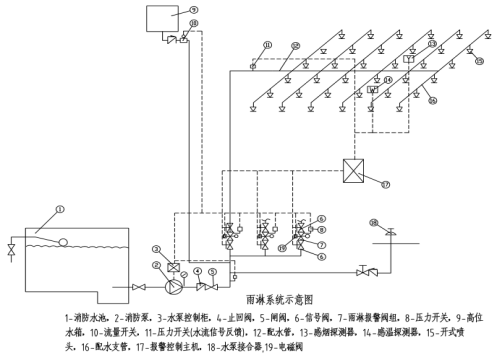

1．在系統側管網上裝開式噴頭，一旦打開雨淋報警閥則整個保護區的噴頭都同時噴水，所以它能撲滅迅速蔓延、燃燒猛烈的有易燃易爆物場所發生的火災，一臺雨淋閥只能保護一個防火分區。
2．用不同的控制探測系統打開雨淋閥，即構成濕式控制系統、手動控制系統或電控制系統，它們都控制雨淋閥控制腔內的壓力，因而能控制雨淋閥的開閉。雨淋閥也可以和泡沫系統組合成泡沫雨淋系統，用于撲救爆炸性燃燒危險的液體火災。

八、安裝

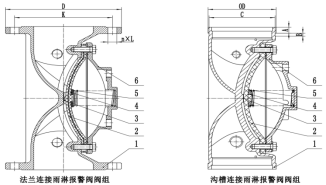

1．該雨淋報警閥一般為垂直安裝，雨淋報警閥的四周應留有足夠的維修空間，安裝高度宜為1.2m。
2．水力警鈴的安裝高度不應大于2m。進水管為?″鍍鋅管，其長度不應大于20m。出水管為1″鍍鋅管，出水口為警鈴排水管的最高點，單獨接到無壓力排水溝處。這樣才能盡可能將警鈴中的水排出，暢通無阻。
3．各控制閥的出水口應通過適當口徑的鍍鋅管連接到適當?shù)呐潘艿郎稀?br style="padding: 0px; margin: 0px;"/>4．雨淋報警閥的進出口應安裝信號隔離閥，建議使用本公司生產的信號蝶閥。這樣在維修保養、調試雨淋報警閥時更方便。
5．電磁閥應通過輸出模塊連接到控制柜上，當發生火災時，驅動該電磁閥的電信號應一直保持，直到火災停止該信號才能停止。該信號為直流24V。（本雨淋閥設有防復位裝置，電磁閥24v電信號意外斷開雨淋閥不會自動關閉，請放心使用。）
6．根據《自動噴水滅火系統設計規范》的要求，雨淋系統防護區的水流探測報警裝置應采用壓力開關，不應采用水流指示器。
九、調試：
進水端隔離蝶閥（2）應處于關閉位置。報警控制球閥(14)處于常開位置→球閥（3，8，12，14）應處于常閉位置→關閉出水端隔離蝶閥（9）→開啟供水閥門→開啟復位球閥（3）→慢慢打開進水端隔離蝶閥（2），對雨淋報警閥沖水→打開放水球閥（7）→緩慢打開緊急手動控制球閥（14）→完全排出控制腔、閥體內部空氣→關閉緊急手動控制球閥(14)使雨淋報警閥關閉→關閉復位球閥(3)→此時雨淋報警閥就處于伺服狀態。
1、測試警鈴：
關閉報警控制球閥（15）→開啟測試警鈴球閥(12)→水力警鈴啟動報警→關閉測試警鈴球閥(12) →開啟報警控制球閥（15）→測試警鈴?fù)瓿伞?br style="padding: 0px; margin: 0px;"/>2、通過電信號測試啟動：
雨淋閥處于伺服狀態下給電磁閥（13）接通24V電信號→電磁閥自動開啟→雨淋報警閥處于工作狀態（網管充水、水力警鈴工作、壓力開關動作）→斷開電磁閥24V電信號→開啟復位球閥（3）→雨淋報警閥處于關閉狀態→開啟放水球閥（7）→排完雨淋閥上腔的余水→關閉放水球閥（7）→雨淋閥回到伺服狀態。
3、泄水處理：
泄水由自動排水閥實現，它是常開的，但在雨淋閥開啟時，壓力高于0．14MPa時，它將關閉，當雨淋報警閥發生泄漏時，由于壓力低，泄水閥不會關閉，水將從泄水閥中滴漏出去，從而防止水進入系統側。從自動排水閥是否有漏水可以確定雨淋閥的隔膜主密封是否良好，如有漏水應立即對雨淋閥進行維修。
4、啟動方式：

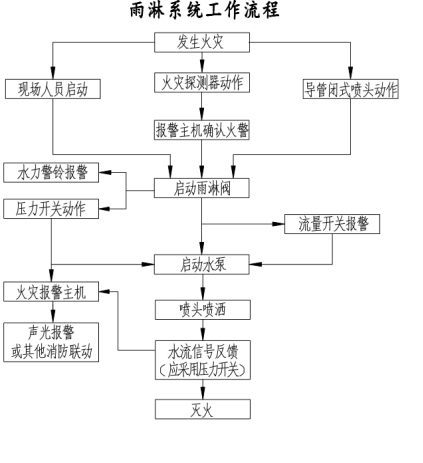

開啟雨淋報警閥有三種方式：
1）正常情況下閥門通過電信號啟動：各類型探測器探測到火災后，傳遞信號給控制器，并由控制器發出電信號，打開電磁閥(13)使控制腔泄壓，由此打開雨淋閥?；馂?zāi)停止后由控制器停止電信號，然后通過打開復位球閥(3)關閉雨淋閥。
2）也可以通過安裝濕式引導管和快速反應噴頭實現對雨淋閥的開啟：閉式噴頭玻璃球破裂，從而引起控制腔的泄壓，使雨淋報警閥開啟，故可以作為濕式控制系統。
3）一旦有緊急情況，火災報警系統未能探測到火災時，可以通過打開緊急手動控制球閥(14)，使雨淋閥的控制腔泄壓，從而打開雨淋閥。
5、報警：
雨淋報警閥開啟后，水力警鈴開始報警，同時壓力開關動作，傳遞信號給水泵控制柜和報警主機，從而啟動水泵或聲光報警器。
6、復位：
關閉消防電磁閥(13)及手動緊急控制球閥(14)，打開復位球閥（3）雨淋閥很快就復位。然后將各閥門置于伺服工作狀態位置。
7、須知
1）雨淋報警閥裝置應每月巡檢、動作一次，每年拆下檢修一次，沖洗管道，清除水垢、雜質，檢查各運動件、密封件的性能。各橡膠件如有蠕化、壓痕變形、老化發硬、粘貼、磨損等現象，應即時予以更換。
2）雨淋報警閥裝置組件安裝時，必須在閥體的進出法蘭上抬起、放下受力，嚴禁在其他位置或零件上搬動，以免造成不應有的損害。
3）雨淋報警閥裝置在特殊環境（如腐蝕嚴重）、防爆場合使用，用戶需說明使用環境情況。
