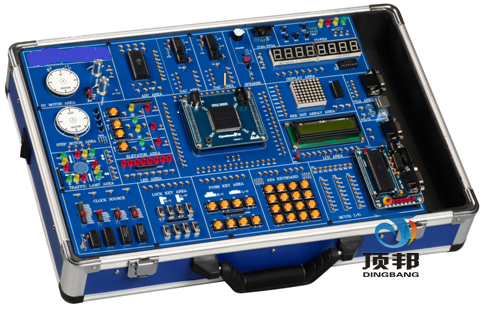

一、實驗系統概述
DB-E805 EDA技術實驗教學系統是適合工科類專業進行EDA技術課程教學實驗以及課程設計的必備工具，系統由四部分組成，包括：可編程邏輯器件部分、單片機最小系統部分、外圍接口部分，實驗內容豐富生動形象，能夠大大的激發學生的興趣，使學生老師在教學的過程中能夠寓教于樂，同時在學習EDA的同時可以加強對控制、通信、單片機等課程進行加深教學，讓學生學有所得。

二、實驗系統性能特點
1、FPGA核心板主芯片采用ALTERA CycloneII系列中的EP2C5，用戶可更換其它核板；
2、核心板自帶SDRAM與FLASH，可用于NIOSII、IP CORE設計驗計；
3、單片機小系統可單獨使用也可與核心板相結合成綜合的系統設計；
4、豐富的實驗?zāi)K，在數字電路的基礎上增加了控制類、接口類、通信類的實驗?zāi)K；
5、二個時鐘源，四路輸出，每路相對獨立， 24MHZ—1HZ的頻率能滿足用戶要求；
6、CPLD/FPGA主芯片I/O口完全開放，用戶可以任意定義；
7、豐富的樣板實驗程序，在常規的EDA實驗基礎上增加了交通燈、電梯、步進電機、
直流電機、PS2、VGA、音樂、鍵盤等實驗，實驗內容形象生動；
8、MAXPLUSII  10.XX、QUARTUS開發軟件，支持多種語言輸入，自帶LICENSE；
9、詳細的操作手冊，含軟、硬件的使用說明，各模塊的功能說明。
三、實驗系統組成
1、8 位撥動開關輸入模塊
2、8位按鍵開關輸入模塊
3、4*4矩陣鍵盤輸入模塊
4、8位LED顯示模塊
5、8*8點陣顯示模塊
6、1602字符液晶顯示模塊
7、8通道8位并行AD轉換模塊
8、2路8位并行DA轉換模塊
9、0～5V模擬量輸出
10、蜂鳴器、喇叭輸入接口模塊
11、1個四向模擬交通燈控制模塊
12、1個四相步進電機控制模塊
13、1個速度可控、可測直流電機模塊
14、1個VGA接口
15、2個UART串行通信接口
16、S51單片機最小系統模塊
17、固定脈沖輸出24MHZ-1HZ
18、CPU核心板
19、實驗系統工作電源5V/2A，12V/0.7A，帶短路保護功能。
四、CPU核心板詳細組成
1、FPGA核心板主芯片采用ALTERA CycloneII系列中的EP2C5Q208C8N。
2、FPGA內門電路高達10萬門，內部使用RAM作電路結構，速度高達幾百M(fèi)HZ，且可任意規劃更改電路，是一個可隨心所欲的設計芯片
3、8M-Byte SDRAM
4、2M-Byte Nor Flash
5、4M-Bits EPCS4
6、JTAG編程調試接口
7、2個擴展接口，擴展FPGA共66個IO接腳
8、1個復位按鍵和一個用戶LED顯示
9、5V/DC電源輸入接口
五、實驗項目
1、基于QUARTUSII圖形輸入電路的設計
2、基于VHDL格雷碼編碼器的設計
3、含異步清零和同步使能的加法計數器
4、八位七段數碼管動態顯示電路的設計
5、數控分頻器的設計
6、圖形和VHDL混合輸入的電路設計
7、基本觸發器的設計
8、可控脈沖發生器的設計
9、基于VHDL的搶答器的設計
   10、鍵盤接口電路的設計
11、AUDIO電子音樂實驗
12、直流電機的測速和速度控制實驗
13、步進電機驅動控制
14、交通燈控制電路實驗
15、PS2接口鍵盤顯示實驗
16、VGA彩條信號發生器的設計
17、數字頻率計的設計
18、多功能數字鐘的設計
19、電梯控制的設計
20、AD/DA轉換實驗
21、正負脈寬調制信號發生器設計矩陣
22、基于VHDL的表決器的設計
23、NIOSII IP CORE設計
1）最小NUISII系統設計
2）設計一個帶SDRAM和FLASH的NIOSII系統
3）FLASH讀寫操作-流水燈的設計
……
六、配套軟件
根據不同用戶要求可配套不同版本的軟件，隨機配套的軟件功能齊全，支持VHDL硬件描述語言等多種設計輸入。軟件均支持功能仿真和時序分析。
七、產品配置

注：使用本實驗箱的配套儀器：電腦、示波器、萬用表 。
