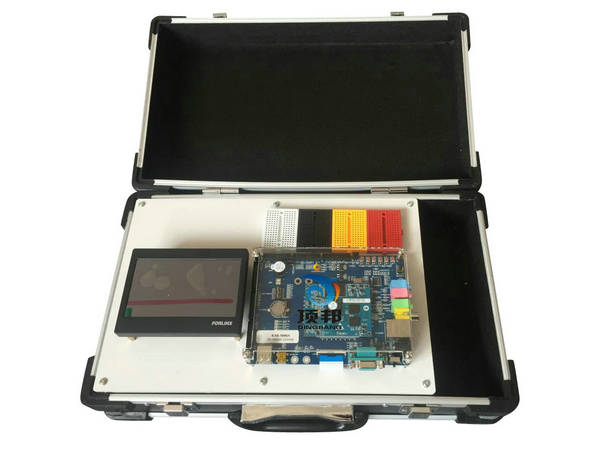

- DB-ARM101 嵌入式ARM實驗箱
一、實驗箱特點
3568實驗箱采用核心板+底板的分體式設計
將3568核心板的全部功能引腳以最便利的方式引出。方便用戶二次開發的同時，還添加了接口EMC防護參考 設計，簡化用戶設計，利于現場評估測試。
核心板采用四核64位Cortex-A55處理器
22nm先進工藝支撐,主頻最高可達2.0GHz,同時還具備1T0PS算力的NPU,以及多種高速總線接口，并且提供工業級版本支持。
人工智能協處理器(NPU)
3568集成Rockchip自研NPU, 1TOPS算力，滿足輕量級端側AI計算。并提供簡單易用的模型轉換工具RKNN-Toolkit,支持 Caffe / TensorFlow / TF-Lite / ONNX / PyTorch / Keras / Darknet主流架構模型的一鍵轉換。
多種顯示接口，可實現三屏異顯
支持HDMI2.0、eDP、LVDS、RGB Parallels MIPI-DSI,五種顯示接口,可同時輸岀三路顯示信號，最大支持4K分辨率。不管是單屏手持終端、雙屏收銀機、多屏廣告機、多屏KTV點歌機、電子站牌、自助服務機、工業HMI, —芯搞定。
豐富的高速接口
功能擴展、連接更高效,3路PCIe接口，最高支持PCIe3.0；4路獨立USB接口，最高支持USB3.0；具備3路SATA3.0控制器；內置2個GMAC,支持RGMII/SGMII/QSGMIK2MAC）接口，可實現2路千兆以太網。
接口 EMC防護設計
3568底板添加了EMC防護設計參考，更符合工業場景應用,CAN、Ethernet具備EFT、ESD、Surge 3級防護；HDMk USB接口具備ESD 3級防護。
強悍的視頻編解碼能力
支持4K分辨率H.264/H.265/VP9等多種格式高清硬解碼，并且可多路視頻源同時解碼，
支持HDR10,色彩、動態范圍具有優良的表現；核心板支持1080p60fps的H.264及H.265格式硬件編碼,支持動態碼率、幀率、分辨率調節。
優化的功能設計，無懼引腳復用
3568實驗箱設計充分考慮了CPU功能引腳復用關系，滿足不同客戶群對功能使用的多樣化需求，發揮幵發板在項目前期評估驗證的最大能力。
多種聯網方式，走在物聯網時代
3568實驗箱不僅原生具備2路IGbps以太網接口，雙頻Wi-Fi功能，還預留了4G模組或5G模組的安裝插槽，滿足不同應用場景下的多種聯網方式,讓物聯網不再局限。
一款全行業通用的實驗系統
在工業、醫療、電力、車載交通、環境監測、安防、新能源、通信、軍工等多個行業，3568實驗箱以其高性能、低成本、多功能、國產化、工業級的綜合優勢，都可以為您的產品增添競爭力，處于行業前沿。
支持嵌入式Linux、Android等多種操作系統。
實驗箱技術參數
（1）核心板基礎參數處理器 Rockchip RK3568/RK3568J CPU 四核 [email protected] GPU ?Mali-G52-2EE
?OpenGL ES 1.1,2.0,3.2、Vulkan L0,1.1、OpenCL 2.0NPU 1TOPS,支持 INT8/INT16/FP16/BFP16 混合操作 VPU 硬解碼：
?H.264、H.265、VP9：upto
4096x2304@60fps
?VP8：upto 1920xl088@60fps
?VClx MPEG-4、MPEG-2、MPEG-1： up to
1920xl088@60fps
?H.263： up to 720x576@60fps硬編碼：
H.264/AVC、H.265/HEVC：up to
1920xl080@60fpsRAM 2GB/4GB/8GB DDR4 （標配 2GB） ROM 16GB eMMC OS Linux4.19+Qt5.14、Androidll 工作電壓 5V供電 接口方式 超薄板對板連接器（4*80pin間距0.5mm） 工作溫度 0°C~+70°C/-40°C~+85°C 結構尺寸 45x70mm - 核心板功能參數
功能 數量 參數 Display 3 具備3路顯示控制器，支持RGB、LVDS、MIPI DSk HDMkeDP接口中3 路同時輸出。
?RGB：支持RGB888,分辨率可達1280x800；
?LVDS：?jiǎn)瓮ǖ垒敵?，分辨率可達1280x800,且與MIPI-DSI0通道復用; ?MIPI-DSI：?jiǎn)瓮ǖ垒敵龇直媛士蛇_(dá)1920xl080@60Hz；雙通道輸出分 辨率可達2560*1440@60Hz；
?HDMI:分辨率可達1080p@120Hz 或 4096x2304@60Hz；
?eDP：支持eDP 1.3,分辨率可達2560xl600@60Hz；Camera 2 支持 1 路DVP接口，1 路4 Lanes MIPI-CSI Audio 4 IX 8ch I2S/TDM, 2X2ch I2S, lx8ch PDM SDIO 2 SDIO 3.0,數據吞吐量最高可達：104MB/S Ethernet 2 2路GMAC,提供RGMII/RMII接口引出 USB 2.0 2 USB2.0 Host,獨立端口，與USB3.0不復用 USB 2.0 2 1 路USB 2.0 Host, 1 路USB 2.0 OTG,用于USB 3.0中的2.0通道 當不使用USB 3.0時可作為2路獨立的USB 2.0使用 USB 3.0 2 1 路 USB 3.0 Host,］路 USB 3.0 OTG
SATA 3 數量標注為最大,其共用
SATA 3.0,最高速率6.0Gb/s,支持eSATA 3組SerDes通道。同時僅
可使用3個功能接口。
PCIe 2.1x1,最高速率 5.0Gbps, RC 模式PCIe2.1 1 PCIe2.1x1，最高速率5.0Gb/s,RC模式 PCIe3.0 2 PCIe 3.0, lx2Lanes 或 2xlLane,每Lane最高速率8.0Gbps
ILane 僅支持 Root Complex(RC)模式
2Lanes支持RootComplex(RC)和 End Point(EP)模式UART 10 最高速率4Mbps CAN 3 支持CAN-FD和CAN2.0 B SPI 4 支持主從模式，軟件可配置 I2C 5 支持7bits和lObits地址模式,最高速率可達1 Mbit/s PWM 16 32bits定時器/計數器 - 實驗箱功能參數
功能 描述 HDMI2.0 分辨率可達1080p@120Hz 或 4096x2304@60Hz eDP 支持eDP 1.3,分辨率可達2560xl600@60Hz Display LVDS 單通道輸出，分辨率可達1280x800 LCD 支持 RGB888,分辨率可達1280x800；與 SPI0、SPI2、UART3、UART4、
UART5、UART7復用，開發板默認為上述功能，
可通過修改軟件設置為RGB功能MIPI-DSI1 單通道輸出分辨率可達1920xl080@60Hz Camera MIPI-CSI,已適配OV13850 Audio 1路雙聲道耳機輸出;1路L3W D類功放輸出;1路MIC輸入 TF Card 支持?jǐn)U展存儲和燒寫操作系統 Ethernet 2 路10/100/1000Mbps 自適應網 口，RJ45 引出 4G/5G M.2 Key-B,內含USB 3.0/2.0接口，可用于擴展4G/5G模組。 已適配EM05-CE(4G,驅動兼容EC20)、RM500U-CN (5G)驅動 Wi-Fi&BT 板載AW-CM358SM, 2.4G/5G雙頻Wi-Fi, BT5.0°Wi-Fi功能占用 1 路
SDIO接口；BT功能占用1路UART接口，不支持藍牙音頻USB 2.0 2路USB 2.0 Host, Type-A USB 3.0 1 路USB 3.0 Host,Type-A USB2.0OTG 與USB 3.0同組，可做從模式，用于燒寫操作系統和Android ADB調試 PCIe2.1 標準PCIexl插座;此功能引腳可復用為SATA功能,通過修改軟件 PCIe3.0 標準PCIe x4插座;可通過軟件配置為2路PCIexl UART 3路,3.3V TTL電平。通過2.54mm間距排針引出 CAN 2路,CAN-FD,最高速率5Mbps；帶隔離與ESD防護 SPI 2路,3.3V TTL電平。通過2.54mm間距排針引出 I2C 1路,3.3VTTL電平。通過2.54mm間距排針引出 4G/5G M.2 Key-B,內含USB3.0/2.0接口，可用于擴展4G/5G模組。 已適配EM05(4G,驅動兼容EC20)、RM500U (5G)驅動 RTC 板載CR2032電池,斷電保持走時 按鍵 8個:復位，開關機,OTG燒寫，Maskrom, VOL+,VOL-, HOME, ESC Debug 板載USB轉串口芯片,Type-C接口引出,方便筆記本電腦調試 電源 DC 12V輸入 實驗項目
（1）平臺功能測試
界面功能測試
界面功能簡介
硬件解碼體驗
Camera 測試
OpenGL 測試
播放音樂測試
錄音測試
4G/5G 測試
WIFI 測試
網絡配置測試
Ping 測試
瀏覽器測試
看門狗測試
按鍵測試
RTC 測試
SPI 測試
UART 測試
背光測試
CPU 頻率配置測試
命令行功能測試
系統信息查詢
調頻測試
溫度測試
DDR 帶寬測試
按鍵測試
串口測試
SPI 測試
看門狗測試
WIFI 測試
藍牙測試
RTC 功能測試
USB 鼠標測試
USB 2.0/USB3.0
屏幕背光調節
TF 卡測試
eMMC 測試
以太網配置
Web 服務
放/錄音測試
4G EM05-CE 模塊測試
5G 移遠 RM500U 5G 模塊
休眠喚醒測試
Tensorflow 測試
NPU OpenCV 測試
CAN FD 測試
LED 測試
TYPEC 測試
PCIE 測試
SQLite3 測試
（2）平臺多媒體測試
音頻和視頻播放體驗
使用 gplay 播放器播放視頻和音頻
使用 gst-launch 播放視頻
使用 gst-launch 播放音頻
使用 gst-launch 播放視頻和音頻
視頻硬編碼 - 64 -
視頻硬編碼 H.264
視頻硬編碼 H.265
視頻硬解碼
解碼并播放 H264 格式視頻
解碼并播放 H264 格式視頻帶音頻
解碼并播放 H265 格式視頻
解碼并播放 H265 格式視頻帶音頻
解碼并播放 VP8 格式視頻
解碼并播放 VP8 格式視頻帶音頻
解碼并播放 VP9 格式視頻
解碼并播放 VP9 格式視頻帶音頻
UVC Camera 測試
OV13850 測試
waylandsink 定點測試
（3）燒寫系統
OTG 燒寫系統
OTG 驅動安裝
OTG 完全燒寫測試
OTG 分步燒寫測試
TF 卡燒寫系統
四、配置清單
（1）標配模塊清單核心板 3568J-C 1塊 底板 3568-C 1塊 液晶模塊 7寸MIPI屏1024*600 1塊 WiFI天線 棒狀24G&5G雙頻，增益5d B,SM A接口， 長度19.5cm 1個 散熱片 38*38*10mm 1個 串口線 雙孔交叉線 1個 保修卡 1個 電源適配器 XED-3013S,5.5*2.1mm,AC220V,
DC12V,3A,兩端出線，小耳朵1個 實驗箱 400*230*120mm 1個
（2）選配模塊清單5G模塊套餐包 1塊 4G模塊套餐包 1塊 10.1寸LVDS電容液晶模塊 1塊
