當前位置： 主頁 > 產品介紹 > 液壓與氣動綜合控制實驗臺 > 透明液壓傳動與PLC實訓裝置
-
一、主要技術參數
1、電源：AC220V 50HZ
2、直流電源輸入AC220V 輸出DC24V/3A
3、可編程控制器（PLC）：三菱FX1S－20MR主機
12輸入 8輸出（繼電器輸出方式）
4、液壓實訓泵站電機功率：400W 調速范圍0－1500r/min
外型尺寸： 500mm×350mm×250mm
演示實驗油路液流要求壓力僅需0.3-0.8Mpa (油泵最高壓力：Pmax＝
1.5Mpa)
5.液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB。
6、實訓油路液流壓力要求需0.3－0.8Mpa（油泵最高壓力：Pmax=1.5Mpa）
7、電磁換向閥：濕式DC24V30W，得電時有亮起指示燈。
8、實訓裝置外型尺寸：1500mm×600mm×1700mm
9、整體框架采用40*40mm鋁合金組裝而成，拆裝方便。
二、主要特點
1、液壓PLC控制實驗臺主要由實訓桌、實訓臺、液壓元件和電器控制器件、可編程控制器（PLC）等組件組成。
2、配備全常用液壓元件：每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上（面板帶“T”溝槽形式的鋁合金型材結構）。油路搭接采用銅質快換封閉式接頭，拆接方便，不漏油。
3、實訓元件均為透明有機材料制成，便于了解掌握幾十種常用液壓元件的結構，性能及用途。掌握幾十種基本回路的工作原理，實驗組裝回路快捷、方便。
4、電氣主控單元采用PLC可編程序控制器控制，可與PC微機通訊實現微機智能控制，同時以液壓回路為控制對象，加強對PLC控制可編程序控制器的學習及應用。
5、實驗控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比較，突
出PLC可編程序控制的優越性和先進性，加深對PLC編程器的了解與掌握。
★三、透明液壓PLC控制基本實訓回路
1、用手動換向閥的換向回路。
2、用中位機能換向閥的用鎖回路。
3、用液控平向閥的閉鎖回路。
4、壓力調定回路。
5、二級壓力控制回路。
6、用減壓閥的減壓回路。
7、用增壓缸的增壓回路。
8、用H型換向閥的卸載回路。
9、進油節流調速回路。
10、回油節流調速回路。
11、調速齒輪泵的換向調速回路。
12、調速齒輪泵和調速閥組成的復合調速回路。
13、流量閥短接的速度換接回路。
14、用調速閥串連聯的二次進給同路。
15、用調速閥并聯的二次進給同路。
16、用順序閥的順序動作回路。
17、用壓力繼電回的順序動作回路。
18、用行程開關控制的順序動作回路。
19、用行程換向閥的順序動作回路。
20、串聯液壓缸的同步回路。
21、二位三通起?；芈贰?br style="padding: 0px; margin: 0px;" /> 22、差動連接快速回路。
23、單向節流閥的平衡回路。
24、二位三通和單作用缸的換向回路
25、三缸聯動回路
★五、透明液壓PLC控制實訓裝置清單
四、液壓元件序號 分 類 元 件 名 稱 數 量 備注 1 實訓裝置 框架采用40*40鋁合金組裝， 1 2 泵站 拖動直流電機 1 測速傳感器 1 壓力表 1 齒輪油泵 1 油箱 1 溢流閥 1 濾油器及溫度液位計 1 3 電氣部分 電源模塊 1 時間繼電器模塊 1 PLC主機模塊（FX1S-20MR） 1 中間交流繼電器模塊 1 按鈕模塊 1 4 透
明
組
合
元

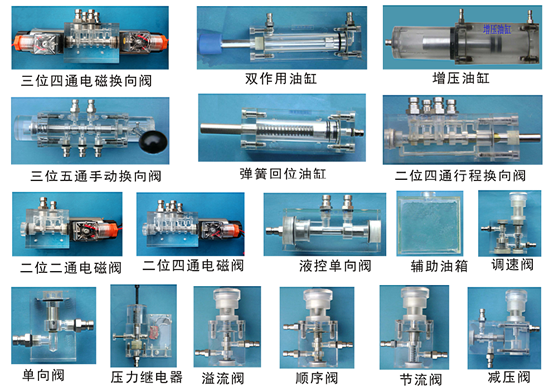

件雙作用油缸（帶行程撞塊）(含封閉自鎖快速接頭) 2 彈簧回位油缸(含封閉自鎖快速接頭) 1 增壓油缸(含封閉自鎖快速接頭) 1 輔助油箱(含封閉自鎖快速接頭) 1 單向閥(含封閉自鎖快速接頭) 2 液控單向閥(含封閉自鎖快速接頭) 2 溢流閥（直動式）(含封閉自鎖快速接頭) 2 節流閥（直動式）(含封閉自鎖快速接頭) 1 單向節流閥（含封閉自鎖快速接頭) 1 調速閥(含封閉自鎖快速接頭) 2 順序閥(含封閉自鎖快速接頭) 1 減壓閥(含封閉自鎖快速接頭) 1 二位二通電磁換向閥(含封閉自鎖快速接頭)帶指示燈 1 配MFZ12-37YC電磁鐵 二位四通電磁換向閥(含封閉自鎖快速接頭) 帶指示燈 2 配MFZ12-37YC電磁鐵 “O”型三位四通電磁換向閥(含封閉自鎖快速接頭) 帶指示燈 1 配MFZ12-37YC電磁鐵 “H”三位四通電磁換向閥(含封閉自鎖快速接頭) 帶指示燈 1 配MFZ12-37YC電磁鐵 進油四通帶壓力表(含封閉自鎖快速接頭) 1 回油五通(含封閉自鎖快速接頭) 1 二位三通電磁換向閥(含封閉自鎖快速接頭) 帶指示燈 1 配MFZ12-37YC電磁鐵 二位四通行程換向閥(含封閉自鎖快速接頭) 1 三位五通手動換向閥(含封閉自鎖快速接頭) 1 壓力繼電器(含封閉自鎖快速接頭) 1 壓力表(含封閉自鎖快速接頭) 2 行程開關（常開、常閉） 4 四通(含封閉自鎖快速接頭) 3 三通(含封閉自鎖快速接頭) 4 5 附 件 吸油棉 4塊 油盤 1個 電源線 1條 專用紅色液壓油 1壺 6 電器配件 實訓導線 24根 編程電纜（三菱） 1條 7 工具盒 螺絲刀6×100（十字） 1把 呆板手 1把 內六角扳手M5 1把 內六角扳手M6 1把 內卡簧鉗 1把 外卡簧鉗 1把 快速接頭鏈接線(含封閉自鎖快速接頭) 22條 快速油接頭 5只 8 資料 透明液壓實訓說明書 1冊 光盤（PLC編程軟件，PLC程序） 1碟
友情提示：
1、貨品驗收：閣下收貨時請檢查透明液壓傳動與PLC實訓裝置的貨品外觀，核實透明液壓傳動與PLC實訓裝置的數量及配件，拒收處于受損狀態的透明液壓傳動與PLC實訓裝置；
2、質保：頂邦將為閣下提供透明液壓傳動與PLC實訓裝置產品說明書內的質保條件和質保期，在質保范圍內提供對透明液壓傳動與PLC實訓裝置的免費維修，超出條件承諾時提供對透明液壓傳動與PLC實訓裝置的有償維修；
3、退換貨：閣下單方面原因?qū)е碌耐该饕簤簜鲃?dòng)與PLC實訓裝置選型錯誤或透明液壓傳動與PLC實訓裝置購買數量錯誤，造成透明液壓傳動與PLC實訓裝置的退換貨要求，將不被接受；
4、貨期：透明液壓傳動與PLC實訓裝置的發貨期為參考值，如您需要了解透明液壓傳動與PLC實訓裝置的精確貨期，請與頂邦的銷售人員聯系；
5、如閣下對透明液壓傳動與PLC實訓裝置有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關透明液壓傳動與PLC實訓裝置的咨詢。
