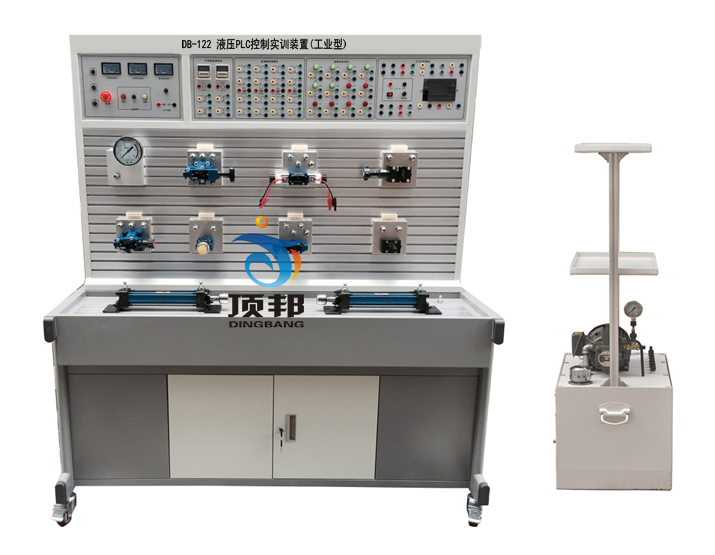

DB-122 液壓PLC控制實訓裝置(工業型)

一、概述：
液壓PLC控制實訓裝置(工業型)是我公司根據高校機電一體化對電、液控制的教學大綱要求，我公司液壓與PLC控制液壓實訓設備的優點，采用了開放型實訓臺結構，廣泛征求專家教授與老師的意見，經不斷創新改進研制而成的。
液壓PLC控制實訓裝置集真實的液壓元件、各執行模塊、繼電器控制單元、PLC編程控制技術于一體，液壓元件成獨立模塊，均裝有帶彈性插腳的底板，實訓時可在通用鋁型材板上組裝成各種液壓系統回路，電機和泵軸承式連接（一體化）再和油箱固定在一起，油箱和控制屏單獨放置；帶有三相電源漏電保護，直流電源帶有過流保護，系統額定壓力為6.3Mpa。
二、實訓裝置功能：
1、實訓裝置由實訓臺、實訓桌、電氣控制模塊、液壓泵站、液壓元件等組成。
2、實訓臺：鋁材結構平臺，主要用于安裝液壓相關元件，型材表面有標準的兩道固定槽最上面層主要以電氣控制位置。
3、實訓桌：鐵質雙層亞光密紋噴塑結構或全鋼框架結構，帶有集中收集實訓遺油設計，實訓桌下方設有元器件儲存柜，用于存放元器件。
三、技術參數：
1、輸入電源：三相五線，380V．允差±l0%，50Hz。
2、直流電源：DC24V
3、裝置容量：<2kVA。
4、工作環境溫度：－5℃～40℃；
5、工作濕度：≤90%(40℃時)；
6、外形尺寸：1520mm×700mm×1750mm
7、液壓泵站：最大容積60L．2mm鋼板、變量葉片泵及電機、油溫液面計、清潔蓋、空氣濾清器、吸油過濾器、耐震不銹鋼壓力表，L-HL46號液壓油。變量葉片泵：壓力7MPa．排壁8mL/r，轉速1420r/min。電機：額定電壓380V．額定功率1.5kW，絕緣等級B。
8、電源模塊：電源部分別配有一個380V電壓表、直流電壓表、電流表，監視裝置的交、直流輸入電源及電流指示。啟動/停止按鈕主要用于控制液壓泵站是否通電。配置急停按鈕等，提供電氣控制電路中的AC220V交流電壓、DC24V直流電壓。
9、PLC 主機模塊：三菱FX1S-20MR主機，主機為12點開關量輸入，8點開關量輸出。
10、配有控制模塊：PLC主機模塊、直流繼電器模塊、控制按鈕模塊、時間繼電器模塊等。
11、通過機械控制，傳統繼電器控制，先進的PLC自動控制及MGGS組態軟件控制、監控技術于一體，靈活實現其功能。
四、液壓元器件配置清單：

序號	型號/規格	名稱	數量	單位
1		實訓臺	1	臺
2	1520×700×1750（mm）	實訓桌	1	張
3	FX1S-20MR	PLC主機模塊	1	塊
4	380V、24V	電源模塊	1	塊
5		控制按鈕模塊	1	塊
6		時間繼電器模塊	1	塊
7	泵站	電機	1	臺
8		變量葉片泵	1	臺
9		油溫液面計	1	只
10		空氣濾清器	1	只
11		吸油過濾器	1	只
12		耐震不銹鋼壓力表	1	只
13		油管托盤架	1	套
14		油箱	1	只
15	MOB40-200	雙作用油缸	2	只
16	2FRM5-31B/15QB	二通流量閥（調速閥）	2	只
17	3WE6A61B/CG24N9Z5L	二位三通電磁換向閥	2	只
18	4WE6C61B/CG24N925L	二位四通電磁換向閥	1	只
19	4WMM6C50BF	二位四通手控換向閥	1	只
20	4WE6E61B/CG24N9Z5L	三位四通電磁換向閥（O）	1	只
21	4WE6J61B/CG24N9Z5L	三位四通電磁換向閥（H）	1	只
22	DRVP10-1-10	單向節流閥	1	只
23	RVP10-10B	單向閥	1	只
24	DB10-1-50B/100U	先導式溢流閥	1	只
25	DBDH6P10B/100	直動式溢流閥	1	只
26	DZ10-1-30B/100	先導式順序閥	1	只
27	DR10-4-50B/100Y	先導式減壓閥	1	只
28	SV10PA2-30B	液控單向閥	2	只
29	HED40P15/100Z14L24	壓力繼電器	2	只
30		三通	4	只
31		四通	3	只
32	YN-100ZQ/10MPa	耐震壓力表	1	只
33		行程開關	4	只
34	膠管	M16*1.5/8I-W-0.5M(裝好快速接頭)	10	根
35	膠管	M16*1.5/8I-W-0.7M(裝好快速接頭)	15	根
36		電機電源線	1	根
37	三菱	編程電纜	1	條
38	L-HL46	液壓油	2	桶
39		液壓實訓指導書	1	冊
40		PLC編程軟件、程序	1	盤
41		工具	1	套

五、可以完成的實訓項目
可完成幾十種液壓回路實訓（學生也可自行設計搭建其它回路），典型實訓如下：
1、單級調壓回路
2、多級調壓回路
3、減壓回路
4、卸荷回路
5、進油節流調速回路
6、回油節流調速回路
7、旁油節流調速回路
8、液壓缸差動連接的快速運動回路
9、調速閥短接速度換接回路
10、調速閥串聯的速度換接回路
11、調速閥并聯的速度換接回路
12、用換向閥的換向回路
13、用“O”型機能換向閥的鎖緊回路
14、用液控單向閥的鎖緊回路
15、用順序閥控制的順序動作回路
16、用壓力繼電器控制的順序動作回路
17、用行程開關控制的順序動作回路
18、用調速閥控制的同步回
19、PLC編程軟件學習和使用
20、PLC與計算機的通訊，在線調試、監控
21、PLC控制的液壓基本回路實訓（優化控制）
