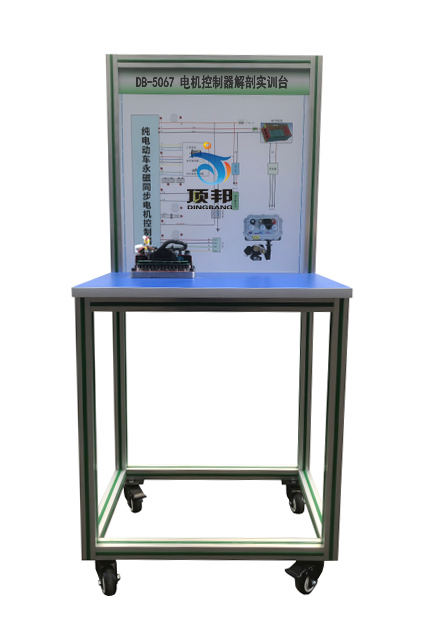

- DB-5067 電機控制器解剖實訓臺一.產品簡介
電動汽車電機控制器解剖實訓臺選用主流純電動車配套交流變頻電機控制器，型號：MC3528-72V300A，輸入母線電壓50～96VDC，輸出為三相交流電，功率器件為MOSFET大功率管；為陸地方舟，河北御捷等電動車配套；通過解剖，展示現電機控制器內部結構和控制原理。
二.功能特點
1.電機控制器上蓋全透明，內部連線完整，展示各主要零部件和電線連接。
2.設備帶四個腳輪，移動靈活，同時腳輪帶自鎖裝置，可以固定位置。
3.設備配備結構原理展示面板，展示內部零部件名稱和連接方式、內部結構。
4.設備框架采用40mm×40mm一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面寬40CM,臺面鋪裝32mm厚彩色高密度復合板,經久耐用不生銹，帶4個帶自鎖裝置萬向腳輪，便于移動。
5.配套實訓指導書等教學資料，包含工作原理，實訓項目，故障分析等要點說明。
三.技術規格
1.設備外形尺寸：700*500*1500（長*寬*高）
2.面板外形尺寸：648*713（長*寬）
3.移動腳輪：100*60mm
4.工作溫度： -20°～+40°
4.電機控制器:MC3528-72V300A
電機控制器參數和特點：
采用美國TI公司主流DSP作為主控芯片。
選用大功率MOSFET管作為功率器件，顯現了低噪音、高效率的能量轉換。
采用先進的矢量控制算法，實現控制器對電機轉矩、轉速的精確控制。
剎車或者反向能量回饋控制，提升車輛的續駛里程，滿足不同客戶的需求。
可選坡路防倒溜功能，提高駕駛的安全性。
蜂鳴器提示各種故障，方便檢修。
完善的加速器故障、欠壓、過壓、過流、過熱等保護功能，提升了系統的可靠性。
CAN總線通訊。
四.實訓（實驗）項目
電機控制器結構與原理認知實訓。
電機控制器端子功能認知與檢測實訓。
五.基本配置
電機控制器，可移動臺架（帶原理教學板）。
