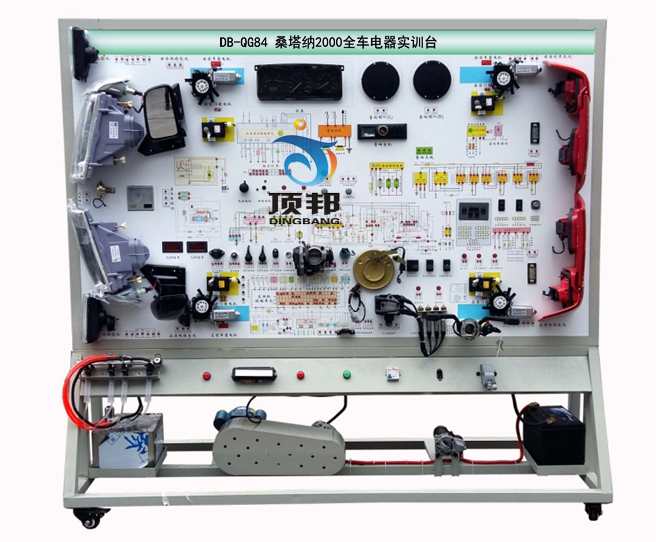

- DB-QG84 桑塔納2000全車電器實訓臺
一、產品簡介
該桑塔納2000全車電器實訓臺采用大眾桑塔納2000整車電器實物為基礎，充分展示汽車發動機防盜系統、儀表系統、燈光系統、雨刮系統、喇叭系統、點火系統、電動車窗系統、電動門鎖、音響系統、起動系統和充電系統等汽車電器各系統的組成結構和工作過程。
適用于學校對整車電器理論和維修實訓的教學需要。
二、功能特點
1.真實可運行的汽車整車電器系統，充分展示汽車整車電器系統的組成結構。
接通電源，操縱示教板上的各種電器開關、按鈕、真實演示汽車發動機電控系統、儀表系統、燈光系統、雨刮系統、喇叭系統、點火系統、電動車窗系統、電動門鎖、音響系統、起動系統和充電系統等汽車電器各系統的工作過程。
2.設備面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車整車電器各系統的工作原理。
3.示教板面板上安裝有檢測端子，可直接在面板上檢測汽車整車電器各系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4.設備面板上安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機控制單元、組合儀表、舒適系統單元等進行ECU編碼查詢、讀取故障碼、清除故障碼、讀取數據流、執行元件測試、參數設定、波形分析、鑰匙匹配等自診斷功能。
5.設備面板部分采用面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置。
6. 配套汽車多媒體教學系統（16合一）（投標時需提供教學系統，未提供者取消投標資格），適應所有的教材，內容豐富并可隨意調取。合理地運用多媒體教學系統，可以很大程度上減輕老師講課的工作量。內容分別是：1、汽車發動機構造與維修；2、汽車底盤構造與維修；3、汽車電器構造與維修；4、電控發動機原理與維修；5、自動變速器原理構造與維修；6、汽車空調構造原理與維修；7、汽車安全舒適系統原理構造與維修；8、汽車保養與維護；9、汽車車身構造與修復；10、汽車檢測與故障診斷技術；11、汽車機械基礎；12、汽車美容與裝飾；13、汽車電學基礎；14、汽車文化；15、汽車專業英語；16、汽車教學資源包。
三、技術規格
外形尺寸（約）：2080×700×1900mm(長×寬×高)
動力電源：三相四線(或三相五線)380V±10% 50Hz
工作電壓：直流12V
工作溫度：-40℃～+50℃
三相異步電動機
型 號：YT 100L1-4
電壓：AC 220V/380V
功率：2.2KW
轉速：1420r/min
顏色：7032
鋼管：40*40*3mm
機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：100*60mm
四、基本配置（每臺）
序號 名 稱 規格型號 單位 數量 1 示教板面板 裝有各種檢測端子以及彩色電路圖 套 1 2 發動機控制電腦(ECU) 原車 套 1 3 診斷座 原車 個 1 4 點火開關 原車 個 1 5 組合儀表 原車 套 1 6 組合開關 原車 套 1 7 左右前大燈總成 原車 套 1 8 左右前霧燈 原車 套 1 9 左右轉向燈 原車 套 1 10 左右轉向邊燈 原車 套 1 11 左右組合尾燈 原車 套 1 12 牌照燈 原車 套 1 13 高位剎車燈 原車 個 1 14 燈光開關 原車 套 1 15 剎車燈開關 原車 套 1 16 倒車燈開關 原車 套 1 17 危險燈開關 原車 套 1 18 線束 套 1 19 雨刮總成 原車 套 1 20 雨刮控制器 原車 個 1 21 噴水電機 原車 套 1 22 噴水壺 原車 套 1 23 喇叭 原車 個 2 24 喇叭繼電器 原車 個 1 25 X觸點繼電器 原車 個 1 26 霧燈繼電器 原車 個 1 27 無分電器點火系統 含點火器總成、火花塞、曲軸位置傳感器 套 1 28 模擬噴油嘴指示燈 套 1 29 燃油泵繼電器 原車 個 1 30 燃油泵指示燈 原車 個 1 31 曲軸位置傳感器及信號輪 原車 套 1 32 電動窗主開關 原車 套 1 33 左右前車門電腦 原車 個 1 34 舒適電腦 原車 個 1 35 右前門鎖電機 原車 套 1 36 左右后電動窗電機 原車 套 1 37 左右后電動窗開關 原車 套 1 38 左右后門鎖電機 原車 套 1 39 汽車音響總成 原車 套 1 40 揚聲器 6"，200W 對 1 41 起動機總成 原車 臺 1 42 發電機總成 原車 臺 1 43 三相異步電動機 YT 100L1-4 臺 1 44 蓄電池 12V 45Ah 臺 1 45 保險絲盒 個 1 46 電源總開關 50A 個 1 47 移動臺架(帶自鎖腳輪裝置) 2080×700×1800mm(長×寬×高) 臺 1 48 故障模擬與排除裝置 套 1 49 教師手冊 套 1 50 合格證與保修卡 套 1
