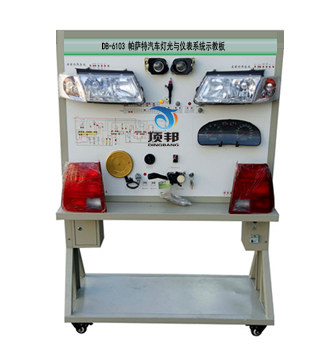

- DB-6103 帕薩特汽車燈光與儀表系統示教板
一、產品簡介
帕薩特汽車燈光與儀表系統示教板采用汽車儀表及儀表傳感器與外部燈光系統實物為基礎，充分展示汽車儀表及儀表傳感器與外部燈光系統的組成結構和工作過程。
帕薩特汽車燈光與儀表系統示教板適用于學校對汽車燈光與儀表系統理論和維修實訓的教學需要。
二、功能特點
1.真實可運行的汽車儀表及儀表傳感器與外部燈光系統，充分展示汽車儀表及儀表傳感器與外部燈光系統的組成結構。
操縱各種燈光與操縱開關，可真實演示汽車儀表與外部燈光系統的工作過程。
2.示教板面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；學校學員可直觀對照電路圖和實物，認識和分析汽車燈光與儀表系統的工作原理。
3.示教板面板上安裝有檢測端子，可直接在面板上檢測汽車儀表與外部燈光系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4.示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。
5.示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
6. 配套汽車多媒體教學系統（16合一）（投標時需提供教學系統，未提供者取消投標資格），適應所有的教材，內容豐富并可隨意調取。合理地運用多媒體教學系統，可以很大程度上減輕老師講課的工作量。內容分別是：1、汽車發動機構造與維修；2、汽車底盤構造與維修；3、汽車電器構造與維修；4、電控發動機原理與維修；5、自動變速器原理構造與維修；6、汽車空調構造原理與維修；7、汽車安全舒適系統原理構造與維修；8、汽車保養與維護；9、汽車車身構造與修復；10、汽車檢測與故障診斷技術；11、汽車機械基礎；12、汽車美容與裝飾；13、汽車電學基礎；14、汽車文化；15、汽車專業英語；16、汽車教學資源包。
三、技術參數
外形尺寸：1240×600×1700mm(長×寬×高)
外接電源：AC 220V±10% 50Hz
工作電壓：DC 12V
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：100*60mm
四、基本配置(每臺)
序號 名 稱 規格型號 單位 數量 1 檢測控制面板 裝有各種檢測端子，彩色電路圖和工作原理示意圖;
面板：1200*900*4mm套 1 2 點火開關 個 1 3 組合開關 套 1 4 左右霧燈 套 1 5 左右前照燈 套 1 6 左右轉向燈 套 1 7 左右小燈 套 1 8 左右組合尾燈 套 1 9 牌照燈 套 1 10 燈光開關 套 1 11 危險燈開關 套 1 12 倒車燈開關 套 1 13 剎車燈開關 套 1 14 儀表總成 只 1 15 傳感器模擬裝置
(轉速/車速/水溫/燃油)套 1 16 移動臺架(帶自鎖腳輪裝置) 1240×700×1700mm(長×寬×高) 臺 1 17 故障模擬與排除裝置 套 1
友情提示：
1、貨品驗收：閣下收貨時請檢查帕薩特汽車燈光與儀表系統示教板的貨品外觀，核實帕薩特汽車燈光與儀表系統示教板的數量及配件，拒收處于受損狀態的帕薩特汽車燈光與儀表系統示教板；
2、質保：頂邦將為閣下提供帕薩特汽車燈光與儀表系統示教板產品說明書內的質保條件和質保期，在質保范圍內提供對帕薩特汽車燈光與儀表系統示教板的免費維修，超出條件承諾時提供對帕薩特汽車燈光與儀表系統示教板的有償維修；
3、退換貨：閣下單方面原因導致的帕薩特汽車燈光與儀表系統示教板選型錯誤或帕薩特汽車燈光與儀表系統示教板購買數量錯誤，造成帕薩特汽車燈光與儀表系統示教板的退換貨要求，將不被接受；
4、貨期：帕薩特汽車燈光與儀表系統示教板的發貨期為參考值，如您需要了解帕薩特汽車燈光與儀表系統示教板的精確貨期，請與頂邦的銷售人員聯系；
5、如閣下對帕薩特汽車燈光與儀表系統示教板有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關帕薩特汽車燈光與儀表系統示教板的咨詢。
