當前位置： 主頁 > 產品介紹 > 汽車發動機拆裝臺 > 帕薩特B5發動機拆裝運行實訓臺
- 一、產品簡介

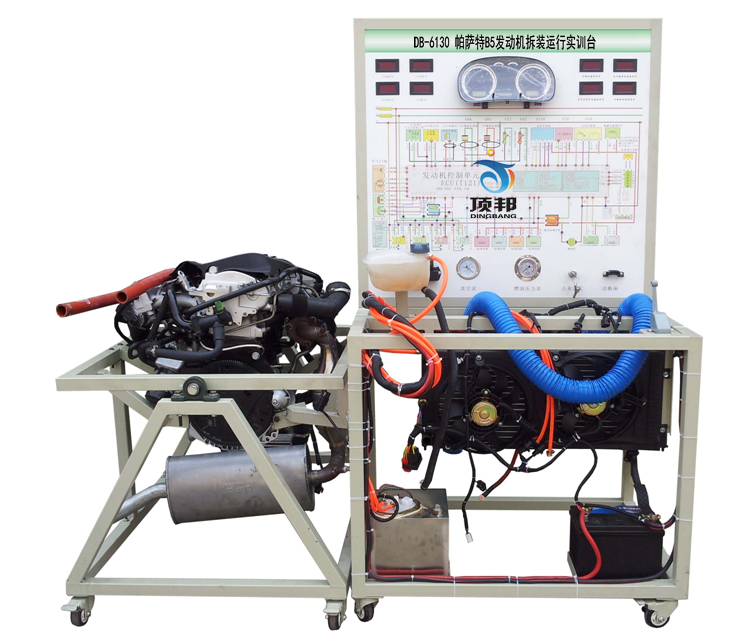

帕薩特B5發動機拆裝運行實訓臺采用帕薩特B51.8T電控汽油發動機總成(易于拆裝)的拆裝翻轉臺架和運行檢測控制臺兩部分組成。拆裝翻轉臺架提供學員進行發動機拆卸和裝配實訓。裝配好發動機后與運行檢測控制臺對接，可起動運行發動機，檢測發動機的裝配效果。
二．功能特點
1.實訓臺面板上繪有彩色噴繪電路圖，學員可直觀對照電路圖和電控汽油發動機實物，認識和分析控制系統的工作原理；
2.實訓臺由拆裝翻轉臺架和運行檢測控制臺兩部分組成。
拆裝翻轉臺架由電控汽油發動機總成和可做360度翻轉的發動機拆裝架組成，運行檢測控制臺由控制面板、發動機電控單元、冷卻系統、供油系統、蓄電池等組成；
3.帶有減速機的拆裝翻轉臺架可做軸向任意角度的翻轉和靜止，可方便地進行拆卸和裝配實訓，底部放置接油盤，便于小零件、水及油的收集，做到三不落地；
運行檢測控制臺架安裝有起動運行發動機所有的部件要素，如電控單元、水箱、油箱和油泵、儀表、點火開關等，與拆裝翻轉臺架進行油路、電路、水路、氣路的對接，可運行發動機(加速/減速/怠速工況正常）、檢測發動機裝配的效果；
4.實訓臺面板上繪有彩色UV平板噴繪電路圖，學員可直觀對照電路圖和發動機實物，認識和分析控制系統的工作原理；
5.面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色系統電路圖，實訓臺面板上安裝有檢測端子、可直接在面板上檢測各傳感器、執行器、發動機控制單元管腳的電信號，如電阻、電壓、電流、頻率信號等；
實訓臺面板上安裝有汽車儀表、燃油壓力表、真空壓力表，可實時顯示發動機轉速、噴油壓力、進氣岐管壓力等參數變化；
6.實訓臺安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機電控系統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。
7.實訓臺配備有電源總開關、飛輪防護罩等安裝保護裝置。
8.實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
三．技術規格
工作電源：直流12V
燃油標號：依發動機型號
油箱容積：10L
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
面板機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：120*80mm
外形:1500*1000*1700mm(長*寬*高）
四．基本配置（每套）
序號 名 稱 規格型號 單位 數量 （一)運行檢測控制臺1套 1 檢測控制面板 裝有各種檢測端子以及彩色電路圖
（950*900*4mm鋁塑板）套 1 2 發動機控制電腦(ECU) 原車 套 1 3 組合儀表 原車 套 1 4 診斷座 原車 個 1 5 點火開關總成 原車 個 1 6 燃油壓力表 0-10kg/cm2 個 1 7 真空壓力表 0-76in.Hg 個 1 8 燃油箱 10L 個 1 9 汽油泵(含汽油泵插頭) 全新 套 1 10 水箱及附件 原車 套 1 11 冷卻電子風扇 12V，80W 個 2 12 蓄電池 12V 65Ah 臺 1 13 繼電器 含：起動繼電器、油泵繼電器、冷卻風扇繼電器等 套 1 14 對接線束 套 1 15 保險絲盒 個 1 16 電源總開關 50A 個 1 17 移動臺架(帶自鎖腳輪裝置,面板柜與底座) 1000*700*1750mm
(長*寬*高）臺 1 18 故障模擬與排除裝置 套 1 (二)拆裝翻轉臺架1套 1 電控汽油發動機總成 原車 套 1 2 進、排氣管 原車 套 1 3 三元催化器 帶全新消聲器 套 1 4 對接線束 套 1 5 大面積接油盆 約700×650×30mm(長×寬×深) 個 1 6 拆裝翻轉架(帶自鎖腳輪裝置) 約1300×600×800mm(長×寬×高)，帶減速機，可做軸向任意角度的翻轉和靜止。 套 1
