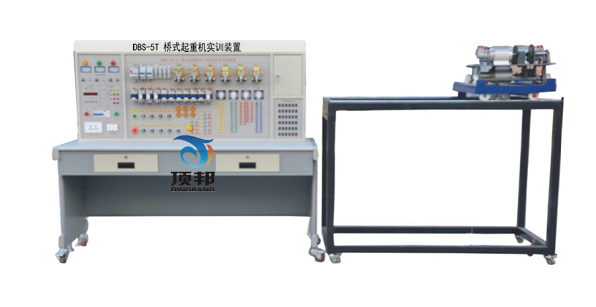

- DBS-5T 橋式起重機實訓裝置
橋式起重機電氣技能實訓考核裝置"是在橋式起重機電氣技能接訓等考核裝置抑基礎上進行改造升級，它增加了20／5 t橋式起重機仿真半實物模型，并將機床的電氣部分和機床的機械部分有機地連持在一起,由于將機床的運動全部展現出來，因而使教學更加形象生動,本裝置適合于維夠電工(電工)初、中、高級技能鑒定中有關機床電氣部分的培訓考核。
一、功能特點
1．20／5 t橋式起重機半實物仿真模型是參照實際寫5 t橋式起重機尺寸—定比例縮小的設計；
2．本套裝置電氣部分的操作，能實現20／5 t橋式起重機各種運動控制，它包括：主鉤的起吊和下降、副鉤的起吊和下降、大車的左右移動、小車的前后移動、主鉤起吊和下降調速、副鉤起吊和下降調遣、大車及小車移行調速-極限位置限位保護；
3．機床電氣線路的所有接點，在裝置的面板上都有測試點，便于學員檢測故障；
4．半實物模型上所用電機的電壓等級與實際的機床是完壘相同；
5 半實物機床的床身采用鑄件，專用模具—次成型，滾珠絲桿傳動，手輪使用實際機床部件，貼近真實機床；
6半實物機床各部件采用不同的顏色，培訓時學生更容舄理解接受；
7．半實物機床活動導軌表面采用高頻淬火工藝-經久耐用；
8．智能型故障設置與大屏幕液晶答題器：
操作單元：
操作單元電路板（與顯示屏一體）、鍵盤。
操作單元采用多重保護設計；雙電源直流 12V 輸入； 128X64LCD 顯示；8 路開關量報警輸入，最多 48 路繼電器控制；操作單元可以不聯網進行脫機考核；可以自動評分；有報警時顯示屏提示。
主要有以下操作功能：
（1）學生入口：學生解除故障時使用，可以查詢考核剩余時間。
（2）教師入口：設置故障、. 解除所有故障、設置考核時間、修改登錄密碼、設置設備號。
教師入口需要登錄密碼。
（3）分?jǐn)?shù)查詢：查詢學生的當前得分情況。
（4）學號查詢：查詢教師通過計算機設置的學號。
（5）設備號查詢：查詢本機設備地址，每個操作單元有唯一的設備地址。
（6）考核時間開始：用于教師設置完畢考核時間后，考核開始倒計時。
二、技術性能
1.輸入電源：三相四線(380V±10％50Hz)。
2．工作環境：溫度-10℃～+40℃，相對濕度<85％(25℃)，海拔<4000m
3.裝置容量：<0-2kVA
4．漏電保護動作電：≤30mA；漏電保護動作時間：≤o．1 s
5.控制屏尺寸，1575MM×725MM×1535MM
6．20/5t橋式起重機模型尺寸:1500MM×700MM×1000MM
7.大車行程:500M
8．小車行程:300M
三、設備配置
四、實訓項目與目的序號 名稱 數量 備注 1 橋式起重機電氣技能視訊考核裝置 1臺 2 20/5T 橋式起重機半實物模型 1臺 配有與電氣部分的連接接口,通過電纜連接
1．熟悉常用低壓電器的機構、原理
2．通過觀察機床模型的運動，了解機床的實際運動
3．了解機庶電器赫q的原理及各種保護裝置
4．掌握機床中常見故障的排除方法
五、故障點設置一覽表
故障編號 故障現象 1 起重機無法啟動 2 副鉤不能下降 3 扶溝不能下降 4 小車不能向后 5 打車不能向右 6 副鉤不能提升 7 副鉤不能提升 8 打車不能向左 9 起重機無法啟動 10 起重機無法啟動 11 起重機無法啟動 12 起重機無法啟動 13 起重機無法啟動 14 起重機無法啟動 15 主鉤不能啟動 16 主鉤不能啟動 17 主鉤不能啟動 18 不能強力下降 19 主鉤電動機不能正轉 20 主鉤不能強力下降 21 制動器(用YA5模擬)不能松開.電阻不能被短接 22 電磁制動器不能松閘 23 主鉤調速不正常 24 主鉤調速不正常 25 當操作手柄從強力下降5檔往回板時,使KM5不能自鎖 26 大車不工作 27 主鉤不工作
