	數字系統實驗平臺



一、系統組成

1、電源： 交流輸入：220V±10% 、50Hz

      固定直流輸：出5V/2A、±12V/0.5A ；

2、手動單脈沖電路2組：每組可同時輸出正負兩個脈沖，脈沖幅值為T(mén)TL電平。

3、連續脈沖源：0～100KHz。

4、固定頻率脈沖源4路，輸出為T(mén)TL電平：1Hz、8Hz、32Hz、1KHz；

5、時序脈沖發生電路及啟?？刂齐娐贰？僧a(chǎn)生四路脈沖信號，脈沖周期與輸入的時鐘信號相同，四個脈沖之間依次相差1個輸入時鐘周期。

6、10位邏輯電平輸入開關：可輸入低電平‘0’、高電平‘1’（為正邏輯）。

7、10位邏輯電平指示燈：指示燈亮表示高電平‘1’，指示燈滅表示低電平‘0’。

8、數碼管顯示：四位由七段LED數碼管組成的BCD碼譯碼顯示電路，及1位七段LED數碼管。供數字鐘、日歷等實驗顯示用。

9、揚聲器及驅動電路?？捎米鲿r(shí)鐘報時、報警及音樂演奏的發聲裝置。

10、可變電位器3只，阻值分別22K，50K，100K。

11、BCD拔碼開關2組

12、邏輯筆

13、基本門電路實驗區：面板上畫有電路原理圖。

（1）JK觸發器4組    （2）D觸發器4組  （3）與門4組

（4）或門4組   （5）與非門4組   （6）異或門4組

（7）四輸入與非門2組  （8）非門6組   （9）NE555電路1組

14、開放實驗區，用于擴展實驗、課程設計使用。

（1）20芯圓孔插座只，16芯圓孔插座2只，14芯圓孔插座2只，8芯圓孔插座1只

（2）分立元件接插區，可接插電阻、電容、穩壓管、二極管、三極管等元器件，方便擴展。

15、EDA實驗單元，采用大容量的Altera FPGA芯片EP2C35作為核心板。

16、EP2C35核心板資源：

（1）FPGA芯片：EP2C35F484C8

（2）RS232接口

（3）SDRAM，16M /32BIT，最高166MHz讀寫速度；

（4）FLASH，16MByte快速FLASH AMD29LV128M123R，讀寫速度為90ns

（5）配置芯片，EPCS4配置芯片

（6）網絡接口，10/100M DM9000A網絡接口芯片

（7）SRAM   采用高速，異步SRAM一片256K×16Bit SRAM ，10ns讀寫速度，16Bit位寬，獨立字節使能信號IS61LV25616

（8）音頻接口  采用CS3342立體聲音頻解碼芯片

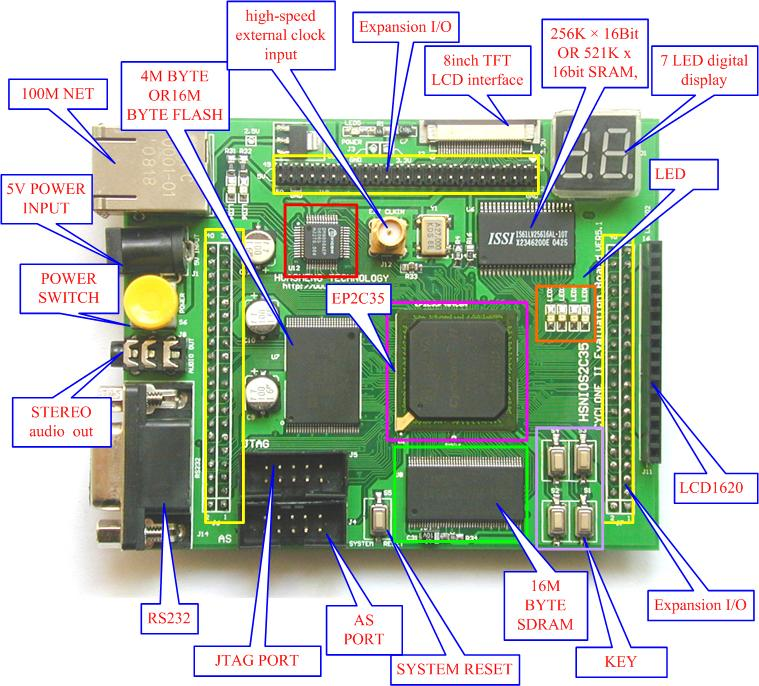

（9）LCD接口  提供常用的LCD接口。一種是LCD1620液晶接口。一種是TFT LCD接口。(注:TFT LCD 液晶屏另配)

（10）時鐘源， 有2個有源晶振分別為50M 和27M 。

（11）數碼管   一個2位7段顯示數碼管

（12）LED，  4個標準獨立LED.

（13）按鍵  4個上拉琴鍵



二、實驗項目

（一）數字電路實驗

1、門電路的邏輯功能及測試實驗

2、組合邏輯電路（半加器、全加器及邏輯運算）實驗

3、觸發器實驗（一） R-S、D、JK

4、觸發器實驗（二） 三態輸出觸發器、鎖存器

5、時序電路測試與研究

6、集成計數器及寄存器實驗

7、譯碼器和數據選擇器實驗

8、波形產生器及單穩態觸發器實驗

9、555時基電路實驗

可選做如下實驗

10、晶體管開關特性、限幅器與鉗位器實驗

11、TTL門電路參數測試實驗

12、CMOS門電路測試實驗

13、A/D、D/A轉換電路實驗

14、時序電路應用實驗

15、四路優先判決電路實驗

16、智力竟賽搶答器實驗

17、電子秒表實驗

18、3位半直流數字電壓表實驗

19、數字頻率計實驗

20、拔河游戲機實驗

21、隨機存儲器及其應用實驗

22、8路搶答器電路設計實驗

23、數字鐘電路的設計實驗

24、交通燈控制邏輯電路設計實驗

25、汽車尾燈控制電路

26、籃球競賽30S計時器



EDA器件開發設計實驗

（二）EDA器件開發設計實驗

1、 單元電路設計實驗：

（1）常用門電路設計；      （2）編碼器/譯碼器設計；  （3）觸發器及時序電路設計；

（4）同步/異步計數器設計； （5）鍵盤掃描實驗；      （6）加法器實驗

（7）SSI組合電路的設計與冒險競爭觀察；    （8）MSI組合電路的設計；

（9）可讀寫寄存器的設計。

2、綜合設計實驗：

（1）數字頻率計；          （2）數字電子鐘設計；  （3）十字路口交通燈自動控制器的設計；

（4）出租車計費器的設計；  （5）數字濾波器設計；  （6）DAC、ADC模型設計；

（7）數字模擬綜合系統設計

3、 SOPC實驗： 　

（1）SOPC最小系統數碼管LED控制試驗

（2）hello world試驗

（3）LCD1602顯示試驗

（4）從flash啟動LCD代碼的測試程序試驗

（5）RS232通訊試驗

（6）串行AD采集實驗(TLC549)

（7）按鍵LED控制實驗

（9）FPGA雙核CPU實驗

（10） UCOS實驗

（11） DM9000網卡芯片驅動實驗

（12） WEB SERVER實驗

（13）立體聲音頻回放實驗（CS3343）

（14） NIOS運行在板上SRAM實驗

（15）2.8英寸TFT LCD驅動顯示實驗(GUI)  (注:2.8英寸TFT LCD液晶屏另配)



三、實驗室配置方案

實驗室每人每套配置方案(二人為一組，一組用一張實驗桌)

1、DB-SD11  必配 1臺。

2、示波器  自配 1/2臺。

3、萬用表  自配 1只。

4、實驗桌  自配 1/2張。

5、實驗椅  自配 1  張。






        友情提示：


        1、貨品驗收：閣下收貨時請檢查數字系統實驗平臺的貨品外觀，核實數字系統實驗平臺的數量及配件，拒收處于受損狀態的數字系統實驗平臺；


        2、質保：頂邦將為閣下提供數字系統實驗平臺產品說明書內的質保條件和質保期，在質保范圍內提供對數字系統實驗平臺的免費維修，超出條件承諾時提供對數字系統實驗平臺的有償維修；


        3、退換貨：閣下單方面原因?qū)е碌臄?shù)字系統實驗平臺選型錯誤或數字系統實驗平臺購買數量錯誤，造成數字系統實驗平臺的退換貨要求，將不被接受；


        4、貨期：數字系統實驗平臺的發貨期為參考值，如您需要了解數字系統實驗平臺的精確貨期，請與頂邦的銷售人員聯系；


        5、如閣下對數字系統實驗平臺有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關數字系統實驗平臺的咨詢。





        •
