智能樓宇通用模塊支架-產品概述：
本裝置配備有包括消防報警、對講門禁及室內安防、樓宇供配電及樓宇照明系統的實訓裝置、《樓宇智能化系統安裝與調試》、《室內照明線路的安裝與維護》、《建筑電氣安裝與調試》等課程的實訓教學任務。主要開設實訓項目有：可視對講門禁與室內安防子系統的安裝與調試、消防報警及聯動系統的安裝與調試、綜合布線系統的安裝與調試、室內照明線路的安裝與維護等。實訓裝置控制部分全部采用實物，可靈活地完成樓宇對講門禁系統、消防報警系統等的操作演示，系統的設置，線路設計等實訓。有利于學生掌握前沿性的成果，并充分發揮學生的想象力。
二、功能要求：
1.落地式結構：最大限度降低實踐設備的占地面積、空間浪費和課室工位數量的緊缺性。
2.四工位結構：要求每個臺架共可同時容納四個學生工位，每個學生工位共可同時放置兩套通用模塊。
3.獨立模塊化：要求可根據實踐內容需要，靈活調換各類通用模塊（無需工具固定，非實踐時可將其收藏起），實現快速方便，一臺多用。

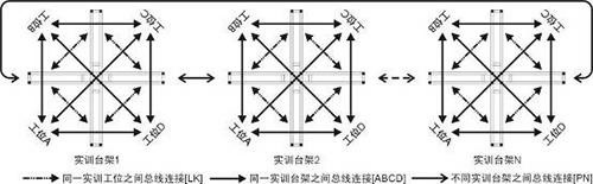

4.總線連接口：可實現同一實踐工位、同一臺架或不同臺架各類模塊之間的總線連接，建立不同功能、不同類型或不同規模智能樓宇系統。

三、技術指標：
1、總體電源輸入：AC220V_2.5mm2，第三方式接地。
2、直接電源輸出：萬能三插，AC220V_1.5mm2。
3、受控控制方式：開關、運行、停止（鎖定）按鈕。
4、受控保護方式：10A單相漏電保護開關、直流開關電源。
5、受控電源輸出：大安全型插拔接口，AC220V_1.5mm2、DC24V_0.75mm2、DC18V_0.75mm2、DC12V_0.75mm2。
6、直流電源功率：DC24V_6A、DC18V_8A、DC12V_12A（四工位共用）。
7、總線連接接口：小安全型插拔接口，0.25mm2，最大容量8位。
8、電腦網絡接口：RJ45超五類UTP（10/100Mbps）。
9、外形尺寸：不小于2010mm*2010 mm *1830 mm（長×寬×高）
四、對講門禁及室內安防系統：
1)住戶模塊

2)大樓模塊

3)小區模塊

1、主體功能要求
結合當前對講門禁及室內安防系統的根本技術要點，采用市場主流對講門禁及室內安防全套設備，根據實訓內容的靈活配置，實現住戶、大樓及小區各不同區域中的各類對講門禁及室內安防器件的聯系，系統穩定可靠，結構合理清晰，可為示教及實訓創造更多有利條件。
本系統要求由1個住戶模塊、1個大樓模塊、1個小區模塊組成
2、配置要求
(1)住戶模塊

(2)大樓模塊

(3)小區模塊

3、實訓項目要求
(1)各類常用對講門禁及室內安防設備的結構、原理、接線、調試、應用和納入系統
(2)室內安防系統布/撤防的設計、接線、調試和演習
(3)住戶系統的設計、接線、調試和演習
(4)住戶與大樓系統的設計、接線、調試和演習
(5)住戶、大樓與小區系統的設計、接線、調試和演習
(6)對講門禁及室內安防系統管理軟件的操作及管理

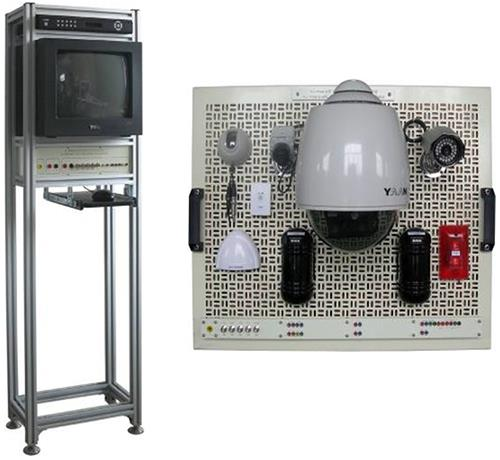

五、半數字閉路電視監控及周邊防范模塊
1、總體功能要求，結合當前閉路電視監控及周邊防范系統的根本技術要點，采用市場主流優質監控設備，實現音視頻的監視、傳輸、控制、捕捉、視頻偵測捕捉、和周邊防范聯動報警功能，模塊穩定可靠，結構合理清晰，可為實踐提供更多有利條件。

2、配置要求

3、實踐項目要求
1)各類設備、連接線及接頭的認識及對比
2)鏡頭的安裝及調試
3)半數字硬盤錄像機的接線、設置及操作
4)監視器的接線、設置及操作
5)高速球的接線和操作
6)拾音器、探測器、聲光報警器的安裝及調試
7)監控系統與報警系統的聯動控制
8)網絡視頻監控平臺軟件的

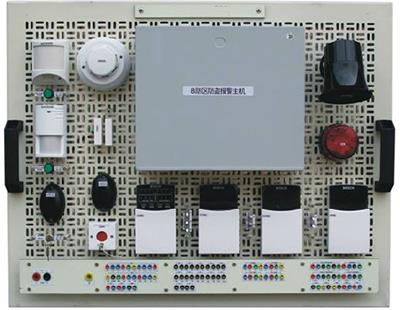

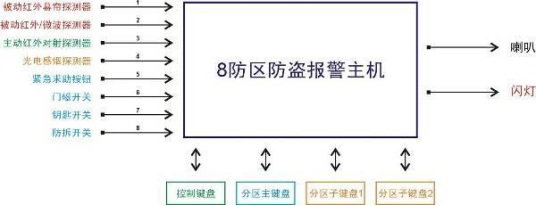

六、防盜報警模塊（BOSCH）

1、主體功能：結合當前防盜報警技術的實際情況，全面實現各類防盜探測器的系統布防撤防功能。系統穩定可靠，結構合理清晰，可為實踐提供更多有利條件。

2、設備主體配置

3、實踐項目
1)各類常用器件的認識、對比、接線和調試
2)防盜報警系統的設計、布線、編程、操作和演習
3)控制鍵盤編程和操作
4)分區鍵盤編程、分區和操作
5)手/自動周界和正常布/撤防
6)手/自動日/夜間布/撤防
7)防區手/自動旁路和鎖定
8)各類防區功能和輸出特性演習

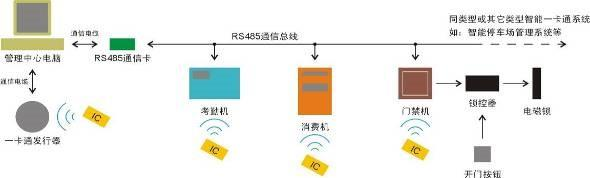

七、智能一卡通模塊

1、主體功能：結合當前智能一卡通系統發展方向和技術特點，全面實現了包括門禁、考勤、巡更、消費在內的一卡通系統功能。系統穩定可靠，結構合理清晰，可為實踐提供更多有利條件。

2、主體配置

3、實踐項目
1)門禁機的接線、操作和管理
2)考勤機的接線、操作和管理
3)消費機的接線、操作和管理
4)一卡通管理軟件的操作
5)卡片發行的操作和管理
6)一卡通系統集成的連接、調試和管理

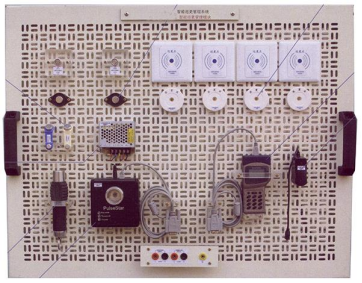

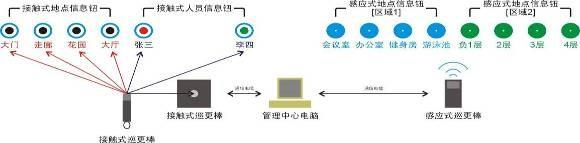

八、智能巡更管理模塊

1、主體功能：智能巡更管理系統是在智能樓宇和小區各區域內和重要部位安裝巡更站點，保安巡更人員攜帶巡更記錄器（巡更棒、巡更器等），按指定的路線和時間到達巡更點并進行記錄，將記錄信息傳送到巡更管理中心，巡更管理主機可儲存、查詢、統計和打印各保安巡更人員的工作情況，加強對保安人員的保護和管理，實現人防和技防的結合，使巡更作業更加科學化、程序化、智能化。
設備結合當前智能巡更管理技術發展方向和技術特點，系統穩定可靠，結構合理清晰，可為實踐提供更多有利條件。

2、配置要求

3、實踐項目
1)接觸式巡更棒的單獨巡更操作
2)接觸式巡更棒的不同巡更人員設置和操作
3)接觸式巡更棒指定時間和路線的巡更操作
4)接觸式巡更棒采集器與管理中心電腦軟件的設置和操作
5)接觸式巡更信息點和感應式巡更信息點的識別和ID碼號讀取操作
6)感應式巡更棒的設置和單獨巡更操作
7)感應式巡更棒指定時間、路線和區域的巡更操作
8)感應式巡更棒指定事件和計劃的巡更操作
9)感應式巡更棒與管理中心電腦軟件的設置和操作

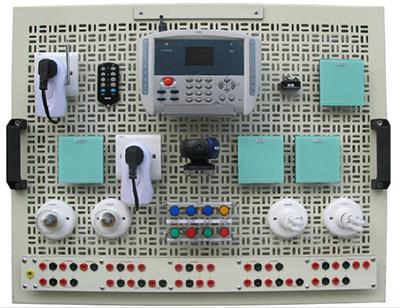

九、智能家居模塊（PLCBUS）

1、總體功能：智能家居控制和管理平臺，有效地實現了家居安防、對講門禁、室內網絡布線、遠程監控、家電控制、燈光控制、自動報警撥號、室內背景音樂、語音發布等功能。
結合當前智能家居發展的現狀，系統穩定可靠，結構合理清晰，可為實踐提供更多有利條件。

2、配置要求

3、實踐項目
1)獨立模塊的獨立認識、接線和控制
2)燈光亮度按時按需自動調整控制，手動控制，情景編程
3)門窗分時自動控制，手動控制
4)紅外轉發手/自動控制
5)電器電源通斷手/自動、按時和間接控制
6)信息查詢和發布操作
7)緊急呼叫求助操作
8)系統整合的接線、設置、操作和演習
