一、 產品概述:
DB-JD85液晶電視維修教學實訓考核裝置是根據中華人民共和國勞動和社會保障部發布的《"家用電子產品維修工"職業技能實訓和鑒定設備技術規范》，按照職業教育的教學和實訓要求而研發的產品，適合高職院校、職業學校的應用電子技術、電子電器應用與維修等專業的電視機原理與維修、家用電子產品原理與維修等課程的實訓教學。

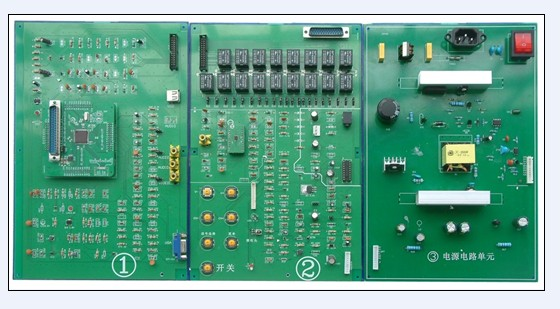

實驗電路板圖片

二、特點
1、采用敞開式方式，將精密的液晶彩色電視機的整機線路板放大后按功能劃分成多塊可以放心地讓學生直接在上面動手做焊接、安裝、調試等實驗的實訓板。
2、實訓板上有完整的安裝線路圖、測試點、調整點及電壓、電流顯示裝置。
3、實訓板上有可對整機電路進行實驗、實訓的智能考核裝置。故障點由教師計算機根據考核要求設置，通過考核系統傳送到實驗臺上的敞開式彩電實訓單元，學生使用計算機或者單片機答題器進行答題。
4、實驗臺通過隔離變壓器與市電連接并具有符合國家相關標準的過壓、漏電、短路、過載保護裝置。
5、配備可提供16種射頻測試信號和16種視頻測試信號的高清彩色信號發生器。
? 6、提供與實訓裝置一一對應的電路原理圖和PCB板圖。
7、液晶屏使用LED背光源并與實驗臺一體化。
? 8、自主研發模塊式組合、主板及電源實訓模塊本公司自己生產、實訓考核便利，創新產品。
9、直接在實訓模塊上動手操作、安裝、調試、實訓考核、焊接等實驗，創新產品。
10、實訓考核有30個故障點、可對整機進行實驗、實訓，創新產品。
11、試實訓、實訓項目豐富，創新產品。
12、路工作原理圖、教學、學習方便，實用產品。
13、塊可維修、可實訓、可更換，售后服務方便 ，創新產品。
14、設有故障測試點及測試波形，實驗方便，創新產品。
? 15、提供液晶屏主板驅動程序,利用U盤可寫入液晶屏程序。

三、技術參數、
1、輸入電源：?jiǎn)蜗嗳€制AC220V±10% 50HZ
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%（25℃）
3、整機容量：＜300VA
4、安全保護：動作電流≤30mA、動作時間≤0.1s
5、外形尺寸：150cm×68cm×145c

四、配置及功能：
1.彩色信號發生器、
1）彩色電視信號發生器：采用大規?？删幊踢壿嬁刂破骱途哂邢袼丶?jí)算法的高清晰度彩色信號源。有著圖象清晰、時序精確（圖形、采樣率高,色彩準確、圖形選擇有16頻道 電視信號形式：分為圓、點、格、黑白格、彩色、單色等16種形式，可通過 按鍵直接選擇（輸出信號：有視頻、伴音（中頻6.5M）、射頻輸出接口） 信號制式：PAL-D/K。
2）、顯示圖象共16幅 , 彩條 ,白光柵 , 紅光柵, 綠光柵, 藍光柵,黑光柵 ,12級階梯 , 十字中心及顯示幅值 , 四階棋盤 , 彩色棋盤.
2.考核實訓模塊、
元器件排列有序清楚直觀、實驗實訓考核便捷、維修方便 可完成：
1）、液晶電視工作原理的實驗
2）、整機各電路進行實訓
3）、考核故障點17個手動考核故障點、智能考核器故障設置開關有24個故障點。
4）、設置有示波器信號測試方便、設有測試針測試點。
3、液晶電視機屏32寸
對比度：400：1； 分辨率：1920×1080；反應時間：<16 ms；屏幕亮度：500cd/㎡；視角：178度；制式：NTSC/PAL/SECAM；信號輸入： 射頻48MHz-470MH。
4、號實訓模塊
總線控制、音頻處理、功能切換、屏驅動數據信號）電腦接口、音視頻輸入接口、UBS插口、高清接口等功能、實訓模塊尺寸300mmx200塑料盒封裝，方便學生直觀察看電路原理。
5、號實訓模塊
待機開機電源控制、伴音電路、高頻頭電路，實訓模塊尺寸 300mmx200塑料盒封裝，方便學生直觀察看電路原理。
6、號實訓模塊
穩壓電源電路，實訓模塊尺寸300mmx200塑料盒封裝，方便學 生直觀察看電路原理。
7、使用說明書
提供液晶電視詳細工作原理圖、電路圖與實訓裝置一對應
8、實訓考核裝置
實訓臺 鐵質型材框架鐵質雙層亞光密紋噴塑結構，高密度耐磨桌面板。、交流電源：220V 50Hz（帶有過流保護）、設有兩個大抽屜，兩個柜子用于存放工具，鐵質雙層亞光密紋噴塑藍白色結構
五.智能實訓考核系統
1智能考核終端由240×128點陣藍底背光液晶屏、PVC輕觸鍵盤、單片機、存儲器、網絡接口等組成?？蓡螜C(jī)進行日歷和時鐘設置、考核時間設置、密碼設置、故障設置，具有已設故和排故信息掉電不丟失、誤排信息記錄、考核時間倒計時顯示、功能。智能考核上位機軟件具有設備在線檢測、試卷管理、考試管理、學生信息管理、教師信息管理、成績管理等功能。
2智能考核系統具有網絡通訊接口，多臺設備可組成智能考核網絡，其中一臺計算機作為教師機進行故障設置和考核管理。
1）計算機可以監控1-126臺家用電器智能考核臺
2)已設置多個故障點。
3)具有發卷功能
4)具有收卷功能
5)具有單臺和全部實驗臺清零功能
6)具有自動檢測各家用電器考核臺的通訊聯機情況
7)可以生成學生個人成績單
8)可以對學生考核情況進行統計、分析
9)設有進入系統密碼，進入系統后能夠修改密碼
10)具有打印功能
11)具有答題次數限制功能
六．實訓臺配置（每臺配置）

七.詳細實驗對應故障
1.整機不工作整流橋故障實訓考核
2.無12V整機不工作故障實訓考核
3.背光源故障實訓考核
4.侍機5V穩壓電路故障實訓考核
5.待機3.3V穩壓電路故障實訓考核
6.CPU核電源1.2V電路故障實訓考核
7.CPU供電電路1.8V故障實訓考核
8.CPU振蕩電路故障實訓考核
9.儲存器電路故障實訓考核（1）
10.儲存器電路故障實訓考核（2）
11.視頻輸入電路故障實訓考核
12.音頻輸入電路故障實訓考核
13.USB電路故障實訓考核
14.靜音電路故障實訓考核
15.高頻頭電路故障實訓考核（1）
16.高頻頭電路故障實訓考核（2）
17.高頻頭供電故障實訓考核
18.高頻頭電容漏電實訓考核
19.高頻頭集成損壞故障實訓考核
20.遙控接收電路故障實訓考核
21.按鍵電路故障實訓考核
22.伴音電路故障實訓考核（1）
23.音量控制電路故障實訓考核
24.伴音電路集成損壞實訓考核
25.伴音供電路故障實訓考核
26.揚聲器輸出電路實訓考核
27.背光源亮有聲無圖實訓考核
