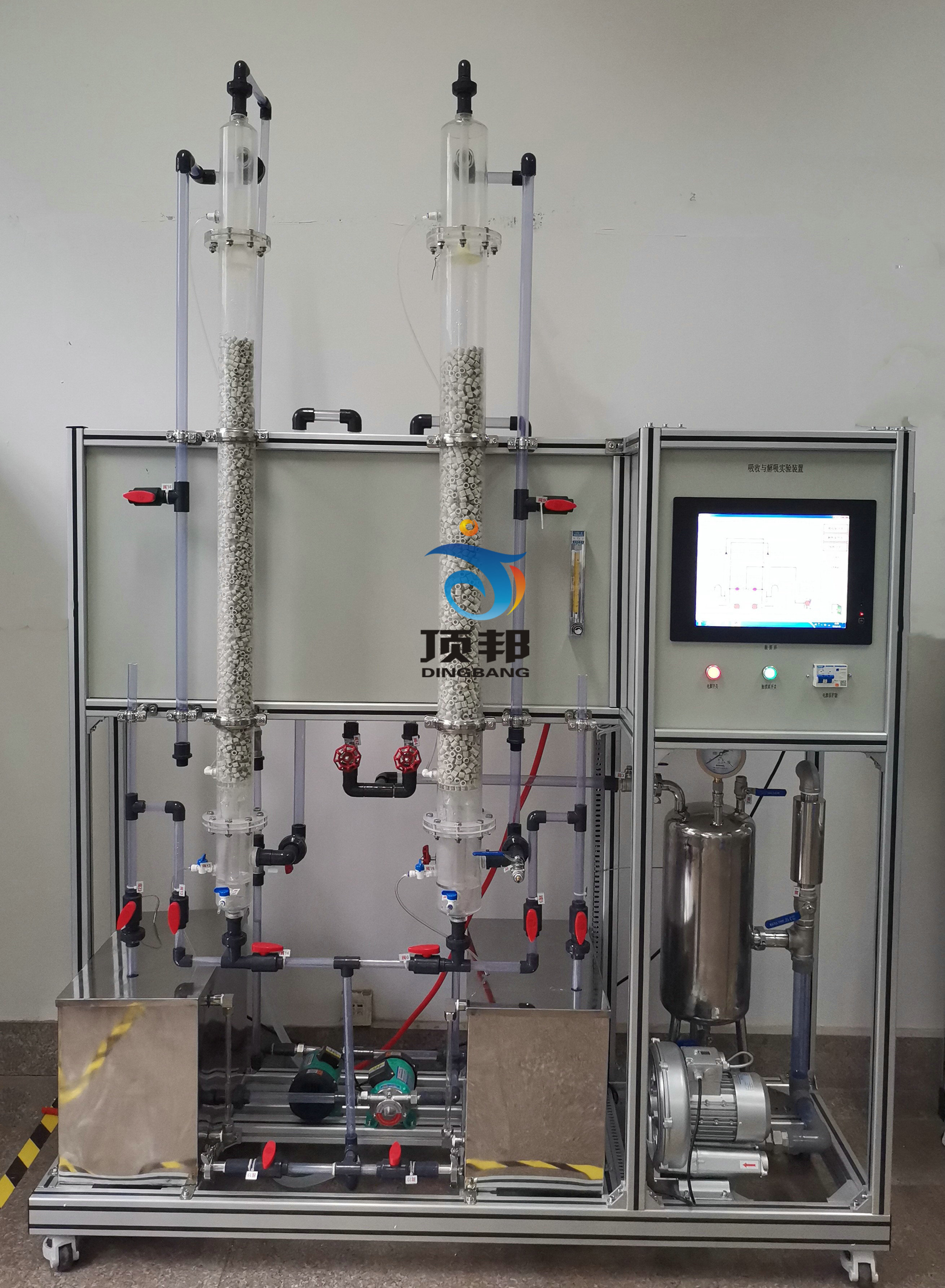

- DB-HY122 二氧化碳吸收與解析實驗裝置
技術指標 說 明 裝置特點 1、整個裝置美觀大氣，結構設計合理，整體感強，能夠充分體現現代化實驗裝置的概念。
2、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。
3、全塔氣液接觸現象可視。
4、本實驗裝置采用二氧化碳——水體系。CO2氣體無味、無毒、廉價，所以氣體吸收實驗常選擇CO2作為溶質組分。
5、塔中部有液體再分布器，塔底部有柵板式填料支承裝置。填料塔底部有液封裝置，以避免氣體泄漏。
6、裝置設計可360度觀察，實現全方位教學與實驗。
7、實驗除可直接在控制柜進行所有操作外，還可遠程至電腦展開智能調節及顯示儀表+串口通訊+上位監控計算機模式，配套實驗數據采集及數據處理軟件。數據可通過U盤導出，可連接打印機打印數據。裝置能夠實現手動和自動無擾切換操作，并安裝安全聯鎖保護和自動報警裝置，保證設備正常運行不出現安全事故。裝置功能 1、測定填料吸收塔不同噴淋密度下的體積傳質系數；
2、測定填料解吸塔飽和液的體積傳質系數；
3、改變吸收液流量，實現單吸收實驗操作；
4、飽和液做解吸液相，實現單解吸實驗操作
5、吸收與解吸的液相、氣相流量相同，實現聯合實驗操作；
6、了解填料塔的流體力學性能；
7、全觸摸集成化控制，高穩定數據傳輸，硬件加密。設計參數 液相體積傳質系數：0.006—0.02（ m/s）。
空氣流量：0.1～40m3/h。
二氧化碳流量：16-160L/h。
填料塔壓降：0.6—1.5KPa；常溫、常壓操作。公用設施 水：裝置自帶透明水箱，連接自來水。實驗時經離心泵進入吸收塔，循環使用。
電：電壓AC220V，功率1.5KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。
氣：空氣來自風機（自帶氣源），CO2來自氣體鋼瓶。
實驗物料：水-- CO2。
外配設備、藥品：二氧化碳鋼瓶及減壓閥；Ba(OH)2標準液、HCL標準液、化學分析儀。（用戶自配）主要設備 1、玻璃填料解吸塔：內裝φ10×10mm拉西環填料；填料塔內徑 D=90mm。
2、玻璃填料吸收塔：內裝φ10×10mm拉西環填料；填料塔內徑 D=90mm。吸收塔填料層有效高度Z＝1000mm。
3、二氧化碳流量檢測：轉子流量計，流量范圍 0.16-1.6L/min?！ ?br style="padding: 0px; margin: 0px;"/>4、空氣流量檢測：流體力學性能實驗采用渦街流量計，流量范圍0～55m3/h；傳質性能實驗采用質量流量計，流量范圍0～200L/min。
5、液體流量檢測：渦輪流量計，流量范圍40～600L/h。
6、塔體床層壓降由3KPa差壓傳感器測取，觀察上下塔壓降變化。
7、風機：漩渦氣泵，功率 550W。
8、解吸水泵：304不銹鋼離心泵，功率370W。
9、吸收水泵：304不銹鋼離心泵，功率370W。
10、水槽：容積約80L。
11、管路：透明材質，壁厚≥2.5mm。
12、溫度傳感器：Pt100，分辨率0.1℃，精度0.5%。
13、電器：接觸器、開關、漏電保護空氣開關。
14、中央處理器：執行速度0.64μs，內存容量16K，功能：數據處理運算。
15、模擬模塊：高達16位分辨率，總和精度±0.5%，內建RS485通訊模式。
16、溫度模塊：分辨率0.1℃，精度0.5%，內建RS485通訊模式。
17、在線式二氧化碳氣體檢測儀：濃度測量范圍0-10000ppm，精度誤差±3%，4-20mA信號輸出，精確檢測裝置吸收二氧化碳的濃度。
18、顯示終端：采用一體機平板觸摸電腦，全程數字化觸摸屏控制操作。HMI：投射式觸控技術，5000萬次觸摸點，內存4G，功能：中央處理器數據顯示控制。
19、額定電壓：220V，總功率：1.5kW。
20、外形尺寸：1600×550×2100mm（長×寬×高），外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪
21、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理
念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生
工程化理念。
22、配套測控軟件可以實現實驗數據實時在線采集顯示數據、曲線及設備運行狀態等。通過WIFI技術實現終端覆蓋。測控組成 變量 檢測機構 顯示機構 執行機構 液體進口溫度 Pt100鉑電阻 觸摸屏 無 氣體進口溫度 Pt100鉑電阻 觸摸屏 無 液體流量 渦輪流量計 觸摸屏 手動調節 CO2流量 轉子流量計 現場顯示 手動調節 空氣流量 渦街流量計 觸摸屏 手動調節 塔體壓降 差壓傳感器 觸摸屏 無 二氧化碳氣體濃度檢測 在線二氧化碳檢測儀 觸摸屏
