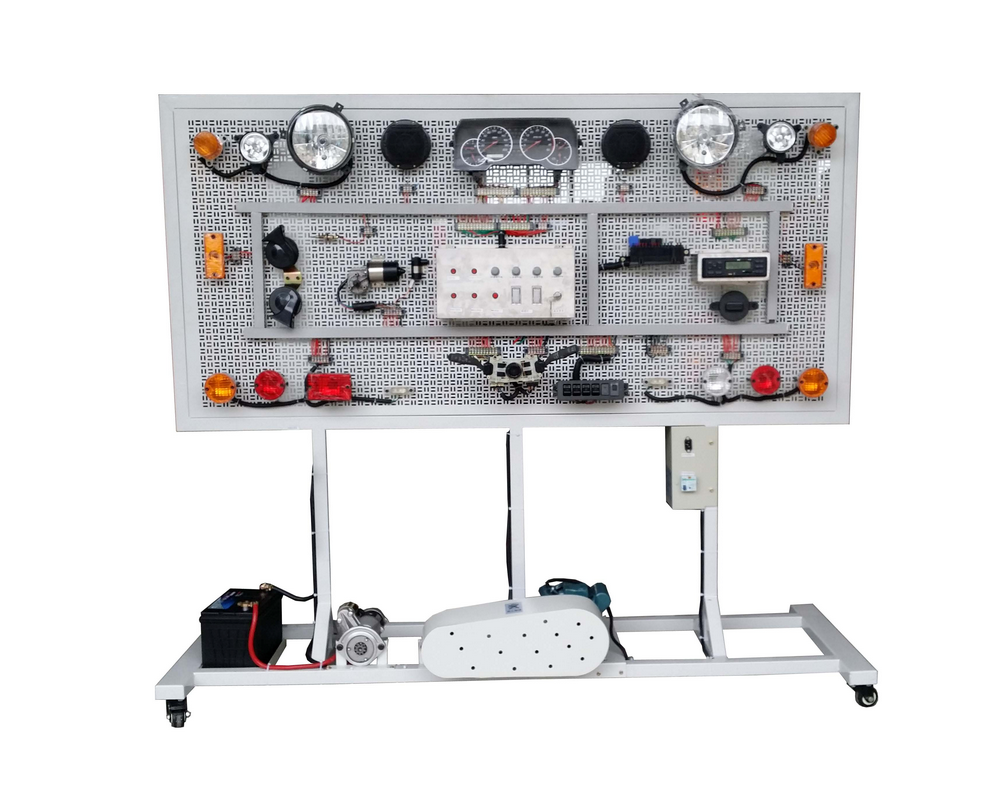

- DB-QG73 北京吉普BJ2022全車電路示教板一、產品簡介
該北京吉普BJ2022全車電路示教板采用整車電器實物為基礎，充分展示汽車儀表系統、燈光系統、雨刮系統、喇叭系統、發動機電器系統、起動系統和充電系統等汽車電器各系統的組成結構和工作過程。
適用于學校對整車電器理論和維修實訓的教學需要。
本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
二、功能特點
1.真實可運行的汽車整車電器系統，充分展示汽車整車電器系統的組成結構。
接通電源，操縱示教板上的各種電器開關、按鈕、真實演示汽車儀表系統、燈光系統、雨刮系統、喇叭系統、發動機電器系統、起動系統和充電系統等汽車電器各系統的工作過程。
2.設備面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車整車電器各系統的工作原理。
3.示教板面板上安裝有檢測端子，可直接在面板上檢測汽車整車電器各系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4.設備面板部分采用面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置。
三、技術規格
外形尺寸（約）：2080×700×1900mm(長×寬×高)
動力電源：三相四線(或三相五線)380V±10% 50Hz
工作電壓：直流12V
工作溫度：-40℃～+50℃
三相異步電動機
型 號：YT 100L1-4
電壓：AC 220V/380V
功率：2.2KW
轉速：1420r/min
顏色：7032
鋼管：40*40*3mm
機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：100*60mm
四、基本配置（每臺）
序號 名 稱 規格型號 單位 數量 1 示教板面板 裝有各種檢測端子以及彩色電路圖 套 1 2 點火開關 個 1 3 組合儀表 原車 套 1 4 組合開關 原車 套 1 5 左右前大燈總成 原車 套 1 6 左右前霧燈 原車 套 1 7 左右轉向燈 原車 套 1 8 左右轉向邊燈 原車 套 1 9 左右組合尾燈 原車 套 1 10 牌照燈 原車 套 1 11 燈光開關 原車 套 1 12 剎車燈開關 原車 套 1 13 倒車燈開關 原車 套 1 14 危險燈開關 原車 套 1 15 線束 上海頂邦 套 1 16 雨刮總成 原車 套 1 17 雨刮控制繼電器 原車 個 1 18 噴水電機 原車 套 1 19 噴水壺 原車 套 1 20 喇叭 原車 個 2 21 喇叭繼電器 原車 個 1 22 霧燈繼電器 原車 個 1 23 起動機總成 原車 臺 1 24 發電機總成 原車 臺 1 25 三相異步電動機 YT 100L1-4 臺 1 26 蓄電池 臺 1 27 保險絲盒 上海頂邦 個 2 28 電源總開關 50A 個 1 29 移動臺架(帶自鎖腳輪裝置) 2080×700×1800mm(長×寬×高) 臺 1 30 故障模擬與排除裝置 上海頂邦 套 1 31 教師手冊 上海頂邦 套 1 32 合格證與保修卡 上海頂邦 套 1
