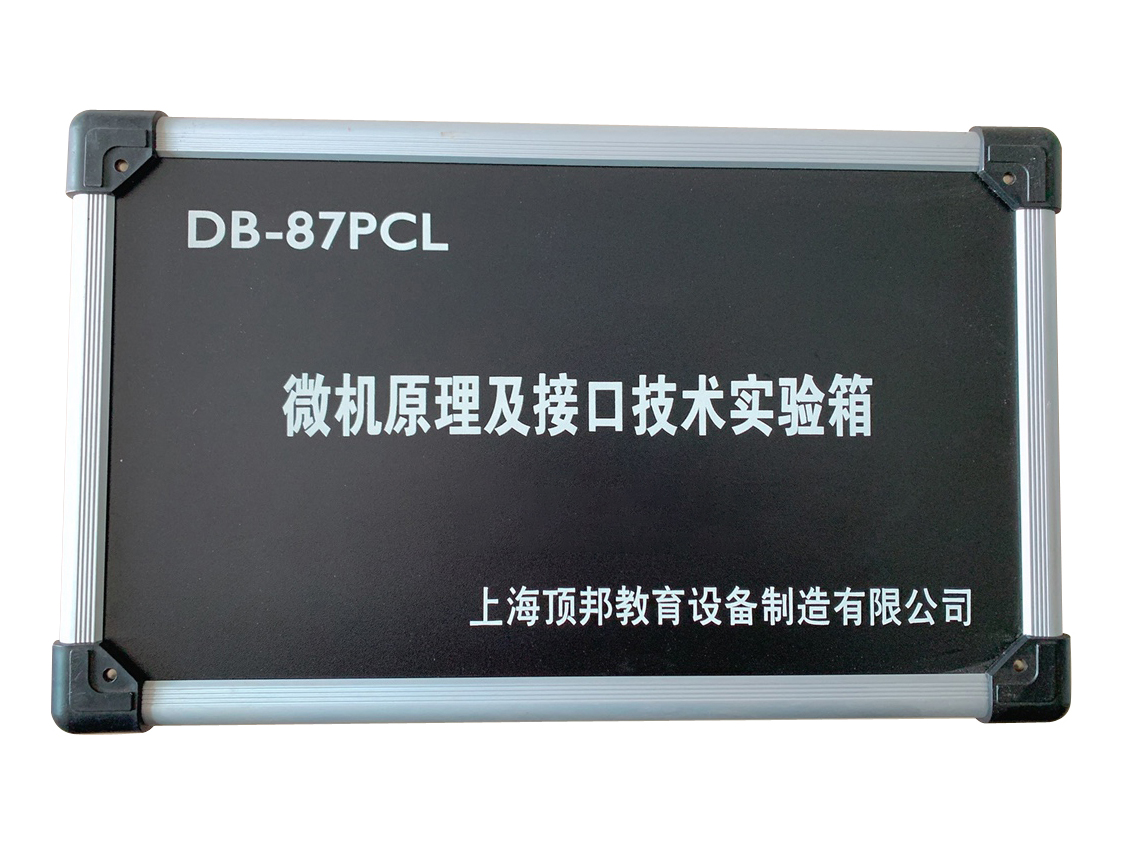

        DB-87PCL 微機原理及接口技術實驗箱
        微機原理及接口技術實驗箱
        微機原理及接口技術實驗箱
        微機原理及接口技術實驗箱

        微機原理及接口技術實驗箱
        系統資源完全開放，豐富的板載資源、超強的擴展性
        DB-87PCL實驗平臺采用INTEL8088(兼容8086)系統，所有系統資源，8位數據線，16位地址線，讀寫等控制信號全部引出對用戶開放。實驗箱板載了豐富的模塊資源，詳見模塊資源列表。在此基礎上還提供了“實驗?zāi)K擴展”接口，并提供豐富的傳感器模塊包，使得單一傳感器實驗平臺和微機接口實驗平臺擺脫了分離教學的局限性，實現了當今傳感器與微機接口等相關技術的完美結合，使得我們?cè)O(shè)計的微機接口系統與實際應用更加貼切，更加智能。

        標配高速易用USB通訊接口，可在線仿真和調試程序
        標配USB 通訊接口，即插即用，臺式電腦、無串口的筆記本均適用, 支持WIN98，WINME，WIN2K，WINXP，WIN7等操作系統。也可方便切換為RS232串行通訊接口。通過上位軟件聯機可實現在線仿真、調試和開發程序。

        無需電腦，方便、快捷的演示模式
        系統配有管理監控，在無PC機連接狀態下，系統自動切換到脫機管理狀態，用戶可通過實驗箱右下角4*6鍵盤輕松調用EPROM中的實驗程序完成實驗，可脫機運行實驗。方便老師在教學初期進行實驗的驗證和演示，同時增強學生學習的興趣和欲望。

        階梯化難度設計，詳盡的實驗指導
        實驗案例的難度階梯化設計，從簡單到復雜。讓新手真正在不知不覺中從入門到完全掌握各種復雜系統和程序的設計。使學生以后能夠更好地過渡到社會，無縫銜接,成為企業可用，有用，好用的人才！

        形象生動的數控式創新實驗平臺（選配模塊）
        數控式創新實驗平臺，是將一些復雜的例如四層電梯控制系統、刀庫捷徑選擇等實驗通過當前流行的二維動畫技術制作出來，借助PC要資源，仿真實物的控制系統。通過USB接口電路，實現CPU對虛擬被控對象的控制和雙向通信。該實驗平臺形象生動、可操作性強、可實現復雜的閉環控制，大大提高學生的學習興趣和創新思維。與傳統的實物模型相比：性價比極高、無需后續的保養和維修、使用安全方便。目前該創新實驗平臺有15個典型的系統實驗。

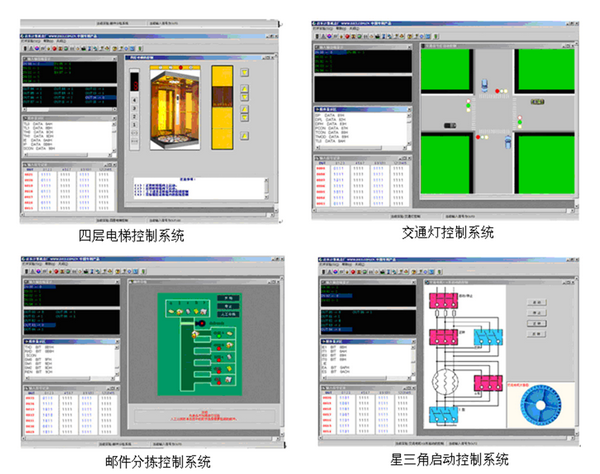

        軟件頁面
        DB-87PCL 微機原理及接口技術實驗箱
        （一）系統組成
        實驗箱模塊資源及附件列表（標配）
        用戶CPU（Intel 8088），可在線仿真USB通訊接口
        數據、地址線，讀寫信號等控制線，及譯碼地址區譯碼、鎖存單元
        （由CPLD芯片1032設計）
        擴展ROM（64K）、擴展RAM（64K）擴展模塊區（可擴展傳感器等新型模塊）
        RS232串行通訊口8251實驗?zāi)K
        8253實驗?zāi)K8279實驗?zāi)K
        8237實驗?zāi)K8259實驗?zāi)K
        8255實驗?zāi)K8155實驗?zāi)K
        4*6矩陣鍵盤模塊6位動態數碼管實驗?zāi)K
        8位LED發光二極管輸出模塊8位開關量輸入模塊（撥碼開關）
        8位開關量輸入模塊（按鈕開關）16*16點陣實驗?zāi)K
        128*64液晶顯示模塊直流電源模塊（提供+5V、+12V、-12V）
        I/O口擴展模塊（74LS244、74LS273）蜂鳴器模塊
        射極跟隨器實驗?zāi)K單脈沖與固定時鐘模塊
        并行A/D轉換模塊（ADC0809）并行D/A轉換模塊(DAC0832)
        可調電壓模塊音頻功放模塊（LM386）
        繼電器模塊直流電機模塊（帶霍爾傳感器）
        四相步進電機模塊（帶驅動電路）標配光盤一張（內含源代碼、工具軟件、電子版實驗指導書等資料）
        標配220V電源線一根標配實驗連接線、八芯彩色連接線若干
        創新傳感器實驗?zāi)K列表（選配）
        傾斜檢測傳感器模塊凝露檢測傳感器模塊
        觸摸檢測傳感器模塊火焰檢測傳感器模塊
        紫外檢測傳感器模塊氣體檢測傳感器模塊
        振動檢測傳感器模塊人體紅外感應模塊

        （二）軟件、程序和文檔列表：
        工具軟件
        18088.exe上位機通訊軟件
        2FT232RL驅動程序
        for_win2000_xp_2003_visa        		usb驅動程序
        3串口調試助手V2.2.exe串口調試助手
        4ZIMO221.EXE取模軟件
        6Zip解壓縮.exe解壓縮軟件
        7AdbeRdr708_zh_CN.exePDF閱讀軟件
        程序
        1ASM匯編語言代碼8088.exe 軟件調試通過
        2C語言部分（數碼管顯示程序例程）8088.exe軟件調試通過
        文檔
        1DB-87PCL用戶手冊實驗?zāi)K介紹，原理，連線
        2相關器件PDF文檔資料其它相關PDF文檔資料

        （三）電氣性能與尺寸重量：
        電氣性能與尺寸重量
        1輸入電源：AC 220V±10% 50HZ
        2輸出電源：DC +5V/3A、+12V/0.5A、-12V/0.5A
        3工作環境：溫度-10~+40攝氏度 相對濕度<85%（25攝氏度） 海拔<4000m
        4裝置容量：<0.5 KVA
        5重 量：約5 KG
        6外形尺寸：520*330*140mm
        7安全保護：具有短路保護、自恢復功能，安全符合國家標準
        8箱體材料：采用輕便鋁合金框架木箱作為實驗儀機箱，美觀大方，結實耐用。
        （四）實驗項目
        軟件實驗（標配）
        二進制多位加法實驗二進制轉換為BCD碼實驗
        BCD碼轉換為二進制碼十進制數的BCD碼相減運算
        內存清零實驗數碼顯示實驗
        求最大數和最小數數據塊傳送實驗
        分支程序設計
        硬件實驗（標配）
        ADC0809轉換實驗DAC0832轉換實驗（一）
        DAC0832轉換實驗（二）8255A并行口實驗（一）
        8255A并行口實驗（二）8253定時器/計數器實驗
        8259單級中斷控制器實驗RS232串行口發送實驗（雙機通訊）
        RS232串行口接收實驗（雙機通訊）小直流電機調速實驗
        步進電機控制實驗繼電器控制實驗
        存貯器讀寫實驗電子琴實驗（帶音頻功放模塊）
        簡單I/O口擴展實驗8251可編程通訊接口和PC機通訊
        16*16 LED點陣顯示實驗128*64 LCD液晶顯示實驗
        8237 DMA傳送實驗8279 鍵盤顯示實驗
        8155模塊實驗射極跟隨器實驗
        LED數碼管顯示實驗PWM脈沖寬度調制實驗
        創新傳感器模塊實驗項目(選配)
        汽車傾斜檢測報警裝置設計汽車自動雨刮器系統設計
        汽車無鑰匙啟動系統設計火災感應報警系統設計
        紫外線強度測試儀可燃?xì)怏w濃度檢測報警裝置設計
        汽車舒適度檢測裝置設計人體紅外防盜報警裝置設計
        數控式創新實驗平臺（配置上位機仿真軟件，1卡即可完成以下實驗,選配）
        機器人掃地雷實驗（閉環實驗）刀庫捷徑選擇實驗（閉環實驗）
        四層電梯實驗（閉環實驗）四級傳送帶實驗（閉環實驗）
        郵件分揀實驗（閉環實驗）水塔水位控制實驗（閉環實驗）
        交流電機Y/△起動實驗（閉環實驗）交通信號燈實驗（開環實驗）
        步進電機實驗（開環實驗）舞臺燈實驗（開環實驗）
        LED數碼管顯示實驗（開環實驗）液體混合裝置實驗（開環實驗）
        八通道邏輯分析實驗（開環實驗）溫度壓力實驗（開環實驗）
        連線自檢實驗（開環實驗）
        （五）裝箱清單（標配）
        序號名稱數量
        1DB-87PCL實驗箱1臺
        2保修單1份
        3標準串口通信線1支
        4USB通訊線1根
        5雙頭線（細線）
        紅色4根、黑色4根
        其它顏色線17根        		共25根
        6220V 電源線1根
        7數據線（8芯）5根
        8光盤1張










        友情提示：


        1、貨品驗收：閣下收貨時請檢查微機原理及接口技術實驗箱的貨品外觀，核實微機原理及接口技術實驗箱的數量及配件，拒收處于受損狀態的微機原理及接口技術實驗箱；


        2、質保：頂邦將為閣下提供微機原理及接口技術實驗箱產品說明書內的質保條件和質保期，在質保范圍內提供對微機原理及接口技術實驗箱的免費維修，超出條件承諾時提供對微機原理及接口技術實驗箱的有償維修；


        3、退換貨：閣下單方面原因?qū)е碌奈C(jī)原理及接口技術實驗箱選型錯誤或微機原理及接口技術實驗箱購買數量錯誤，造成微機原理及接口技術實驗箱的退換貨要求，將不被接受；


        4、貨期：微機原理及接口技術實驗箱的發貨期為參考值，如您需要了解微機原理及接口技術實驗箱的精確貨期，請與頂邦的銷售人員聯系；


        5、如閣下對微機原理及接口技術實驗箱有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關微機原理及接口技術實驗箱的咨詢。





        •
