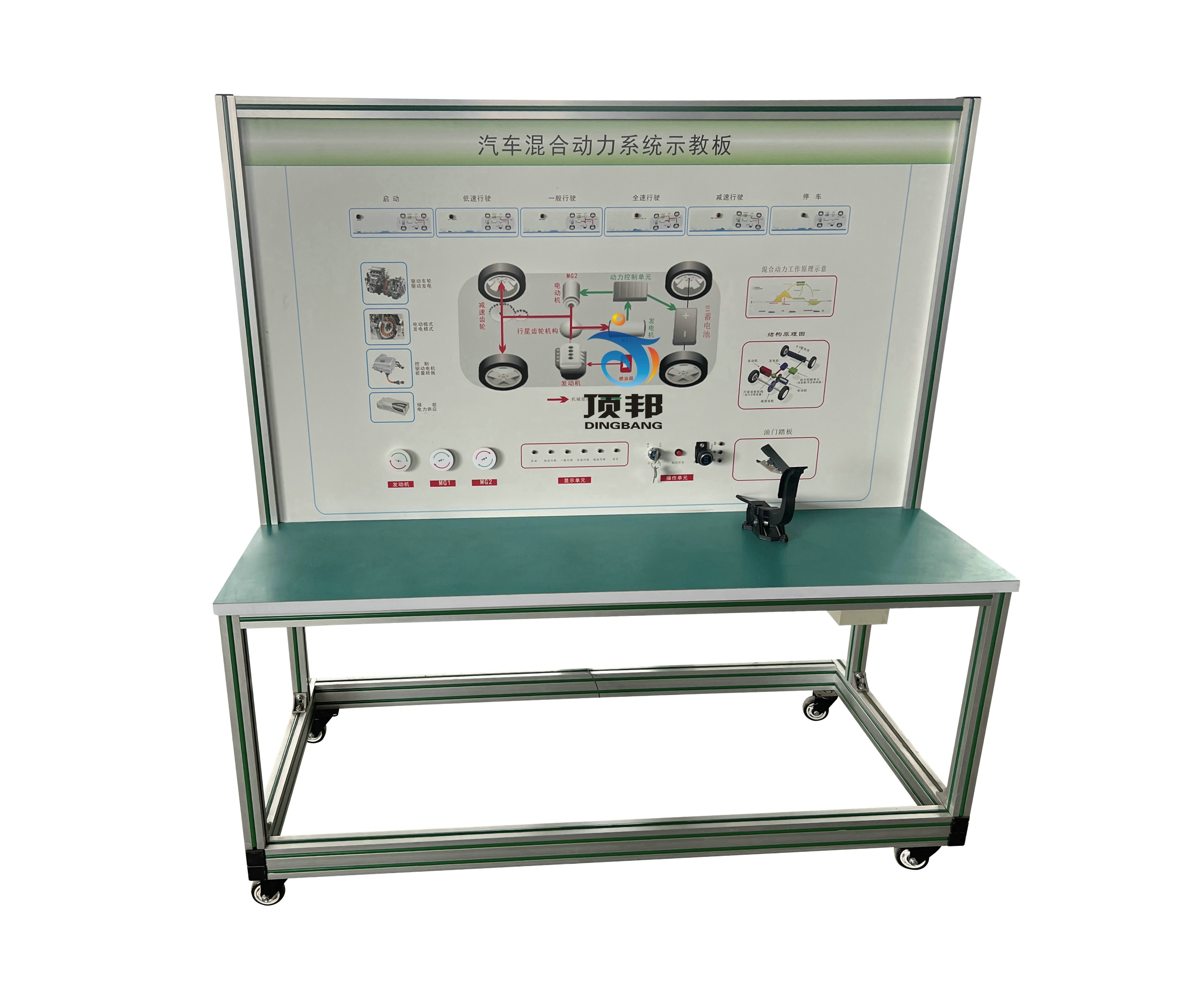

- DB-5015 汽車混合動力系統示教板
一、產品簡介
汽車混合動力系統示教板以普銳斯油電混合動力系統控制原理為基礎制作的實驗實訓臺架，對混合動力系統在六種工況（啟動，低速駕駛，正常時速，高速駕駛，加速、制動和下坡，停駛）模擬實踐操作，展示混合動力系統的組成結構和工作過程。適用于中高等職業技術院校、普通教育類學院和培訓機構對混合動力系統結構和維修實訓的教學需要。
二、功能特點
1.汽車混合動力系統示教板完整展示了混合動力系統結構，可以動態模擬混合動力系統的啟動、低速行駛、一般行駛、全速行駛、減速行駛和停車六種工況下的能量流動方向以及電動機、發動機以及發電機的運行狀態，動態展示汽車混合動力系統的特點和優勢。
2.汽車混合動力系統示教板面板上安裝有點火開關、工況開關、油門踏板、擋位開關、制動開關、數字轉速表、電流指示表等，并輔以發光二極管進行系統流向的動態指示，還設有三臺模擬電機用來分別演示發動機、電動機以及發電機的工作狀態。
3.汽車混合動力系統示教板設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面寬40CM,臺面鋪裝32mm厚彩色高密度復合板,經久耐用不生銹，帶4個帶自鎖裝置萬向腳輪，便于移動。
4.配套實訓(實驗)指導書等教學資料，包含工作原理、實訓項目、故障設置及分析等要點說明。
5.安裝安全保護裝置：急停開關、機械式電源總開關、維修開關、轉動部位防護保護罩、高壓安全防護裝置與警告提示。
三、技術規格
1.外形尺寸：1500×700×1700(長×寬×高)
2.面板外形尺寸：1448×940mm（長*寬）
3.移動腳輪：100*60mm
4.工作溫度：-40℃～+50℃
5.交流電源：220V
四、實訓（實驗）項目
1.可模擬運行汽車油電混合動力系統，展示汽車油電混合動力系統的組成結構及原理。
2.模擬演示汽車油電混合動力系統的各工況工作過程。
3.模擬油電混合動力系統系統啟動工作過程
4.模擬油電混合動力系統低速行駛工作過程
5.模擬油電混合動力系統一般行駛工作過程
6.模擬油電混合動力系統全速行駛工作過程
7.模擬油電混合動力系統減速行駛工作過程
8.模擬油電混合動力系統停車行駛工作過程
9.模擬油電混合動力系統制動回收工作過程
五、基本配置
啟動開關、油門踏板、擋位開關、制動開關、數字轉速表、電流指示表等，并輔以發光二極管進行系統流向的動態指示，加速度傳感器、12V開關電源、大型彩色噴繪電路原理圖、控制面板、可移動臺架、使用操作手冊等。
