當前位置： 主頁 > 產品介紹 > 汽車新能源教學設備 > 汽車油電混合動力系統綜合實訓臺

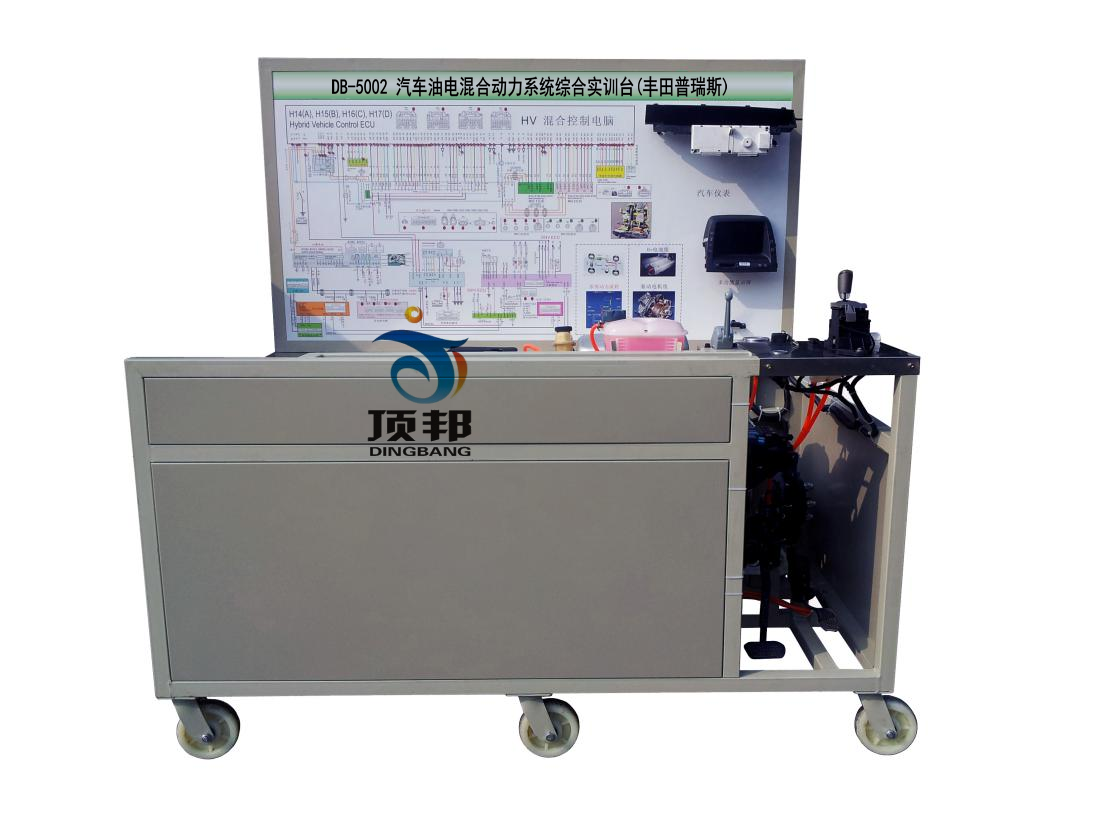

- DB-5002 汽車油電混合動力系統綜合實訓臺(豐田普瑞斯)
一、產品結構
該設備采用原車油電混合動力發動機和電子傳動橋?yàn)榛A(chǔ)，可對發動機和電子傳動橋進行起動、加速、減速等工況的實踐操作，真實展示油電混合動力發動機的組成結構和工作過程。
適用于中高等職業技術院校、普通教育類學院和培訓機構對油電混合動力發動機和維修實訓的教學需要。
本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
二、功能特點
1.真實可運行的油電混合動力發動機，充分展示油電混合動力發動機的組成結構和工作過程。
2.實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和油電混合動力發動機實物，認識和分析控制系統的工作原理。
3.實訓臺面板上安裝有汽車儀表和多功能顯示屏，可實時顯示動力傳遞過程、車速等、電控系統故障指示燈等參數變化。
4.實訓臺面板上安裝有檢測端子、可直接在面板上檢測各傳感器、執行器、發動機控制單元、自動變速器、混合動力單元、電源控制單元管腳的電信號，如電阻、電壓、電流、頻率信號等。
5.實訓臺安裝有診斷座，可連接專用汽車解碼器，對發動機、自動變速器、混合動力、電源等電控系統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。
6.設備檢測面板正前方底座上配有20cm的鋼制臺面，方便放置資料、檢測儀器等。
7.實訓臺配備有油門控制裝置，可方便對發動機加速減速。
8.實訓臺配備有電源總開關、水箱防護罩、飛輪防護罩等安裝保護裝置。
9.實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
10. 配套汽車多媒體教學系統（16合一）（投標時需提供教學系統，未提供者取消投標資格），適應所有的教材，內容豐富并可隨意調取。合理地運用多媒體教學系統，可以很大程度上減輕老師講課的工作量。內容分別是：1、汽車發動機構造與維修；2、汽車底盤構造與維修；3、汽車電器構造與維修；4、電控發動機原理與維修；5、自動變速器原理構造與維修；6、汽車空調構造原理與維修；7、汽車安全舒適系統原理構造與維修；8、汽車保養與維護；9、汽車車身構造與修復；10、汽車檢測與故障診斷技術；11、汽車機械基礎；12、汽車美容與裝飾；13、汽車電學基礎；14、汽車文化；15、汽車專業英語；16、汽車教學資源包。
三、技術規格
外形尺寸：1740×1400×1700mm(長×寬×高)
工作電源：直流12V
燃油標號：依發動機型號
油箱容積：10L
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
面板機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：120*80mm
四、基本配置(每臺)
序號 名 稱 規格型號 單位 數量 1 檢測控制面板 裝有各種檢測端子以及彩色電路圖 套 1 2 組合儀表 原車 套 1 3 發動機控制電腦(ECU) 原車 套 1 4 自動變速器控制電腦(ECU) 原車 套 1 5 混合動力控制電腦(ECU) 原車 套 1 6 蓄電池控制電腦(ECU) 原車 套 1 7 電源控制電腦(ECU) 原車 套 1 8 防盜控制電腦(ECU) 原車 套 1 9 空調控制電腦(ECU) 原車 套 1 10 網關(ECU) 原車 套 1 11 多功能顯示屏 原車 套 1 12 診斷座 OBDⅡ 個 1 13 一鍵起動開關 原車 個 1 14 鑰匙插槽 原車 個 1 15 智能鑰匙 原車 套 1 16 變頻器 原車 臺 1 17 高壓蓄電池 原車 套 1 18 高壓電纜 原車 套 1 19 P檔開關 原車 套 1 20 電子傳動橋 原車 套 1 21 半軸剎車系統 原車 套 1 22 燃油壓力表 0-10kg/cm2 個 1 23 真空壓力表 0-76in.Hg 個 1 24 發動機總成 INZ-FXE 套 1 25 燃油箱 10L 個 1 26 汽油泵(含汽油泵插頭) 套 1 27 油門控制裝置 原車 套 1 28 進、排氣管 原車 套 1 29 水箱(含保護罩) 上海頂邦配套 套 1 30 冷卻電子風扇 12V，80W 個 2 31 備用蓄電池 12V 65Ah 臺 1 32 繼電器 含：起動繼電器、油泵繼電器、冷卻風扇繼電器等 套 1 33 保險絲盒 上海頂邦配套 個 1 34 電源總開關 50A 個 1 35 故障設置和考核系統 上海頂邦配套 套 1 36 移動臺架(帶自鎖腳輪裝置) 1740×1400×1700mm(長×寬×高) 臺 1 37 教師手冊 上海頂邦配套 套 1 38 合格證與保修卡 上海頂邦配套 套 1
