設備圖片

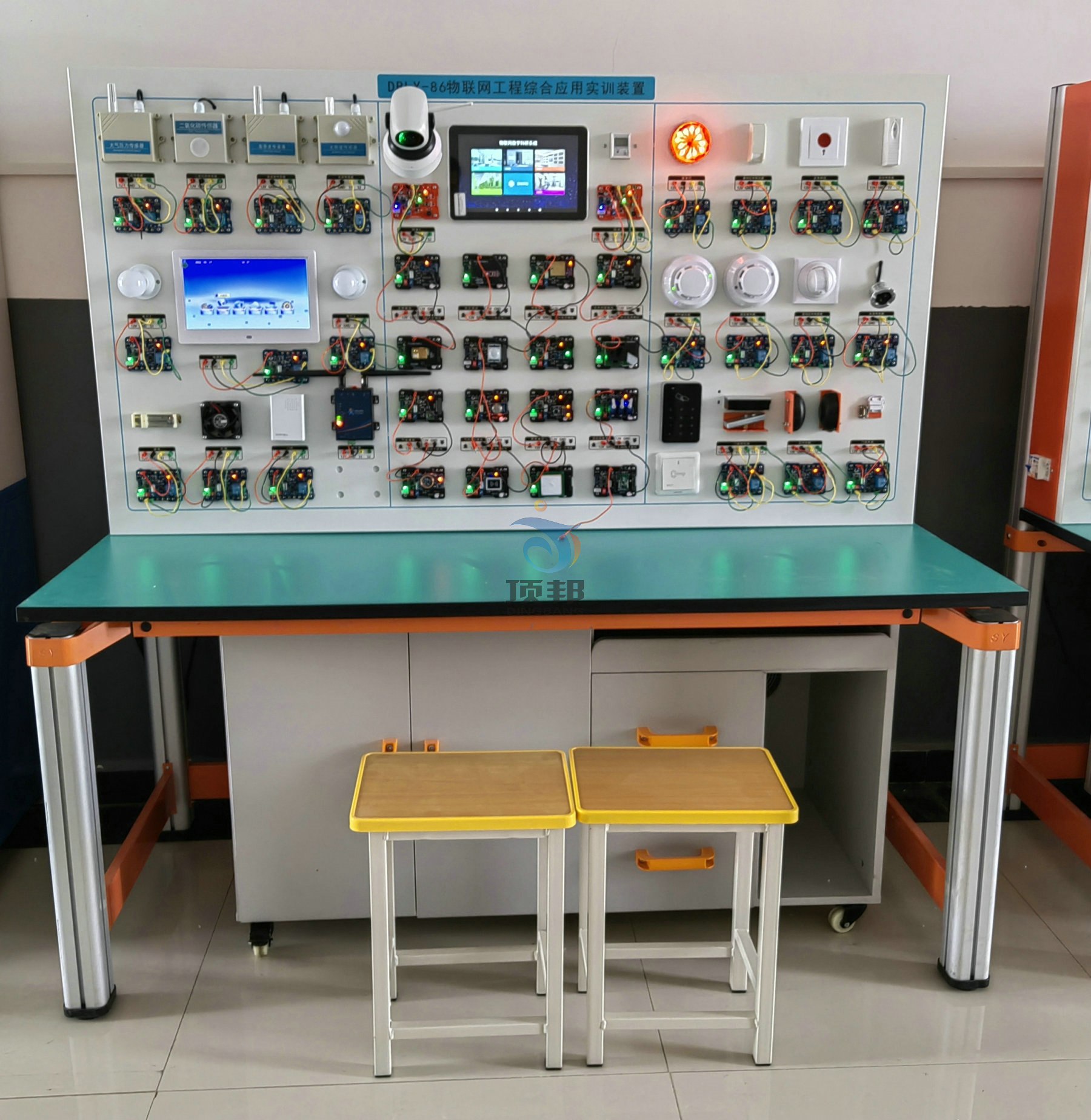

DBLY-86 物聯網工程綜合應用實訓裝置
DB-TL30A 太陽能光伏電源發電系統實訓裝置
技術參數：
DBLY-86 物聯網工程綜合應用實訓裝置
物聯網工程綜合應用實訓裝置是針對物聯網專業實驗室建設需求設計的覆蓋物聯網基礎教學、智能家居、智慧農業等實際應用的綜合實訓系統，它綜合運用傳感器技術、RFID技術、無線傳感器網絡技術、嵌入式技術、Zigbee/Wi-Fi等通信組網技術等，依托部署在操作臺上的無線傳感網節點、執行器節點、嵌入式智能網關等，實現智能家居門禁安防監控、智能家居環境監測、家居設備智能控制、農業環境智能檢測等功能，可激發學生對物聯網學習的興趣，具有較高的性價比，能夠滿足物聯網教學、基礎實驗教學、應用創新等多層次需求。
設備尺寸：長1980mm*高1740mm*寬100mm
1、核心網關區
（1）CPU：采用目前市場上最主流的i.MX6處理器，具有圖像硬件加速器與原生千兆以太網，ARM? Cortex?-A9架構；
（2）主頻：1GHz；
（3）內存：1GB的DDR3；
（4）EMMC：8G；
（5）電源管理芯片：i.MX6專用電源管理芯片MMPF0100F0EP，為處理器及系統其他設備提供電源；
（6）顯示設備：10.1寸電容觸摸屏；
（7）接口資源：3個UART接口，1個用于調試終端，2個做其他用途；千兆以太網接口，傳輸速率：10M/100M/1000Mb/s；500W CMOS攝像頭接口，視頻解碼輸入接口；LVDS，LCD顯示屏接口；4個USB HOST接口，1 個USB OTG接口；SD Card接口；音頻耳機接口，MIC接口；板載3G，WIFI，藍牙模塊；ZIGBEE模塊，用于與外部設備進行無線通訊；VGA接口；1個RS485接口，1個CAN總線接口；HDMI接口；板載JTAG調試接口；
（8）其他：板載陀螺儀傳感器；
2、基礎實驗區
（1）Zigbee模塊：16個
? 標配CC2530模塊16個，內置增強型8位51單片機和RF收發器；
? 含有豐富的I/O端口、內置溫度傳感器、串口、A/D和各種常用外圍接口等；
? 符合IEEE802.15.4/Zigbee標準規范，頻段范圍2045M-2483.5M；
? 無線數據傳輸速率約為20~250 kb/s，通訊距離在30~300米左右；
? 具有片內128/256K的可編程Flash，和8K的RAM；
? 工作電壓 2.0V-3.6V，超低功耗，支持休眠及喚醒功能
（2）二氧化碳傳感器：1個
? 主要芯片：LM393,MG811二氧化碳?xì)怏w感應探頭
? 工作電壓：DC5V；
? 具有TTL電平信號燈輸出指示，工作電壓信號燈指示；
? 雙路信號輸出（模擬量信號和TTL高低電平信號）；
? TTL電平輸出有效信號為低電平。（當檢測氣體濃度超過設定值時，輸出低電平時信號紅色指示燈亮，該口可直接接單片機IO）；
? 對二氧化碳具有很高的靈敏度和良好的選擇性；
? 具有長期的使用壽命和可靠的穩定性；
? 快速的響應恢復特性；
? 陶瓷探頭可以插拔設計，方便更換，隔熱散熱更好；
? 帶溫度補償輸出，標稱溫度環境下TCOM 輸出為VCC/2 電壓，當環境溫度變化時，輸出電壓信號變化，溫度變化量轉換為對應電壓輸出變化量，從而通過程序補該溫度變化量，控制探頭更有效的檢測；
（3）光照強度傳感器：1個
? 兩線式串行總線接口的數字型光強度傳感器集成電路，可以利用它的高分辨率探測較大范圍的光強度變化。
? 接近視覺靈敏度的光譜靈敏度特性(峰值靈敏度波長典型值:560nm)。
? 輸出對應亮度的數字值。
? 對應廣泛的輸入光范圍(相當于1-65535lx)。
? 通過降低功率功能,實現低電流化。
? 通過50Hz/60Hz除光噪音功能實現穩定的測定
? 支持1.8V邏輯輸入接口。
? 無需其他外部件。
? 光源依賴性弱
? 可調的測量結果影響較大的因素為光入口大小。
? 最小誤差變動在±20%
? 受紅外線影響小
（4）聲響/光敏傳感器：1個
? 可檢測聲音和光照強度，并具有報警指示燈，可以應用在道路交通光線檢測，樓宇聲光檢測等領域。
? 最大電壓150VDC
? 最大功耗100mW
? 環境溫度-30℃～+70℃
? 光譜峰值540nm
? 亮電阻20～30KΩ
? 暗電阻2MΩ
? 相應時間：上升沿20ms，下降沿30ms
（5）大氣壓力傳感器：1個
? 絕對精度最低可以達到0.03hPa，并且耗電極低，只有3μA。
? 采用強大的8-pin陶瓷無引線芯片承載（LCC）超薄封裝，可以通過I2C總線直接與各種微處理器相連。
? 壓力范圍：300 － 1100hPa（海拔9000米至-500米）
? 電源電壓：1.8V － 3.6V（VDDA）1.62V － 3.6V（VDDD）
? LCC8封裝：無鉛陶瓷載體封裝（LCC）
? 尺 寸： 5.0mmx5.0x1.2mm
? 低功耗： 5μA 在標準模式
? 高精度: 低功耗模式下，分辨率為0.06hPa（0.5米）
? 高線性模式下，分辨率為0.03hPa（0.25米）
? 無鉛，符合RoHS規范，
? 反應時間：7.5ms
? 待機電流：0.1μA
? 無需外部時鐘電路
（6）粉塵傳感器：1個
? 采用三角測量原理。
? 響應時間: 39ms
? 外寬: 44.75mm
? 外部深度: 13.5mm
? 外部長度/高度: 13mm
? 工作溫度敏: -10°C
? 工作溫度最高: 60°C
? 工作溫度范圍: -10°C 到 +60°C
? 探測距離: 80 cm
? 電源電壓 最大: 5.5V
? 電源電壓 最小: 4.5V
? 電源電流: 40mA
（7）紫外線傳感器：1個
? 專為需要高可靠性和精確性測量紫外線指數（UVI）的場合所設計；
? 適合測量太陽光紫外線強度總量；
? 對照世界衛生組織紫外線指數分級標準
? 檢測UV波長：200-370nm；
? 響應極快、全互換性；
? 采用固體聚合物構造、防水防塵易清洗；
? 線性電壓信號輸出；
? 工作電壓： DC 3-5V
? 輸出電壓： DC 0-1V
? 測試精度：±1UV INDEX
? 工作電流：典型值 0.06mA 最大值 0.1mA
? 響應波長：200nm-370nm
? 工作穩定：-20℃-85℃
? 響應時間：小于0.5秒
（8）紅外對射傳感器：1個
? 紅外對射傳感器使用紅外線發射管持續供電，當接收管被遮擋時，輸出高電平，反則則輸出低電平。
? 工作電壓是：1.5～4.5V
? 工作電流是：20MA
? 工作溫度是：-20～80度.
? 有效接收距離是：5mm
? 接收角度是：正負60度
（9）雨雪傳感器：1個
? 采用單路低電壓軌至軌
? 整體設計為輸入/輸出運算放大器
? 通過液體觸碰短路觸發電平信號
（10）磁場強度傳感器：1個
? 采用數字接口三軸磁阻傳感器
? 內置ASIC放大器
? 12位A/D轉換器
? 數字量輸出：2C數字量輸出接口，設計使用非常方便。
? 精度高：1－2度
? OFFSET電路
? SET/RESET電路
? 不會出現磁飽和現象，不會有累加誤差。
? 功耗低：供電電壓1.8V,功耗睡眠模式--2.5微安 測量模式--0.1mA
（11）熱釋紅外傳感器：1個
? 熱釋紅外型傳感器，主要用于探測紅外特征輻射，可感知人體，小動物的熱源，適合做熱釋紅外物體運動檢測。
? 基片厚度 0.5mm
? 工作波長 7-14μm
? 平均透過率 >75%
? 輸出信號 >2.5V(420°k黑體1Hz調制頻率0.3-3.0Hz 帶寬72.5db增益)
? 噪聲 <200mV(mVp-p) (25℃)
? 平衡度 <20%
? 工作電壓 2.2-15V
? 工作電流 8.5-24μA
? (VD=10V,Rs=47kΩ,25℃)
? 源極電壓 0.4-1.1V(VD=10V,Rs=47kΩ,25℃)
? 工作溫度 -20℃- +70℃
? 保存溫度 -35℃- +80℃
? 視場 139°×126°
（12）廣譜氣體傳感器：1個
? 氣敏型傳感器可用于家庭和工廠的氣體泄漏監測裝置，適宜于液化氣、丁烷、丙烷、甲烷、酒精、氫氣、煙霧等的探測。
? 采用半導體氣敏元件
? 檢測濃度：300-10000ppm(可燃?xì)怏w)
? 回路電壓:≤24V DC
? 加熱電壓:5.0V±0.2V ACorDC
? 負載電阻:可調
? 加熱電阻:31Ω±3Ω（室溫）
? 加熱功耗:≤900mW
? 敏感體表面電阻:2KΩ-20KΩ(in 2000ppm C3H8)
? 靈敏度:Rs(in air)/Rs(1000ppm異丁烷)≥5
? 濃度斜率:≤0.6(R3000ppm/R1000ppmC3H8)
? 溫度、濕度:20℃±2℃；65%±5%RH
? 標準測試電路:Vc:5.0V±0.1V；VH: 5.0V±0.1V
（13）干簧門磁/霍爾開關傳感器：1個
? 霍爾開關沒有機械觸點，開關速度快無瞬間抖動，可以直接在TTL、MOS等電路中使用。
? 霍爾開關為無瞬間抖動工作頻率寬DC-100KHZ
? 單位電源電壓Vcc24V
? 磁感應強度B
? 輸出反向擊穿電壓Vce50V
? 輸入低電平電流IoL25ma
? 工作環境溫度 Ta -20~ 85℃
? 高溫貯存溫度Ts-55~150℃
? 磁簧管為磁控式，額定電壓100V，額定電流 0.5A ，接觸電阻 1Ω，絕緣電阻10MΩ
（14）RFID 125KHz模塊：1個，配套5張標簽卡。
? ISO18000-2協議，支持EM、TK及其兼容卡片；
? 自動尋卡方式，當有ID卡片進入天線區域后，該讀卡器通過串口向外輸出卡片序列號；
? 讀寫距離40—60mm；
? 電源DC5V；
? 讀卡電流5V/54mA；
? 工作溫度-10~+70；
? 該模塊既可以板載工作，也可以獨立工作；
? 板載時通過4P插針進行供電及與主板通信；
? 獨立工作時通過DC2.1插座供電，DB9串口通信；
（15）高頻13.56MHz模塊：1個，配套5張標簽卡。
? 適用于多種場合的讀寫卡應用，特別是標簽檢測，標簽整個數據區數據存儲測試，銷售POS應用、RFID卡或標簽的個性化讀寫、標簽數據區數據讀寫；
? 電源：DC5V；
? 工作溫度：0—60；
? 工作頻率：13.56M；
? 可讀寫標簽：ISO 14443 BPpeA、ISO 14443BPpeB；
? RF功率：100mW-300mW；
? 最大讀寫距離：100mm（與標簽類型及材質有關）；
? 該模塊既可以板載工作，也可以獨立工作。獨立工作時通過DC2.1插座供電，DB9插座通信，板載時通過4P插針進行供電及與主板通信；
（16）超高頻900MHz模塊：1個，配套5張標簽卡。
? 工作頻率：ISM頻段902—928MHz；
? 工作模式：跳頻工作、定頻工作或者軟件可調；
? 發射功率：0dBm~27dBm；
? 天線：外接天線；
? 標配天線增益：4dBi；
? 通信接口：UART；
? 讀標簽協議：EPC Class Gen2，ISO18000-6C；
? 最大讀取距離：1米左右（與天線增益、發射功率以及標簽類型和材質有關）。
? 電源：DC5V；
? 工作電流：<1A；
? 工作溫度：-20~65；
? 該模塊既可以板載工作，也可以獨立工作。板載時通過4P插針進行供電及與主板通信；獨立工作時通過DC2.1插座供電，DB9插座通信；
（17）有源2.4GHz接收模塊：1個，含2個2.4G有源電子標簽。
? 工作頻段：2.4000GHz~2.525GHz ISM頻段；
? 調制方式：GFSK；
? 識別方式：全方向識別；
? 天線：板載天線；
? 讀卡距離：0~100m可調（與工作環境及有源標簽的位置有關）；
? 讀卡方式：有源卡主動發送數據，讀卡器接收數據；
? 電源：DC5V；
? 通信方式：RS232；
? 識別速度：200K/s；
? 通信速率：最大1Mbps；
? 該模塊既可以板載工作，也可以獨立工作。板載時通過4P插針進行供電及與主板通信；獨立工作時通過DC2.1插座供電，DB9插座通信；
（18）舵機模塊：3個。
? 電源：DC12V；
? 工作電流：<0.5A；
? 工作溫度：0~85度；
3、環境檢測區
（1）工業級二氧化碳傳感器：1個。
? 測量范圍： 0～5000ppm（量程可選擇）；
? 分辨率： 5ppm（0～2000ppm）；10ppm（2000～5000ppm）；
? 精確度： ±50ppm；
? 重復性： ±30ppm；
? 響應時間： 小于30S；
? 預熱時間： 3分鐘；
? 工作溫度： 0～60℃；
? 工作濕度： 0%～90%RH（無凝結）；
? 存儲溫度: -20～60℃；
? 工作電壓： 4～6V；
? 工作電流：最大電流小于100mA，平均電流小于50mA；
? 壽命： 大于5 年；
（2）工業級大氣壓力傳感器：1個
? 量程范圍：0～120Kpa；
? 信號輸出：4～20mA；
? 供電范圍：12～36VDC；
? 測量精度：≤0.2%F.S；
? 使用溫度：-40℃～80℃；
? 負載（Ω）：≤（U-7.5V）/0.02；
? 響應時間：≤1ms；
? 電氣連接：接線端子；
? 測量介質：空氣；
? 壓力范圍：15到115Kpa；
? 輸出信號：4～20mA；
? 接通時間：15毫秒；
? 供電電流：最大15mA；
? 電源電壓：7～35VDC；
? 非線性：最大值的0.1%；
（3）工業級光照強度傳感器：1個
? 供電：DC 12V；
? 輸出類型：RS232；
? 測量范圍：0~200000Lux；
? 精度：≤±3 %FS；
? 分辨率：1Lux 或20Lux；
? 響應時間：小于2 秒；
? 穩定性：≤±1 %FS；
? 工作環境：溫度-30～80℃ 濕度10～90%RH；
? 儲存環境：溫度-30～80℃ 濕度10～90%RH；
? 重量：<300g；
? 產品外形：109×85×41mm；
? 功耗：<0.5W ；
? 安裝：壁掛式；
（4）工業級溫濕度傳感器：1個
? 類型：貼片型溫濕度傳感器芯片；
? 輸出：全量程標定，兩線數字輸出；
? 濕度測量范圍：0～100%RH；
? 濕度測量范圍：-40～+123.8℃；
? 濕度測量精度：±2%RH
? 溫度測量精度：±0.3℃
? 響應時間：<8s
? 功耗：低功耗 (BPp. 30μW)
（5）Zigbee模塊：4個
? 內置增強型8位51單片機和RF收發器；
? 含有豐富的I/O端口、內置溫度傳感器、串口、A/D、485、232、繼電器輸出、中斷輸出、12V電平控制輸出和各種常用外圍接口等；
? 符合IEEE802.15.4/Zigbee標準規范，頻段范圍2045M-2483.5M；
? 無線數據傳輸速率約為20~250 kb/s，通訊距離在30~300米左右；
? 具有片內128/256K的可編程Flash，和8K的RAM；
? 工作電壓 2.0V-3.6V，超低功耗，支持休眠及喚醒功能；
1、太陽能光伏電源發電系統實訓裝置應用范圍：主要提供于職高、大學、研究生、企業技工以太陽能發電為主課題的研究和培訓。
2、教學及研究實訓項目
2、1、太陽能電池光能量變換過程演示和實驗
實驗1、光伏摸塊單元組成原理。
實驗2、太陽能光電池能量轉換組合原理。
實驗3、在不同天氣和日照強度下光波對光伏轉換效率的影響實驗。
實驗4、在不同季節太陽運軌變換下對光伏能量轉換的影響實驗。
實驗5、在不同季節環境溫度變換下對光伏能量轉換的影響實驗。
實驗6、太陽能電池直接負載實驗。
2、2、系統控制運行過程演示和實驗
實驗1、太陽能控制器欠壓保護實驗。
實驗2、太陽能控制器充電過壓保護實驗。
實驗3、太陽能控制器充電溫度補償實驗。
實驗4、控制器三種輸出模式實驗，手動開關切換（手動開＋手動關、光控開＋光控關、光控開＋時控關）
實驗5、逆變器逆變原理實驗（通過逆變器各測試點的測試）
實驗6、 逆變器與市電互補實驗（手動開關切換）
實驗7、逆變器輸出過載保護實驗
實驗8、逆變器輸出欠、過壓保護實驗
3、實訓運行技術條件（單相輸出）
3、1、發電單元
光能
◆ 光伏模塊功率：30Wp
◆ 光伏模塊輸出工作電壓：17.5VDC
◆ 光伏模塊工作電流：1.7A
◆ 模擬光源模塊：100W調光燈
3、2、電力蓄能單元
◆ 蓄電池類型：免維護蓄電池
◆ 蓄電池組容量:12V/24Ah
◆ 蓄電池?cái)?shù)量： 1個
3、3、控制單元
◆ 太陽能充放電控制器： 工作電壓12V 電流10A；三種輸出模式：手動開＋手動關、光控開＋光控關、光控開＋時控關。
◆ 正弦波逆變器：輸出波形正弦波、頻率50HZ±1HZ；額定輸入電壓0.8V～17V、電流12A ； 額定輸出電壓220VAC±10%、電流0.9A；額定輸出功率300W；輸出功率因數≥95%（線性負載）逆變效率：≥82%。
◆ 輸入市電：工作電壓AC220V、頻率50HZ；
◆ 工作環境：0℃～40℃、≤85%RH
3、4、顯示單元
3、4、1、數字顯示
◆ 直流電壓表：光電池充電電壓
◆ 直流電流表：光電池充電電流
◆ 直流功率表：光電池充電功率
◆ 交流電壓表：逆變器輸出電壓
◆ 交流電流表：逆變器輸出電流
◆ 交流功率表：交流負載使用功率
3、4、2、LED指示
◆ 太陽能控制器：充電、過壓、欠壓、過放、運行；
◆ 蓄電池電壓（高-中-低）；
3、4、3、數碼管顯示
◆ 通用開＋通用關；光控開＋光控關；光控開＋時控關；
3、5、開關單元
◆ 交流總開關；交流負載開關；直流負載開關；DC/AC模塊開關；控制器電源開關；控制器設置開關；電源轉換開關；負載類型轉換開關；3.3V/5V/9V/12V電壓轉換開關；太陽能/負載 電壓/電流/功率顯示切換開關。
3、6、負載單元
◆ 交流線性電阻負載：0～40W
◆ 直流模擬負載：3～10W
風光互補發電實驗臺/風光互補發電系統實訓裝置，可完成風力機、太陽能互補獨立運行系統實驗，和風能、太陽能并網運行實驗系統的大部分控制過程實驗及運行過程演示。
一、系統構成：
1、蓄電池充電和容量顯示，充放電控制。
2、具備對蓄電池的智能化管理和充電溫度補償（選擇項）。
3、保護功能更加完善；具備過充、過放和過壓保護、過載和短路保護、充電接反保護、蓄電池開路保護、過熱保護。
4、CIFC系統穩定技術設計，蓄電池工作在均衡充電模式下。風力發電機的轉速、輸出電壓、電流及輸出功率采用了柔性控制技術，系統實現了精確的功率分配，并采用了風機輔助啟動功能和異常保護功能。
5、電池反接保護：蓄電池“＋”“－”極性接反，斷路器關斷，糾正后可繼續使用。
6、太陽能電池反接保護：太陽能電池“＋”“－”極性接反，糾正后可繼續使用。
7、負載過流及短路保護：負載電流超過額定電流或負載短路后，斷路器關斷，減小負載后可 繼續使用。
8、電池開路保護：萬一蓄電池開路，若在風力發電機/太陽能電池正常充電時，控制器將關斷負載，以保證負載不被損傷，若風力發電機/太陽能電池不充電時，控制器由于自身得不到電力，不會有任何動作。
9、過充保護：充電電壓高于保護電壓（2.4V/單節）時，自動關斷對蓄電池充電；此后當電壓掉至維護電壓（2.3V/單節）時，蓄電池進入浮充狀態，當?shù)陀诨謴?fù)電壓（2.2V/單節）后浮充關閉，進入均充狀態。過充保護恢復點電壓和浮充電壓均有溫度補償。
10、蓄電池電壓低于保護電壓時，控制器自動關閉輸出以保護蓄電池不受損壞。
11、過壓保護：當電壓過高時，自動關閉輸出，保護電器不受損壞。過充、過放、過壓保護均延時動作，防止誤動作。 風機輔助啟動功能和異常保護功能。
輸入電源：AC380V±10% 50Hz （三相五線制）和AC380V±10%（單相三線）輸入功率：＜2KW
4、1、充電單元
? 工作電壓：12VDC
? 風力發電機功率：400W ，峰值功率：600W
? 充電方式：PWM脈寬調制
? 充電最大電流 35A
? 過放保護電壓 11V
? 過放恢復電壓 12.6V
? 輸出保護電壓 16V
? 卸載開始電壓（出廠值）15.5V
? 卸載開始電流（出廠值） 15A
? 保護功能：蓄電池過充電、蓄電池過放電、蓄電反接、負載超載、防雷、風機限流、風機自動剎車和手動剎車。
? 模擬風洞電壓：380VAC 三相五線
? 模擬風洞功率：2.2KW
? 風量：28600，風壓：320pa
光能
? 光伏模塊功率：單晶25Wp 4組，采用拱形形狀，上面有6組模擬太陽燈，實現晨日、晌午、午日、下午、傍晚等日光模擬。
? 光伏模塊輸出工作電壓：17.5VDC
? 光伏模塊工作電流：4.86A
? 模擬光源模塊：2000W
4、2、電力蓄能單元（機內）
? 蓄電池類型：免維護膠體蓄電池
? 蓄電池組容量:12V/100Ah
? 蓄電池?cái)?shù)量： 2個
4、3、DC-AC逆變單元(機內）
離網模塊
? 直流輸入電壓：10.8～16VDC
? 額定蔬出功率：1000W 由客戶選擇
? 輸出電壓：110/220VAC，（帶市電切換功能）
? 頻率范圍：50Hz
? 輸出波形：純正弦波
? 工作效率：90%
? 功率因數：>0.9
? 波形失真率≤5%
? 工作環境：溫度-20℃～50℃
? 相對濕度：﹤90﹪（25℃）
? 保護功能：極性反接、短路、過熱、超載保護
? 所發電能可實現與家用電器產品無縫連接，保護功能齊全，電器包含（液晶電視、洗衣機、電冰箱、電飯煲等家用電器產品）
4、4、并網模塊
4、4、1. 6級功率搜索功能
在自動調整的過程中，會看到LOW燈不停的閃爍，功率會由0作為起點，向最大功率點加大輸出功率，重啟最多為6次，然后進入功率鎖定狀態，鎖定時ST燈長亮。
在進行6級功率搜索程序時，所需的時間為10分鐘。
4、4、2.寬電壓輸入（15-62VDC）
? DC電壓輸入：180-450VDC
4、4、3.二級功率變壓轉換
? 高頻雙向并網，單向并網功能
? 高頻直接調制，AC半波合成
? 雙向并網方式：直接負載消耗，逆向傳輸AC電流
? 單向并網方式：直接負載消耗，禁止逆向傳輸AC電流
4、4、4. 多頻率輸出功能，可適用于50Hz/60Hz頻率的AC交流電
? 頻率范圍：45Hz~63Hz
? 直接連接到太陽能電池板（不需要連接電池）
4、4、5. 采用了精確的動態壓差型MPPT功能、APL功能，自動把太陽能板的功率調整到最大輸出，只需將太陽能板直接連接到并網逆變器上，無需再連接電池。
? 壓差型MPPT：精確度為0.1V
? 功率鎖定：10W（AC交流輸出）
4、4、6. 交流電0角相高精度自動檢測
交流電的0角相經隔離放大后輸入到MCU進行高精度檢測分析，相移率只有<1%，從而實現了高精度同相調制交流電并合輸出功能。
? 交流相移：<1%
? 過零保護：0.2VAC
? 交流切換：50Hz/60Hz
4、4、7. 同步高頻調制
在并網的過程中，通常是采用同角相并網（即兩交流電的相位差完全等于0時，用開關將兩交流電并合）而本產品是先將交流電整流為100Hz的半周波交流電，再將本機產生的高頻電流在電路中與100Hz的半周波交流電產生并合，實現高頻調制。
? 調制合成：半波全橋調制合成（100Hz/120Hz）
? 合成方式：MOSFET全橋
? 高頻頻率：50KHz
4、4、8. 輸出純正正弦波
? 采用SPWM直接產生純正正弦波輸出。
? 輸出波形：采用互補PWM推挽，純正正弦波
? 生成方式：增強型高速SPWM
4、4、9. 太陽光度自動感知功能
最新的光度感知運算技術，太陽光在太陽能電池板上的照射角度、光照強度的不同而產生不同的電流輸出，采用了先進的中央處理器運算出其不同的光照度，可直接在LCD上顯示出來，可以直觀的看到太陽光感的強度單位，使用更為方便。
? 光度取樣：功率點取樣。
? 高精度AD取樣：積分AD取樣方式
4、4、10. 功率自動鎖定（APL）
在不同的電流強度的波動下，就要用到了MPPT功能，當MPPT功能調整到了最大功率點時，本產品自動把功率鎖定在最大的功率點上，使輸出的功率更為穩定。
? 功率鎖定：MPPT的最大取點值
? 自動適應不同的負載功率因數
? 適應于任何的功率負載。
? 恒流，恒功率
4、4、11. 電網有故障時自動關閉輸出
? 當市電電網停電或電網有故障時，逆變器會自動關閉輸出。
4、4、12. 電流限制保護
? 恒定的輸出功率，而不會出現超載，過流現象。
