        DB-CG21 過程控制儀表工實訓裝置

        一、系統總體概述
          過程控制綜合實驗裝置（Process Control System，簡稱PCS），是模仿現代工業生產過程中常見的物理量，諸如溫度、壓力、流量、液位等參數，對其進行測量、控制，分析過程參數變化特性，研究過程控制規律(如PID控制)的教學實驗設備，過程控制綜合實驗裝置選用智能化的工業用儀器儀表，接近工業實際，使用安全，運行穩定，維護簡單，性價比優越。
        1、功能：
        (1)、可滿足“自動調節原理”，“過程控制”，“控制儀表”，“自動檢測技術與傳感器”,“計算機”及相關課程的教學實驗需求；
        (2)、可作為有關企業技術人員、儀表操作人員、系統運行監控人員的實習、培訓實驗設備。
        二、產品結構與特點：
        1、外形結構：

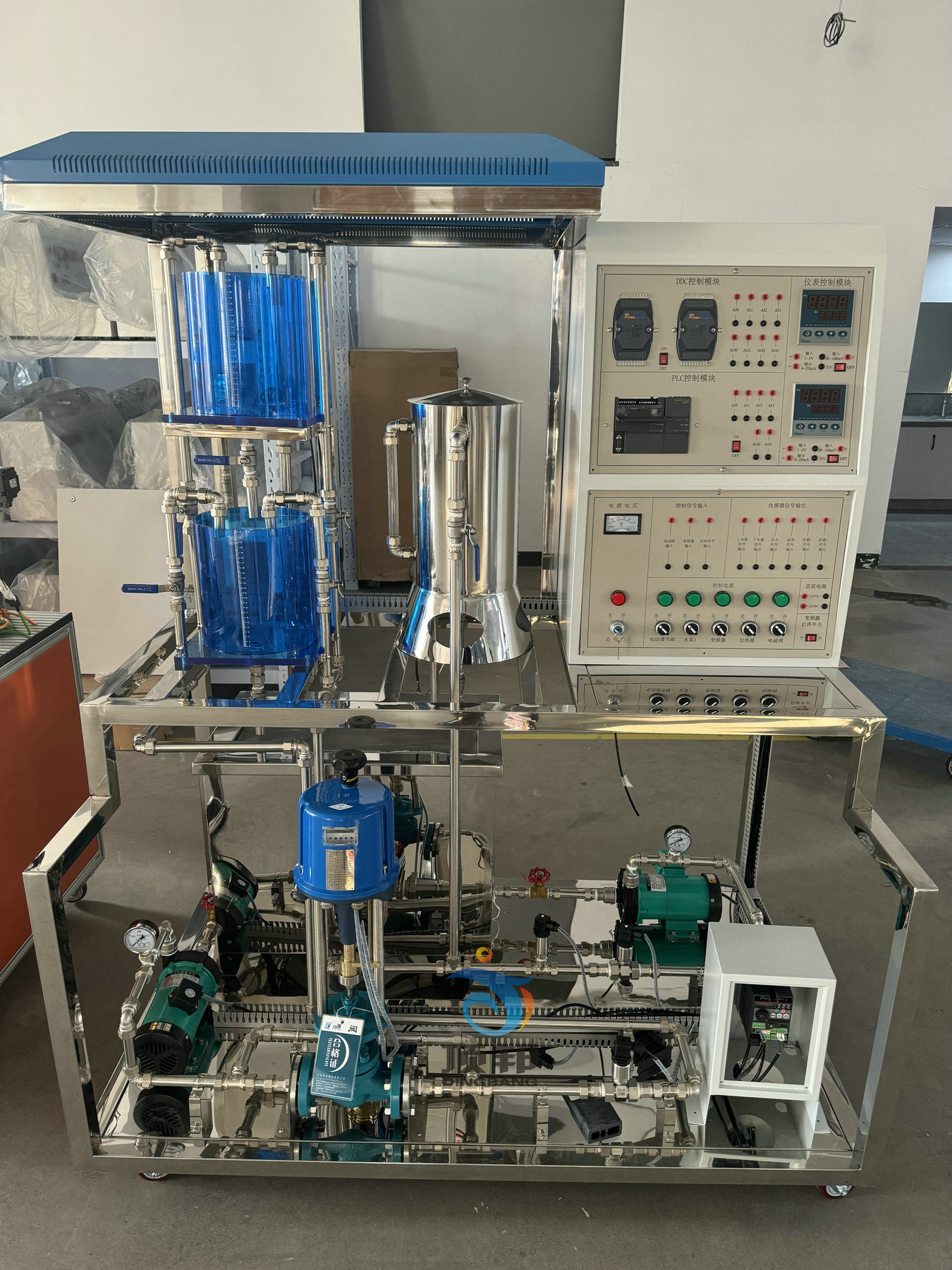

          過程控制儀表工實訓裝置

        過程控制儀表工實訓裝置

        過程控制儀表工實訓裝置

        2、設備特點：
        （1）、分體式設計，模塊化組裝式結構，可以根據不同的需要選擇、PLC控制，儀表控制,模擬PID控制組成不同的控制系統。含有常規水箱檢測控制裝置、鍋爐加熱裝置。
        （2）、二水箱配置；一路供水系統。
        （3）、實驗柜完全敞開設計，內部器件全部可視，有利直觀教學和維護。
        （4）、人性化設計，配有儲水箱，進排水自控裝置，減輕實驗人員勞動強度。為實驗文明操作提供條件。
        （5）、裝置的儀表、部件均選用現代化技術工業級產品，智能化程度高。精度好，規格多樣。有利直觀教學和拓寬學生工業現場知識。為以后走上社會打好結實基礎。
        （6）、安全度高，系統配有漏電保護，帶保護套的專用實驗電源連線，及溫控箱防止無水加溫自動控制等，力求保護人身、設備安全。
        （7）、開放度好，在教師指導下，學生可觀察、可自己動手參與操作、可自行編程進行驗證、可根據記錄的實時曲線進行理論分析等。
        （8）鍋爐加熱程控保護系統：
        A、加熱電路加有保險管進行過載保護，并具有防干燒保護功能；
        B、鍋爐加熱內膽加由水位液位保護裝置，水位不達到一定的高度，控制系統不能控制可控硅調壓器工作。
        （9）、人生安全及設備的保護措施：
        A、加有電流型漏電保護器，防止設備漏電短路造成的設備及人身傷害。
        B、各控制電路加有保險管，有效保護器件因過載造成損壞。
        （10）、電源啟?？刂品绞?；采用啟停按鈕控制接觸器來控制電源的啟停。
        （11）、漏電保護裝置及安全性和安全承諾：
        A、各種電源及各種儀表具有可靠的保護功能
        B、各種電源及各種儀表的強電采用開關控制，學生不自行接線，不存在強弱電混插的問題。
        C、實驗強電接線插頭采用封閉式結構，防止觸電事故的發生。
        三、系統技術參數:
        1. 工作電源：單相兩相線AC220V±10%  50Hz
        2. 整機容量：≤1kVA
        3. 外形尺寸：1600mm×800mm×1800mm
        4.上位計算機組態軟件，應用MCGS（Monitor and Control Generated  System）全中文工控組態軟件進行開發的實驗系統。運行環境要求，參見MCGS用戶指南?？梢越M成網絡,一臺老師機可以控制十幾臺學生機,實現數據共享。
        5.重量：實驗臺+實驗架，約重250Kg
        上位機軟件
           有完善的編程軟件、過程裝置管理軟件及上位監控管理軟件，配備工控組態軟件，數據采集控制軟件，PLC編程軟件：
        （1）PLC編程軟件
        通過通訊電纜線使PLC與計算機使用軟件建立通訊關系后，使用軟件可以對PLC的所有功能進行編程，對編寫好的程序進行下載和安裝，對已運行程序進行在線編程或監控等。
        （2）數據采集與算法控制軟件：
        利用RS232通信接口，配合DDC控制與計算機算法控制軟件，實現各種數字式PID運算控制，并實現數據實時采集作圖。
        四、系統主要配置及功能介紹（以下為單套配置清單）
          1、系統執行機構配置清單
        序號名 稱規格、參數特  點數量
        1智能電動調節閥
                 		工作電壓220v交流，控制信號4-20ma。反饋信號4-20ma，位置進度±1%，有OLED大屏顯示。等百分比特性內置侍服放大器,稀土永磁同步電機,體積小,力矩大,比普通的電動閥貴1只
        2單相磁力泵無泄漏，低噪音，單相220VAC，90W。聲音比較小,有利于實驗室保持安靜,工作的穩定性非常好1臺
        3溫控調壓模塊+散熱器全隔離單相交流可控硅調壓模塊；控制信號：4-20mADC。自行設計性能可靠安全1套
        4加熱環 功率：800W，220VAC。具有防干燒保護功能1只

          2、傳感變送器清單
        序號名 稱規格、參數特  點數量
        1擴散硅壓力變送器（液位）選用美國NovaSensor原裝進口的擴散硅隔離探頭。0.5級精度；輸出信號：選4-20mADC（二線制）；接頭及外殼材料：不銹鋼（1Cri18Ni9Ti）。不銹鋼隔離膜片,適用范圍廣,高精度,高溫定性,高可靠性,結構精巧安裝方便,零點漂移小,它的價格是普通的傳感器的兩倍2只
        2壓力變送器選用美國NovaSensor原裝進口的擴散硅隔離探頭。0.5級精度；輸出信號：選4-20mADC（二線制）；接頭及外殼材料：不銹鋼（1Cri18Ni9Ti）。1只
        3Pt100溫度傳感器及溫度變送器Pt100：A級；溫度變送器：0.5級精度，0-100℃。
        		1套
        4渦輪流量計及流量變送器（1）量程：選0-1200L/h；（2）輸出信號：4-20mADC；（3）精度：0.5級。整個系統管道由鋁塑管和不銹鋼管連接而成，不會產生漏水現象。所有的手動閥門均采用優質球閥，流量計和壓力傳感器安裝在官道上以測量管道流量和水泵出水口壓力。1套

          3、控制系統配置清單
        序號名 稱規格、參數品 牌數量
        1DDC數據采集控制系統8模擬量輸入,4模擬量輸出
        		1套
        2智能儀表控制系統AI 828P智能儀表廈門宇電1臺
        3PLC可編程控制系統SMARTPLCSR20AC/DC/RLY，繼電器型,12輸入/8輸出，EM AM06，4入2出模擬量。西門子1套
        4過程控制仿真實驗軟件（1）仿真系統模擬工業生產過程的四大熱工參數，包括液位對象，溫度對象，流量對象，壓力對象，無縫對接“過程控制實驗裝置”的控制系統，能夠完成基本對象特性測試、單閉環控制、串級控制、前饋反饋控制、流量比值控制等實驗，可以替代被控對象。
        （2）仿真軟件要求在軟件設計有原理結構圖，具有可開發性。同時要求可開放源代碼給學校，供學生自己研究和設計，既滿足基本教學同時也可作為研究創新平臺使用。
        ▲（3）要求提供流量和液位單回路、比值控制、串級控制系統 3 種實驗的Simulink 控制軟件建模界面和響應曲線。
        （4）軟件具有以下界面圖：（以下內容按一項計）
        1）單容水箱建模界面圖；
        2）單容水箱建模響應曲線圖；
        3）單容水箱控制界面圖；
        4）單容水箱液位控制響應曲線；
        5）比值流量實物控制圖；
        6）比值流量控制響應曲線；
        7）比值流量仿真圖；
        8）比值流量仿真響應曲線；
        9）上下水箱串級實物控制圖；
        10）上下水箱串級液位控制響應曲線；
        11）上下水箱液位串級模型仿真圖；
        12）上下水箱串級液位仿真響應曲線；
        13）上水箱液位流量串級實物控制圖；
        14）上水箱液位流量串級試驗曲線；
        15）上水箱液位流量串級仿真圖；
        16）上水箱液位流量串級仿真響應曲線。
        		1套
        5過程控制技術多媒體課件教學系統★配套過程控制技術多媒體課件教學系統適應所有的教材，內容豐富并可隨意調取。合理地運用多媒體課件教學系統，可以很大程度上減輕老師講課的工作量。
        ★1、中標后兩日內提供開發單位“過程控制技術多媒體課件教學系統”著作權證書復印件加蓋單位公章，未提供者按虛假應標處理；
        ★2、中標后兩日內提供開發單位“授權書”原件并蓋公章；
        ★3、為了教學的統一性要求過程控制技術多媒體課件教學系統與實訓裝置是同一個生產商！
        (包含以下內容):
        0.1-過程控制基本概念、任務和特點
        0.2-過程控制系統的發展和趨勢
        0.3-過程控制系統分類、性能指標
        0.4-工藝及控制流程圖基本知識
        1.1-單回路控制系統的組成
        1.2-被控變量的選擇
        1.3-對象特性與操作變量的選擇
        1.4-控制閥的選擇
        1.5-測量、傳送滯后對控制質量的影響及其克服辦法
        1.6-控制器參數對系統控制質量的影響及控制規律的選擇
        1.7-系統的關聯及其消除方法
        1.8-單回路控制系統的投運
        1.9-單回路控制系統參數整定
        2.1-串級控制系統概述
        2.2-串級控制系統工作過程分析
        2.3-串級控制系統的實施
        2.4-串級控制系統的投運和整定
        2.5-串級控制系統的特點
        2.6-串級系統副回路的設計
        3.1-比值控制系統概述及類型
        3.2-其他類型比值控制系統及比值系數的計算
        3.3-比值控制方案的實施
        3.4-比值控制系統的投運及參數整定
        4.1-均勻控制系統概述
        4.2-均勻控制方案及參數整定
        5.1-前饋控制系統概述
        5.2-前饋控制系統的幾種主要結構形式
        5.3-前饋控制系統的參數整定
        6.1-選擇性控制系統概述
        6.2-選擇性控制系統的類型及應用
        6.3-選擇性控制系統的設計
        7.1-分程控制系統
        7.2-閥位控制系統
        8.1-流體輸送設備及壓縮機控制方案
        8.2-泵的常規控制
        8.3-壓縮機的防喘振控制
        9.1-傳熱設備的特性
        9.2-一般傳熱設備的控制
        9.3-鍋爐水位控制系統
        9.4-鍋爐燃燒過程控制系統
        10.1-精餾塔的特性
        10.2-精餾塔被控變量的選擇
        10.3-精餾塔整體控制方案
        10.4-精餾塔塔壓控制方案
        11-化學反應器的控制
        		1套

          4、軟件系統配置清單
        序號名 稱規格、參數品 牌數量
        1DDC控制軟件

        		1套
        2智能儀表控制軟件————1套
        3PLC編程軟件STEP7 MicroWIN SMART西門子1套

          5、其他設備
        序號名 稱規格、參數品 牌數量
        1實驗用淡藍色透明有機玻璃水箱包括上水箱、下水箱和儲水箱。上、下水箱采用優質有機玻璃，水箱底部均接有壓力傳感器。儲水箱由不銹鋼板制成
        		2只
        2不銹鋼溫控實驗箱由加熱箱、加熱環、Pt100、溫度變送器組成，加熱箱內無水斷電保護裝置，也防止溫度干燒。
        		1只
        3不銹鋼儲水箱內有獨特的結構設計和不銹鋼過濾網，拆洗方便
        		1只
        4儲水箱自動進、排水裝置其中儲水箱底部裝有出水閥，水箱需要更換水時，把出水閥打開將水直接排出。
        		1套
        5繼電器小型繼電器國產1只
        6電磁閥電磁閥作為電動調節閥的旁路，可以實現階躍和脈沖干擾，通過手動閥開度可調節階躍和脈沖干擾的大小。國產1只
        7全部不銹鋼管及配件，增加設備的使用壽命。外加工
        		1套


        五、系統能完成的實驗項目
        (一)工業系統對象特性的測定實驗
        單容水箱液位特性測試實驗
        雙容水箱液位特性測試實驗
        電動調節閥流量特性測試實驗
        加熱器溫度特性測試實驗
        (二)單回路控制系統實驗
        單容水箱液位定值控制實驗
        雙容水箱液位定值控制實驗
        單閉環流量定值控制實驗
        單閉環壓力定值控制實驗
        加熱水箱溫度定值控制實驗
        (三)串級控制系統實驗
        雙容水箱液位串級控制實驗
        水箱液位與進水流量串級控制實驗
        (四)比值控制系統實驗
