當前位置： 主頁 > 產品介紹 > 軌道交通實驗實訓設備 > 提速道岔S700K轉轍機實訓演練平臺
-

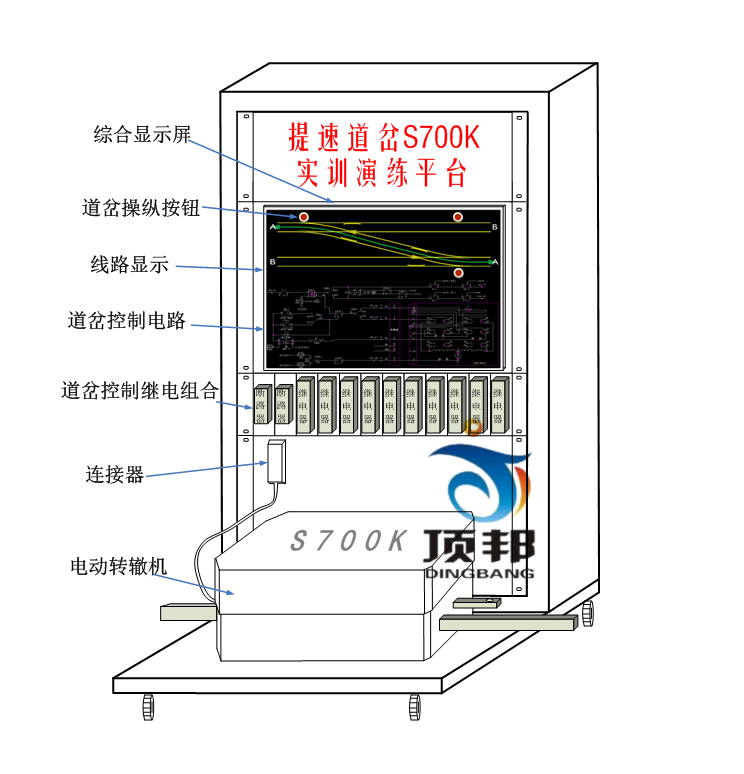

提速道岔S700K轉轍機實訓演練平臺由信號組合柜、信號繼電器、S700K三相交流電動轉轍機、線路及控制電路狀態顯示計算機、顯示屏、多路數字量驅動采集模塊、24V電源模塊、220V轉380V電源模塊、斷路器、道岔控制組合板、練功平臺車等設備組成。設備外觀結構如下圖所示。
提速道岔S700K實訓演練平臺通過道岔操縱按鈕接通道岔控制電路，控制S700K轉轍機的定、反位的動作。在接通道岔啟動電路時、轉轍機轉換到相應的位置并給出定/反位表示表示后，在綜合顯示屏上顯示繼電器線圈和接點狀態，并連通相應的表示電路，點亮對應的表示燈。當轉轍機不到位或故障時，給出相應提示。此練功平臺能使學員在較小的室內空間內達到身臨其境的感覺。同時通過道岔控制電路的實時顯示，直觀的反映電路的動作情況，從而達到常規現場教學無法達到的效果。

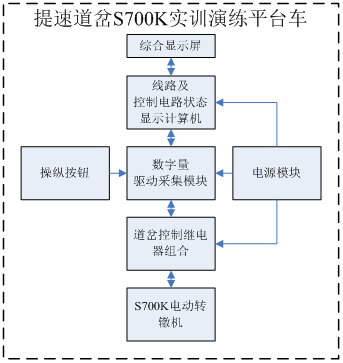

平臺各部件間接口如下圖所示：
該環境還能進行道岔組合配線、導通試驗、S700K轉轍機結構培訓和教學。

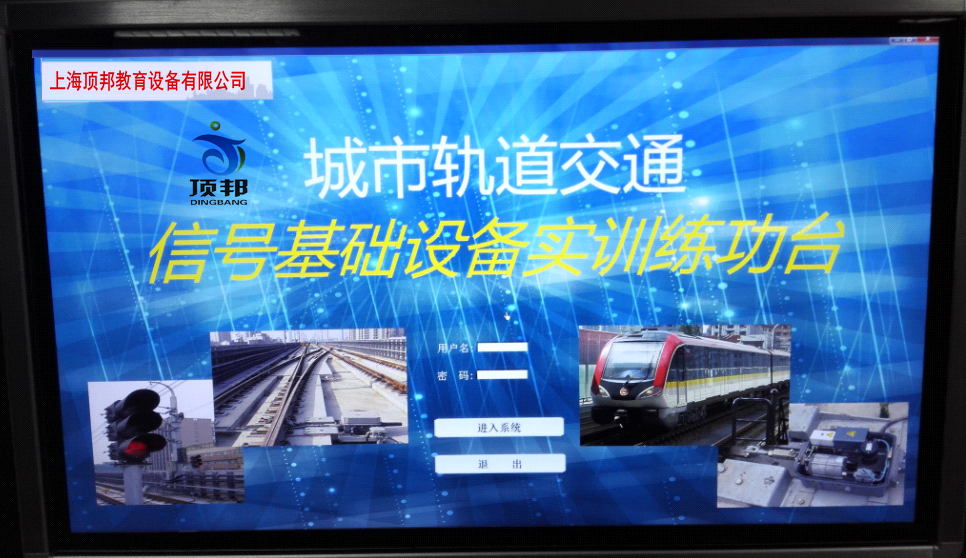

上位機登錄界面

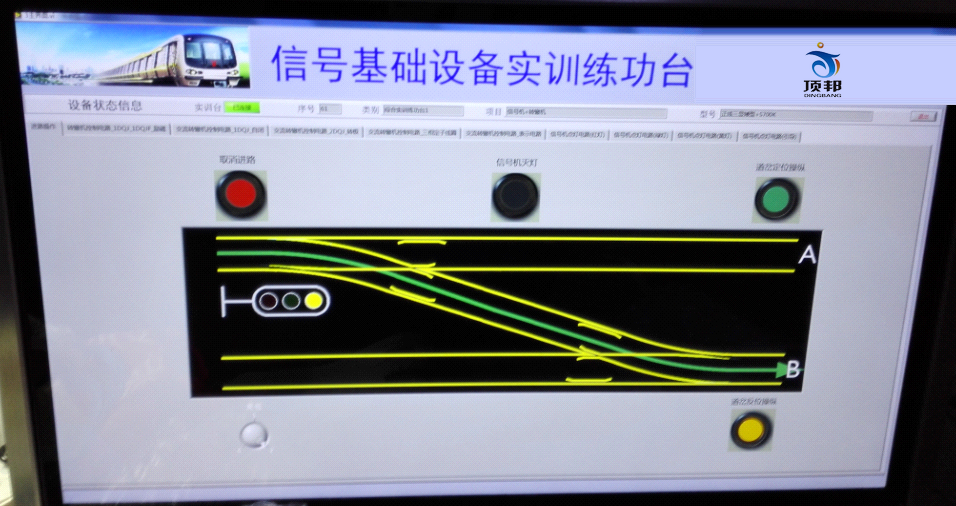

上位機道岔和信號操作界面

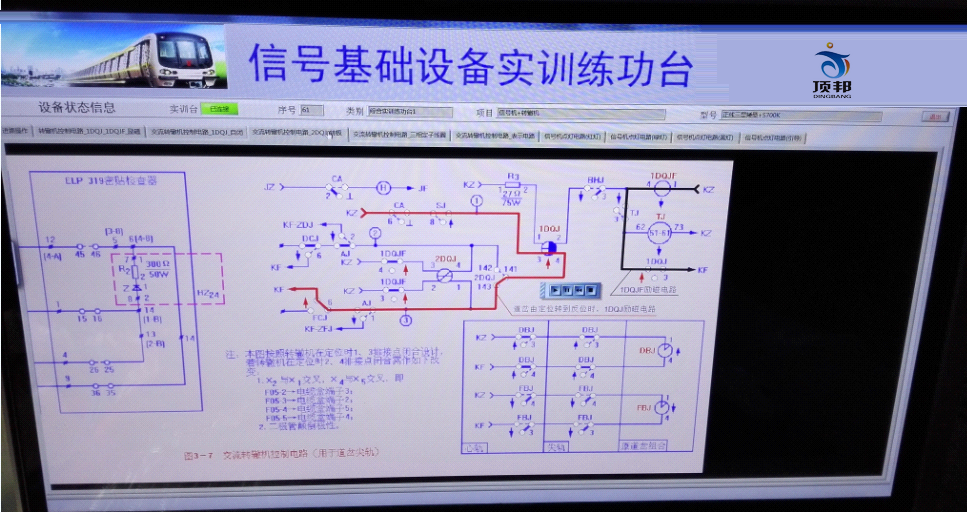

上位機電路演練界面
提速道岔S700K實訓演練平臺詳細清單如下表所示。
序號 設備名稱 規格 單位 數量 1 信號組合柜 定制，且需符合鐵標要求 臺 1 2 信號繼電器 S700K轉轍機控制定型組合繼電器 個 10 3 轉轍機 S700K三相交流電動轉轍機 臺 1 4 線路及控制電路狀態顯示計算機 定制 臺 1 5 綜合顯示屏 高分辨率顯示器 臺 1 6 數字量驅動采集模塊 多路輸入輸出 套 1 7 24V電源模塊 供給信號繼電器 臺 1 8 AC220V轉三相交流380V電源模塊 S700K轉轍機動作 臺 1 9 斷路器 4 10 練功平臺車 定制 臺 1 11 動作桿與表示桿間連桿 套 1 13 繼電器座、盲板、機柜安裝輔件 套 1 14 機柜配線（含連接器、電纜、配線等） 套 1
